Герконовый датчик уровня для резервуаров с понтоном ПМП-022

Контроль переполнения резервуаров с плавающей крышей (понтоном). Выход - «сухой» контакт.

Применение

Предназначен для контроля предельного верхнего уровня жидкости в резервуарах с плавающей крышей (понтоном).

Осуществляет изменение состояния (коммутацию, переключение) выходной цепи при достижении контролируемой средой величины установленного контрольного уровня. Применяется в системах АСУТП, РСУ, ПАЗ на объектах химической, нефтехимической, фармацевтической и пищевой промышленности, в машиностроении и судостроении.

Может эксплуатироваться в сейсмически активных зонах.

Основные объекты эксплуатации: АЗС, АГЗС, МАЗС, КАЗС, нефтебазы, хранилища газа, ГНС, НПЗ и т. п.

Особенности

  • антивандальный корпус из алюминиевого сплава или коррозионностойкой стали
  • диапазон температур окружающей среды от минус 50 до плюс 60 °C
  • большой выбор типов выходов (контактов)
  • взрывобезопасное исполнение
  • простое применение и ввод в эксплуатацию
  • большой выбор устройств крепления защитных оболочек кабеля (металлорукавов, бронекабелей, труб)
Все технические характеристики

Описание

Корпус изготавливается из алюминиевого сплава АК7ч с окисным фторидным электропроводным покрытием, окрашивается порошковой краской (по заказу из коррозионностойких сталей 12Х18Н9ТЛ, 12Х18Н10Т). Имеет внешний и внутренний зажимы заземления, один или два кабельных ввода. По заказу комплектуется различными типами устройств крепления защитных оболочек кабелей. Внутри корпуса размещена электронная плата с клеммами для подключения внешних цепей; доступ к плате осуществляется через съёмную крышку, подключение проводников осуществляется через кабельные вводы.

Крепление к резервуару изготавливается в соответствии с техническим заданием заказчика.

ВНИМАНИЕ: Минимальный диаметр монтажного отверстия резервуара под установку преобразователя – 50 мм, минимальный внутренний диаметр патрубка – 60 мм.

По направляющей, изготовленной из коррозионностойкой стали 12Х18Н10Т, перемещается подвижная корзина с магнитом и пружиной. В направляющей находится геркон, изменяющий своё состояние под воздействием магнитного поля. Груз, подвешенный на тросе, сжимает пружину, магнит опускается и воздействует на геркон. При достижении верхнего уровня заполнения резервуара, крыша-понтон поднимает груз, находящийся над её поверхностью. При этом, пружина, разжимаясь, отводит магнит от геркона, вызывая его переключение. Уровень срабатывания регулируется длиной троса.

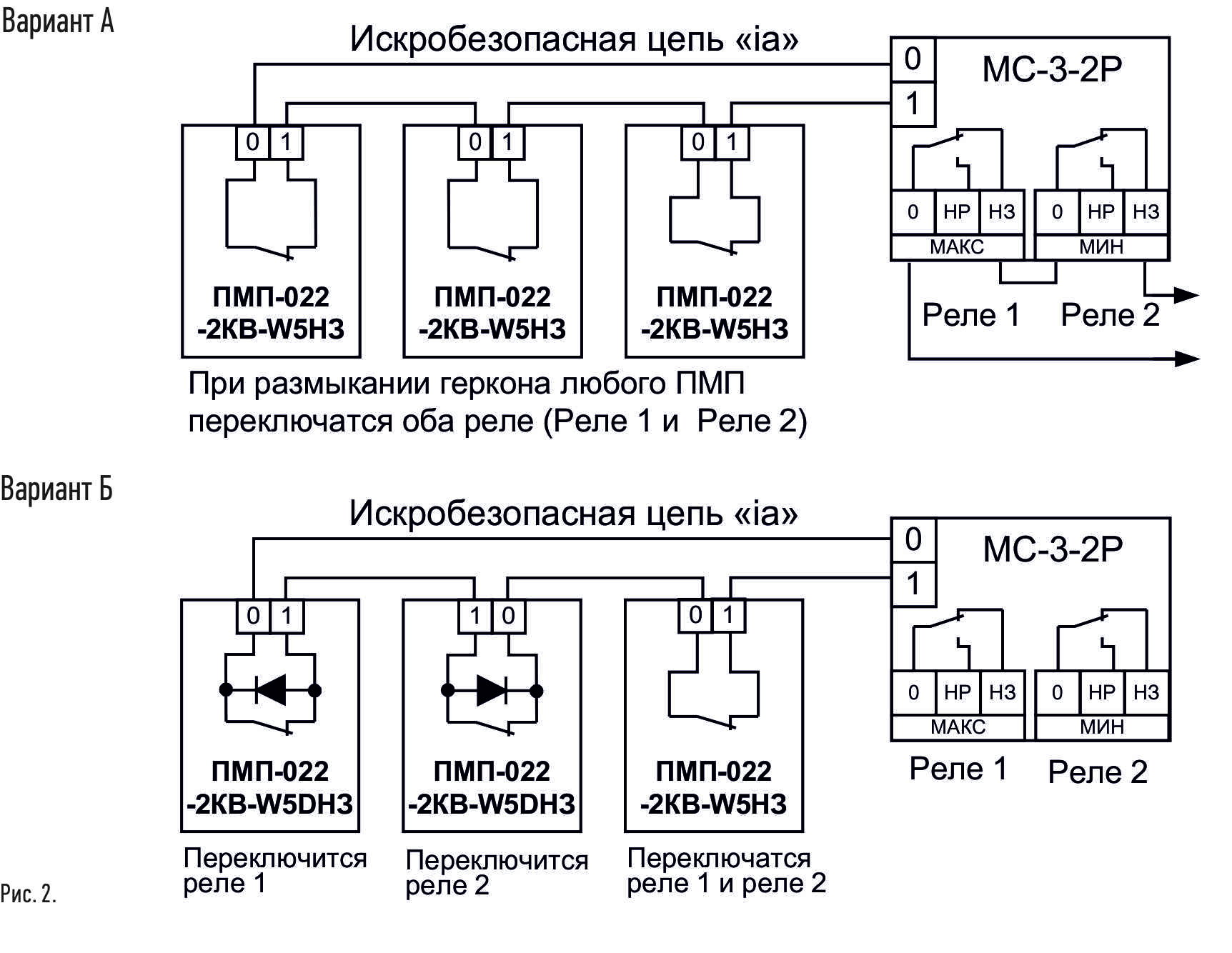

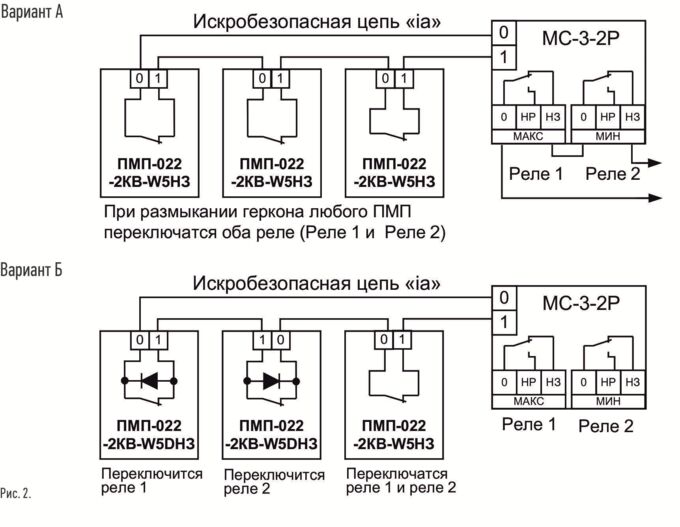

Схемы соединений
