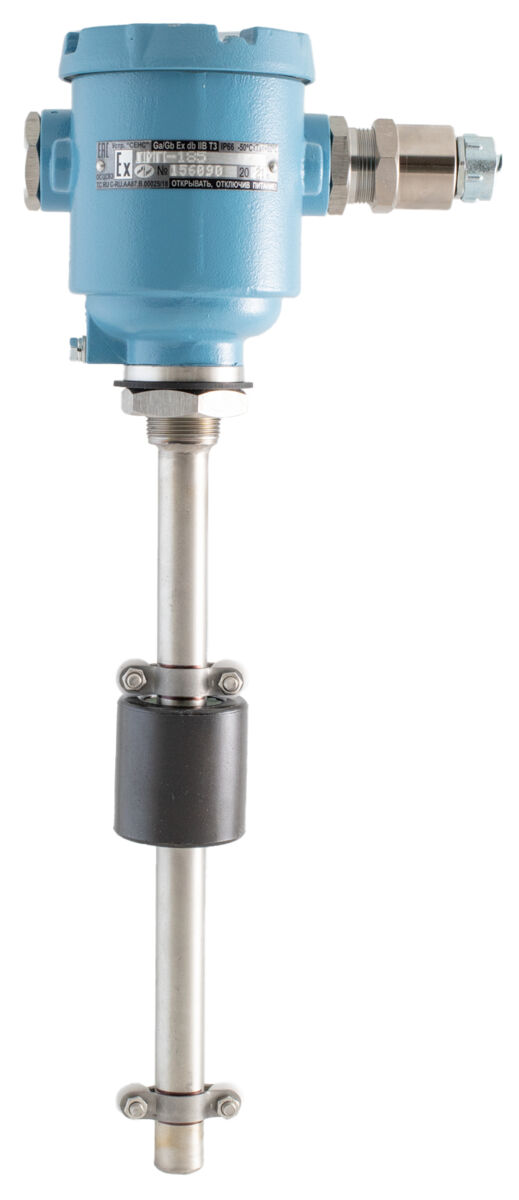

Датчик уровня ПМП-185

От 1 до 14 контролируемых уровней. Возможность изменения уровней срабатывания.

Применение

Предназначен для контроля от 1 до 14 уровней заполнения резервуара. Датчик передаёт  информацию об уровне через цифровой интерфейс и может применяться в технологических системах автоматического управления и сигнализации:

  • - предотвращения переполнения резервуаров;
  • - автоматического поддержания (регулирования) уровня;
  • - контроля минимального уровня (предотвращения “сухого” хода перекачивающего насоса);
  • - контроля герметичности двухстенных резервуаров по понижению уровня в расширительном баке;
  • - контроля уровня в резервуарах очистных систем;
  • - контроля затопления помещений; и др.

ПМП-185 подключается к трехпроводной линии питания-связи и может применяться как самостоятельно, так и в составе системы  СИ СЕНС, задействоваться с датчиками других типов (давления, температуры и др.), управлять блоками (БК) по заданному алгоритму, в комплекте с адаптером выдавать аналоговый (4-20 мА) или цифровой (Modbus) сигналы.

Устройство, принцип работы

В направляющей датчика находится металлический стержень, на котором винтами крепятся платы с герконами, количеством, соответствующим числу контрольных уровней. Платы последовательно соединяются двумя проводами, образуя переменный резистор, сопротивление которого определяется уровнем жидкости. Когда уровень жидкости минимален (все поплавки лежат на нижних ограничителях), образованная резисторами цепь имеет максимальное сопротивление. При повышении уровня поплавки поочередно всплывают, замыкая контакты герконов, которые шунтируют резисторы, и общее сопротивление цепи уменьшается. Сигнал уровня преобразуется контроллером в цифровой сигнал, который передается через интерфейс (по трехпроводной линии питания-связи «СЕНС»). Изменение значений контрольных уровней, при необходимости, осуществляется перемещением плат герконов по стержню и хомутов по направляющей. Также можно изменять число контрольных уровней.

Клеммы на плате контроллера ПМП-185 предназначены для подключения трехпроводной линии питания-связи «СЕНС».
