Сигнализатор МС-3 для датчиков уровня и электроконтактных манометров

Трехканальный. Подача светового и звукового сигналов.

Применение

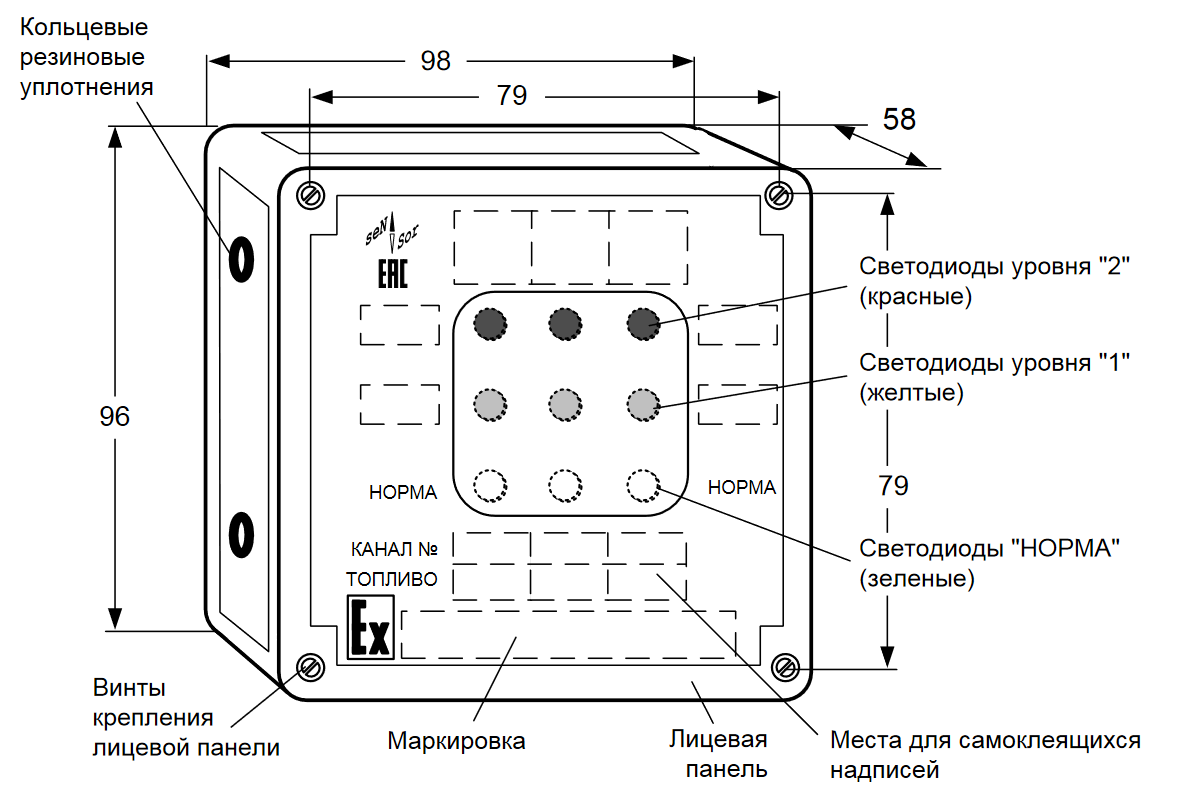

Сигнализатор МС-3 (рис. 1) - трехканальный, предназначен для работы с датчиками уровня, показывающими и сигнализирующими манометрами, вакуумметрами, мановакуумметрами и другими сигнализирующими приборами (далее именуемыми “датчиками”), имеющими на выходе нормально-замкнутые контакты, шунтированные диодами (см. разделы “Датчики уровня ... с выходом W5DНЗ” и “Электроконтактные манометры”).

Сигнализатор обеспечивает контроль значений параметров среды: - уровня жидкости по 1...3 значениям, - давления по 2 значениям. При достижении параметром среды пороговых значений, заданных в датчике, сигнализатор осуществляет подачу соответствующих световых, звуковых сигналов.

Сигнализатор соответствует требованиям ГОСТ Р 51330.10, является связанным оборудованием, имеет для контрольной цепи вид взрывозащиты «Искробезопасная электрическая цепь», уровень «ia» для взрывоопасных смесей категории IIB по ГОСТ Р 51330.11.

Устройство и принцип работы

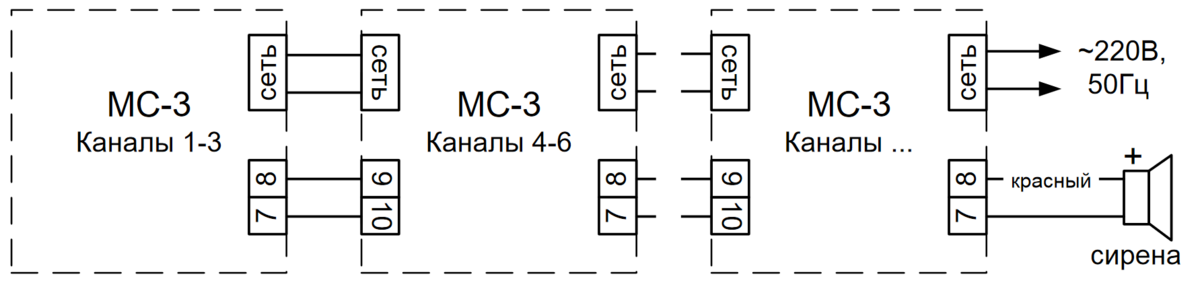

Сигнализатор выполнен в пластиковом корпусе. Сигнализатор имеет встроеный пьезозвонок и выход на внешний светозвуковой сигнализатор ВС-3-12В. В комплект сигнализатра входит набор наклеек на лицевую панель (рис. 2А) для обозначения функций подключаемых датчиков.
При достижении контрольных значений параметров среды включается световой и звуковой сигналы. Подача светового сигнала осуществляется через светодиоды, расположенные на лицевой панели сигнализаторов. Подача звукового сигнала осуществляется через встроенный в сигнализатор пьезозвонок или через внешний светозвуковой сигнализатор ВС-3-12В. Длительность звукового сигнала: - при достижении контрольных значений параметров среды - 10 сек., - при возникновении состояния “авария” - 20 сек (см. п. 12Е “ПМП. Варианты исполнения”).

Технические параметры сигнализатора МС-3

1

Напряжение питания, В

~220В,50 Гц

2

Мощность потребляемая, Вт, не более

5

3

Диапазон температур окружающей среды, град, С

+5 ..+50

4

Маркировка взрывозащиты

[Ex ia Ga] IIB

5

Степень защиты по ГОСТ 14254 (МС-3 и Коробка ИМ)

IP66

6

Длина линии связи «сигнализатор - датчика, не более, м

500

7

Габаритные размеры МС-3, мм

94x94x57

8

Средний срок службы, лет

15 лет

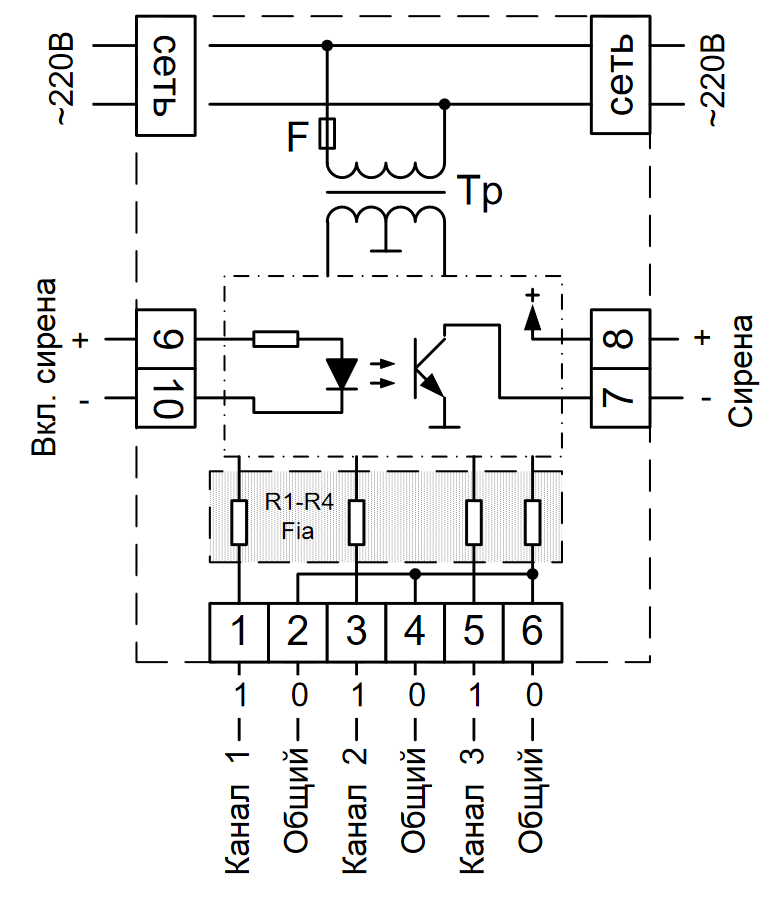

Пояснительные рисунки и схемы
