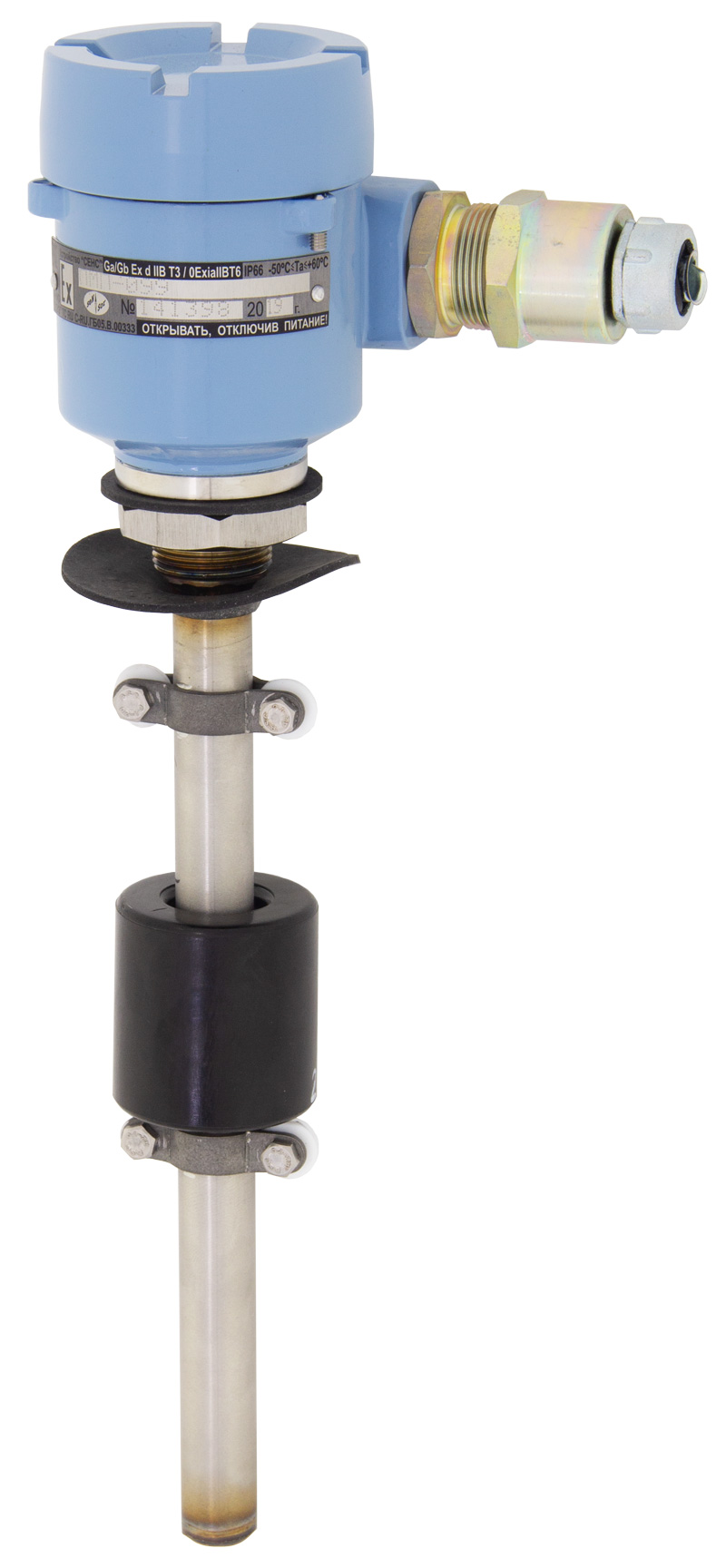

Датчики-сигнализаторы уровня ПМП-066, -092, -095, -099

Контроль от 1 до 3 уровней. Выход - W5DНЗ.

Применение

Датчики уровня ПМП-066, ПМП-092, -095, -099, имеющие тип выхода “W5DНЗ”, предназначены для контроля 1 ... 3 уровней заполнения резервуара в комплекте с сигнализаторами МС-П..., МС-3-.... Датчики уровня в комплекте с сигнализатором могут применяться в технологических системах для автоматического управления перекачивающим насосом; предотвращения переполнения резервуара; контроля герметичности двустенных резервуаров; или для других целей, которые требуют повышенной надежности системы контроля уровня жидкости.  Надежность обеспечивается: - дублированием основных узлов (поплавки, герконы), - автоматическим контролем исправности (функция сигнализаторов МС-…).

Преобразователь ПМП-066 предназначен для контроля трех верхних уровней резервуаров АЗС (В=90%, ВА=95%, А>95%), АГЗС (В=80%, ВА=85%, А>85%) или других, при наполнении которых требуется повышенная надежность системы контроля переполнения.

Преобразователи ПМП-092 предназначены для контроля герметичности двустенных резервуаров АЗС и обеспечивают подачу управляющего сигнала при понижении уровня жидкости (тосола) в расширительном баке, соединенным с межстенным пространством резервуара. Имеют два нижних контрольных уровня.

Преобразователи ПМП-095 предназначены для контроля трех уровней: ПМП-095 НА-Н-В - двух нижних и одного верхнего, а ПМП-095 Н-В-ВА - одного нижнего и двух верхних. Применяются в резервуарах АЗС или других, где необходим контроль предельных уровней или автоматическое регулирование уровня.

Преобразователи ПМП-099 в зависимости от обозначения, могут контролировать один или два уровня:

«ПМП-099- … -Н…" – один нижний уровень;

«ПМП-099- … -В…» – один верхний уровень;

«ПМП-099- … -В… - ВА…» – два верхних уровня;

«ПМП-099- … -НА… - Н…» –два нижних уровня;

«ПМП-099- … -Н… - В…" – нижний и верхний уровни.

Устройство, принцип работы

По устройству и принципу работы датчики уровня аналогичны датчикам уровня ПМП-052 с выходами W5DНЗ. ПМП-066..-099 всегда изготавливаются с малым корпусом типа «М».

Технические параметры





Параметр





Значение параметра преобразователя

ПМП-066

ПМП-092

ПМП-095

ПМП-099

1

Контролируемые уровни

В-ВА-А

НА-Н

НА-Н-В, Н-В-ВА

Н, В, В-ВА, НА-Н,Н-В

2

Длина направляющей, мм не боолее

6000

3

Погрешность установки величины контрольного уровня, мм

± 2

4

Температура окружающей среды, °С

от минус 50 до 60

5

Температура контролируемой среды, °С

от минус 50 до 601)

6

Давление контролируемой среды, не более, МПа

2,5

7

Степень защиты от влаги и пыли по ГОСТ-14254-96

IP66

8

Маркировка взрывозащиты

0Ex ia IIB T6 Ga2)

Ga/Gb Ex ia IIB T62)

Ga/Gb Ex db IIB T3

Ga/Gb Ex ia IIB T62)

9

Масса, ориентировочно, кг

Направляющая - 1кг (1м), фланец Ду80 - 5кг, корпус - 1 кг

11

Срок службы, лет

15

Примечания
1)  По согласованию с изготовителем температура контролируемой среды может достигать 125 оС;
2) Комплектно c сигнализатором типа МС-3...  для применения в зоне «0».
