Датчики уровня ПМП-115, ПМП-125, ПМП-135, ПМП-145 с выходом W5DНЗ

Контроль от 1 до 4 уровней в диапазоне до 30 м. Выход - W5DНЗ.

Применение

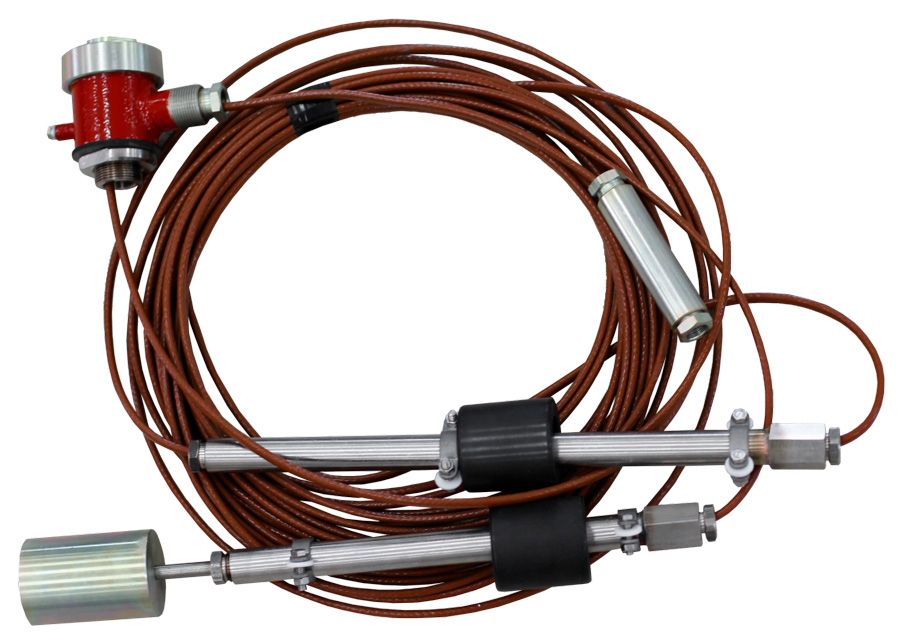

Датчики уровня (см. рисунок 1), имеющие тип выхода W5DНЗ, используются в комплекте с сигнализатором типа МС-3-… Датчики предназначены для контроля предельных уровней воды светлых нефтепродуктов, нефти в одной или нескольких (до четырех) точках в емкостях глубиной до 30 м. По согласованию с предприятием-изготовителем могут применяться и в других жидких средах: пищевых, агрессивных и ядовитых.

Устройство, принцип работы

Датчик уровня (см. рисунок 2) состоит:
- из одного - четырех зондов, на каждом из которых находится один или два поплавка с магнитом;
- несущего двухпроводного экранированного кабеля во фторопластовой оболочке, соединяющего зонды;
- муфты соединительной, предназначенной для присоединения контрольного кабеля сигнализатора МС-3… к несущему кабелю;
- корпуса, предназначенного для крепления датчика на верхней плоскости резервуара.
Внутри зонда находится печатная плата, на которой установлены герконы
Принцип действия ПМП основан на изменении состояния (замкнут или разомкнут) магнитоуправляемых контактов (герконов) под воздействием магнита, встроенного в поплавок, при этом изменяется проводимость схемы ПМП содержащей диоды: электрический ток может протекать в обоих направлениях, в одном или не протекать вовсе.
Изменение направления проводимости фиксируется сигнализатором МС, который: изменяет световую индикацию, переключает контакты реле, включает звуковую сигнализацию.



Технические параметры





Параметр





Значение параметра преобразователя

ПМП-115

ПМП-125

ПМП-135

ПМП-145

1

Контролируемые уровни

Н, В, Н-В

НД*-Н-В-ВД*

ВА-В-Н, НА-Н-В, В-ВА, НА-Н

НА-Н-В, Н-В-ВА

2

Количество зондов

1 или 2

4

1

2

3

Длина трубок зондов, мм

154

154

250-3000

154(250-700)

4

Диапазон контролируемых уровней, м

От 0,1 до 30

5

Погрешность установки величины контрольного уровня, мм

±10

6

Температура окружающей среды, °С

от минус 50 до 60

7

Давление контролируемой среды

атмосферное

8

Степень защиты от влаги и пыли по ГОСТ 14254:

Зонд

Корпус

Соединительная муфта



IP68

IP66

IP67

9

Климатическое исполнение по ГОСТ 15150

УХЛ1*, (в диапазоне от минус 50 до 60 °С)

10

Маркировка взрывозащиты

0Ex ia IIB T6 Ga (Ga/Gb Ex ia IIB T6)

11

Срок службы, лет

10

Примечания
* НД и ВД - нижний и верхний дублируемые уровни.
