Преобразователи давления СЕНС ПД

Измерение избыточного давления, разрежения, разности давлений.

Применение

Осуществляет непрерывное измерение избыточного давления и разрежения жидкости, пара или газа для автоматического контроля и регулирования технологических процессов.

Работает со следующими средами: воздух (атмосферный, сжатый), азот, вода (горячая, холодная, теплофикационная, оборотная), пар, масло, газ (природный, доменный, коксовый), углеводородный конденсат, нефтепродукты (нефть, бензин, керосин и т. п.), кислород.

Предназначен для стационарной установки в помещениях и на открытых площадках опасных производственных объектов.

Особенности

  • возможность работы в кислородной среде
  • динамическое усреднение (демпфирование) выходного сигнала
  • антивандальный корпус из алюминиевого сплава или коррозионностойкой стали
  • взрывобезопасное исполнение
  • транзитное подключение
  • непрерывная самодиагностика

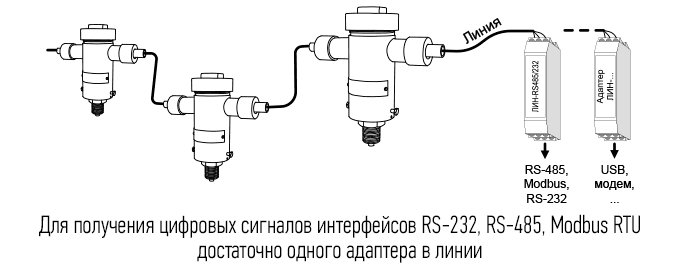

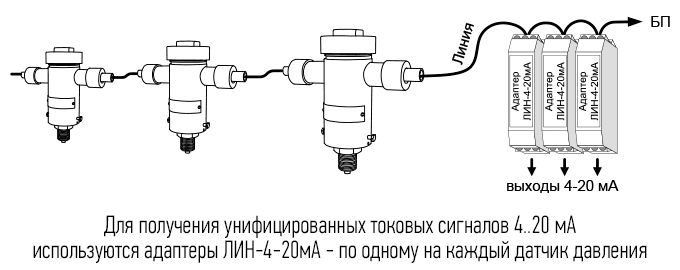

  • широкий выбор интерфейсов: линия питания-связи СЕНС (протокол СЕНС); RS-485 (протокол Modbus RTU); 4-20 мА (протокол HART Revision 6)
  • большой выбор устройств крепления защитных оболочек кабеля (металлорукавов, бронекабелей, труб)
Все технические характеристики

Описание

Корпус изготавливается из алюминиевого сплава АК7ч с окисным фторидным электропроводным покрытием, окрашивается порошковой краской (по заказу из коррозионностойкой стали 12Х18Н9ТЛ). Имеет внешний и внутренний зажимы заземления, один или два кабельных ввода, присоединительный штуцер М20х1.5. По заказу комплектуется различными типами устройств крепления защитных оболочек кабелей. Внутри корпуса размещён электронный блок управления, плата с клеммами для подключения и первичный преобразователь – тензорезистивный элемент, выполненный на основе КНС-структуры; доступ к плате осуществляется через съёмную крышку, подключение проводников осуществляется через кабельные вводы.

Электронный блок преобразует полученную от чувствительного элемента информацию в стандартный цифровой или аналоговый сигнал.

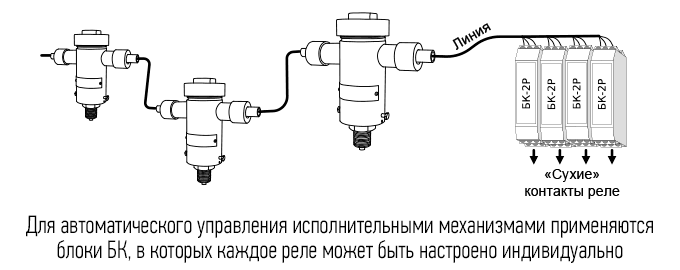

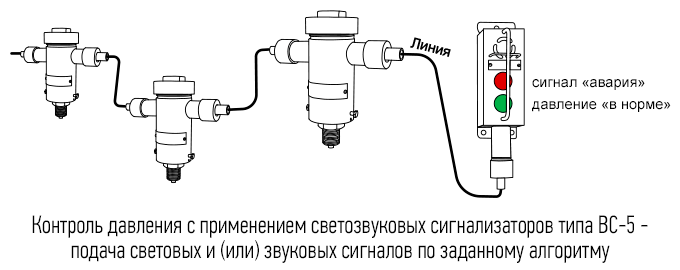

Для каждого преобра­зо­ва­теля могут быть заданы поро­говые значения давления, разности давлений (до восьми значений), при дости­жении которых они пере­дают сигналы управ­ления испол­ни­тель­ными меха­низ­мами и сигна­ли­за­цией.
