Датчик уровня ПМП-053 с «сухими» контактами

Установка на боковой стенке резервуара. Контроль до двух уровней. Выход - «сухой» контакт.

Применение

Датчик уровня ПМП-053 предназначен для контроля 1 ... 2 уровней заполнения резервуара посредством переключения “сухих” контактов при достижении заданного значения уровня жидкости.

Датчик уровня предназначен для установки на боковой стенке резервуара и может применяться в технологических системах и агрегатах для автоматического управления перекачивающим насосом или электромагнитным клапаном; предотвращения переполнения резервуара; предотвращения “сухого” хода насоса и других применений.

Устройство, принцип работы

ПМП (см. рисунок 1) состоят из изогнутой или сваренной из двух отрезков трубы Г-образной направляющей (сталь 12Х18Н10Т), которая приварена к стальному цилиндрическому корпусу с кабельным вводом и крышкой, заворачиваемой по резьбе. На направляющей находится один свободно перемещаемый поплавок, ход которого ограничен стопорами. ПМП крепится к боковой стенке резервуара посредством фланца. В корпусе находится плата с винтовыми клеммными зажимами, которые соединены с герконами (магниточувствительными контактами), находящимися в направляющей. Для повышения нагрузочной способности ПМП, как вариант исполнения, могут иметь электронные модули с выходом: транзисторным (DC24) или симисторным (АС24, АС220). Модули не требуют отдельного питания.
Принцип действия ПМП основан на применении герконов расположенных в направляющей, изменяющих свое состояние (замкнут/разомкнут) при воздействии магнитного поля магнита, встроенного в поплавок.
Существует четыре варианта исполнения датчика:

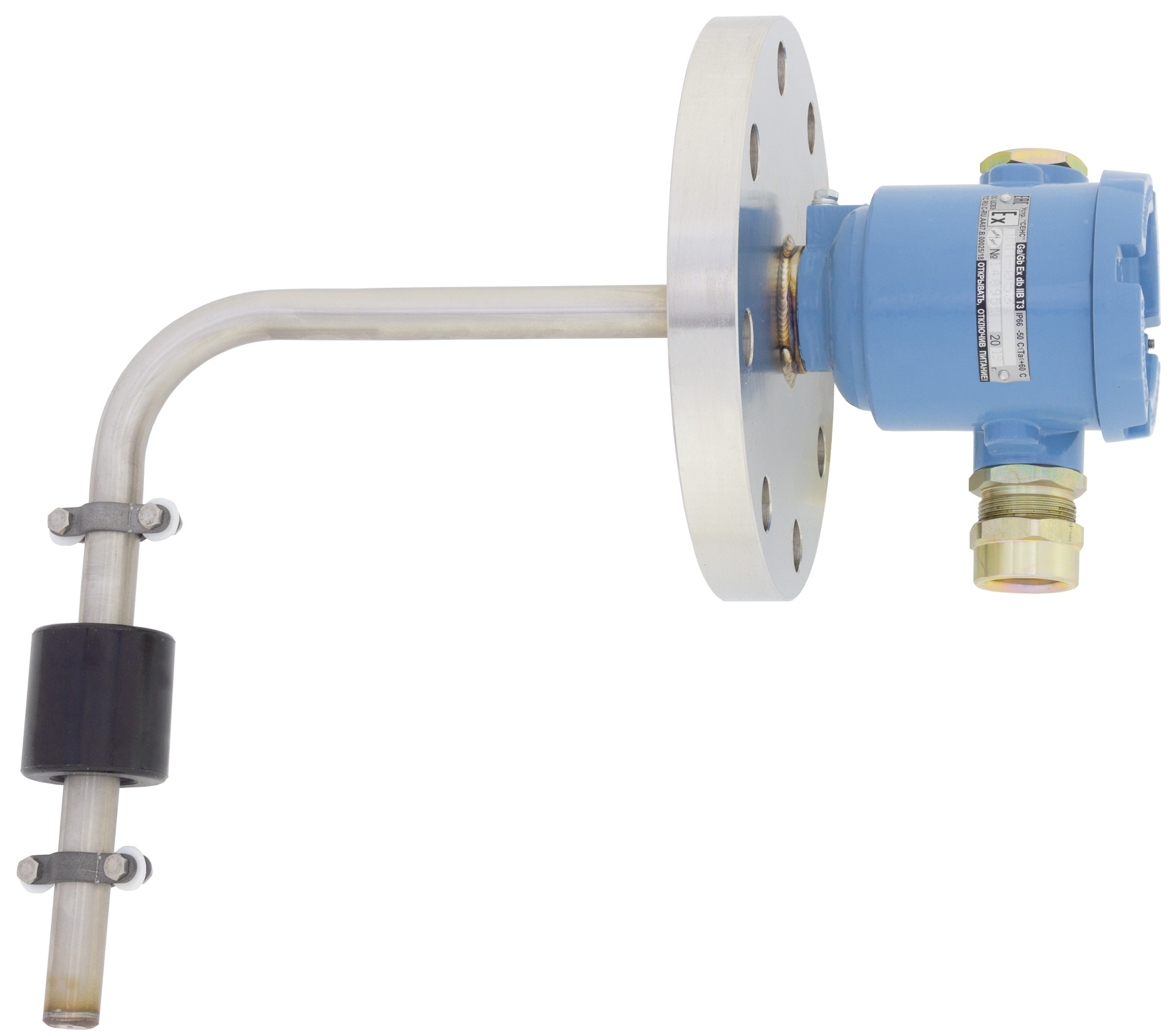

ПМП-053Н – направляющая выполнена в виде изогнутой трубы (см. рисунок 2А), направленной в одну сторону с кабельным вводом
ПМП-053В – направляющая выполнена в виде изогнутой трубы (см. рисунок 2Б), направленной в противоположную сторону с кабельным вводом

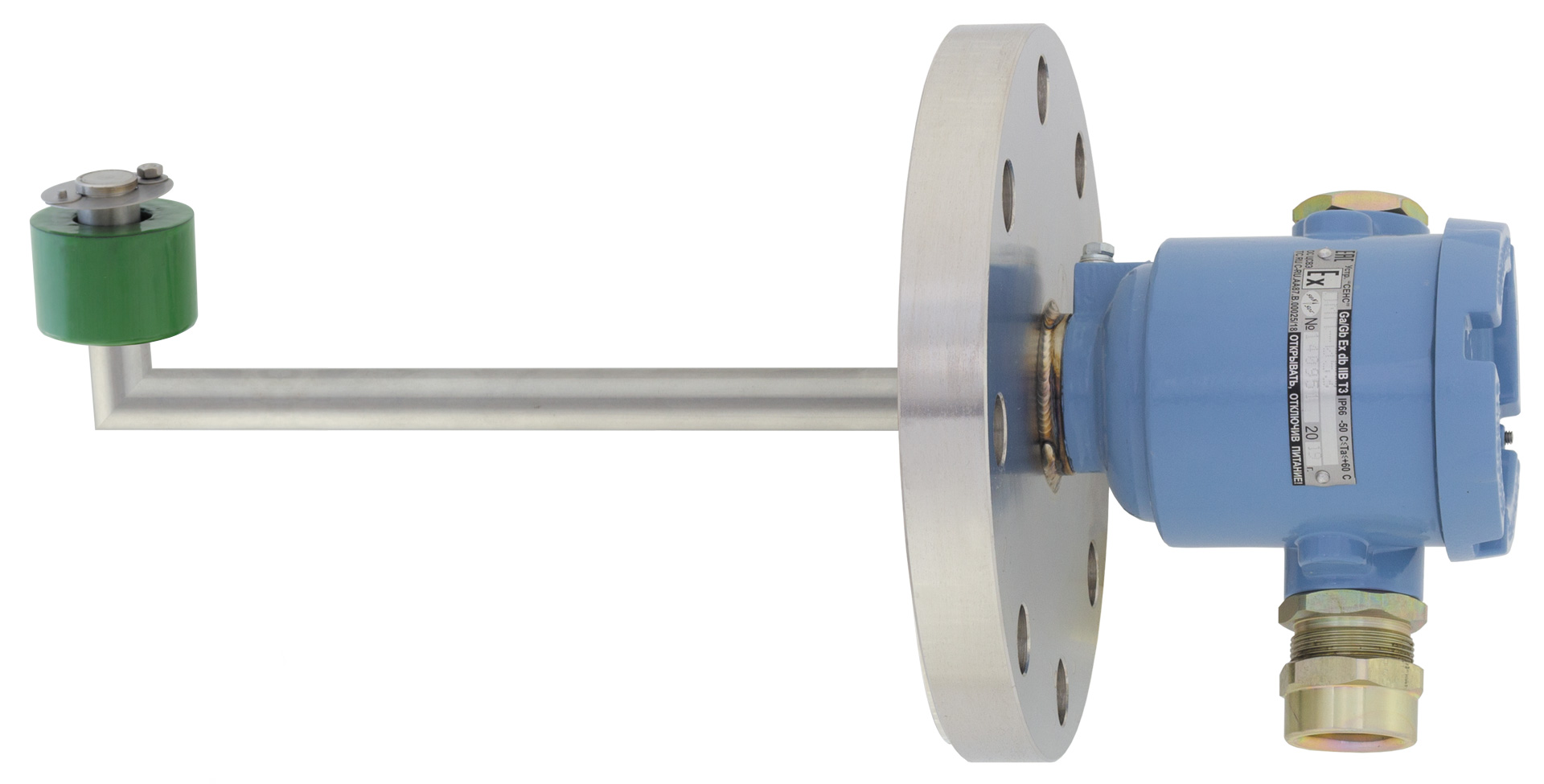

ПМП-053СН – направляющая сварена из двух отрезков трубы (см. рисунок 1), направлена в одну сторону с кабельным вводом
ПМП-053СВ – направляющая сварена из двух отрезков трубы, направлена в противоположную  сторону с кабельным вводом (для варианта с нерегулируемым фланцем).
Варианты СН и СВ имеют следующие особенности:
1) небольшая высота вертикальной части направляющей (76 мм) позволяет осуществлять прямую установку в ответный фланец, внутренним диаметром не менее 80 мм (см. рисунок. 3);
2) применение регулируемого фланца (по умолчанию “2-80-25” по ГОСТ 12815-80) позволяет перемещать и вращать в нем направляющую (см. рисунок 4). Это упрощает требования к положению отверстий в ответном
фланце на резервуаре (поплавок должен находиться в строго вертикальном положении) и позволяет точно установить поплавок датчика вертикально или посередине межстенного пространства (см. рисунок 5).
Варианты ПМП-053Н и ПМП-053В имеют следующие особенности:
1) фланец и направляющая жестко закреплены между собой (сваркой), в связи с этим ответный фланец должен быть точно сориентирован на резервуаре для того, чтобы при монтаже поплавок был установлен строго вертикально;
2) монтаж датчика (см. рисунок 6) ограничивается высотой х ответного фланца (патрубка с фланцем). Максимально допустимое значение х определяется диаметром поплавка, установочными размерами L, Н, В (см. рисунок 7) и внутренним диаметром фланца (патрубка).

Технические параметры

Параметр

Значение параметра преобразователя

ПМП-053Н(В)

ПМП-053СН(СВ)

1

Длина направляющей (горизонтальная часть), мм:

До 1000

2

Количество контролируемых уровней

От 1 до 2

1

3

Погрешность установки величины контрольного уровня, мм

±2

4

Нагрузочные параметры выходов

W5, W30, АС24, АС220, DC24, W5DH3.

5

Нормальное состояние выходов

HP, НЗ,П (только для W5,W30 и Dc24)

6

Схема соединения

Общ. провод/ Разд. цепи

7

Давление контролируемой среды, не более, МПа

2,5

8

Температура окружающей среды, °С

от минус 50 до 60

9

Температура контролируемой среды, °С

от минус 50 до 60*

10

Степень защиты от влаги и пыли по ГОСТ 14254-96

IP66

11

Маркировка взрывозащиты

Ga/Gb Ex db IIВ ТЗ

12

Масса, ориентировочно, кг

Направляющая 1кг(1 м), фланец Ду 50-3,5 кг, корпус 1,5 кг

13

Средний срок службы, лет

15

*- По согласованию с изготовителем температура контролируемой среды может достигать 150 °С
