Электроконтактные манометры ДМ, ЭКМ

Повышенная нагрузочная способность выходных контактов, защита от ложных срабатываний при вибрации.

Назначение, область применения

Электроконтактные манометры (ДМ, ЭКМ), мановакуумметры (ДА), вакуумметры (ДВ) (далее именуемые “манометры”) (рис. 1, 2) в комплекте с сигнализатором МС-3-... предназначены для измерения избыточного и вакуумметрического давления некристаллизующихся жидкостей, пара и газа, неагрессивных к материалам деталей, контактирующих с измеряемой средой, дискретного управления электрическими цепями вспомогательных и регулирующих устройств (при превышении номинального, то есть порогового, значения происходит замыкание или размыкание электрической цепи) и подачи светового и звукового сигналов.
Комплект манометра с сигнализатором МС-3-... может применяться для контроля давления в технологических системах нефтяной, химической, пищевой и других отраслей промышленности.
Комплект манометра с сигнализатором, например, может применяться для контроля герметичности межстенного пространства двустенного резервуара (рис. 3), а также для двустенной арматуры на АГЗС, ГНС.

Устройство, принцип работы

Устройство манометра: Манометры изготавливаются на базе невзрывозащищенных приборов:

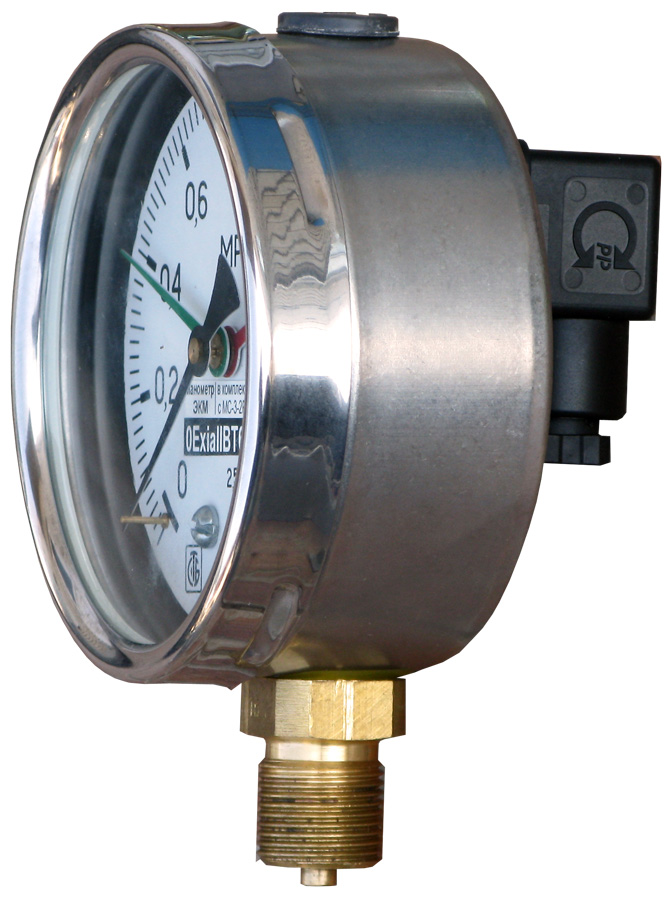

- ДМ (ДА, ДВ)... - манометров со скользящими контактами (изготовитель ОАО “Манотомь”, г. Томск) - рис. 1;

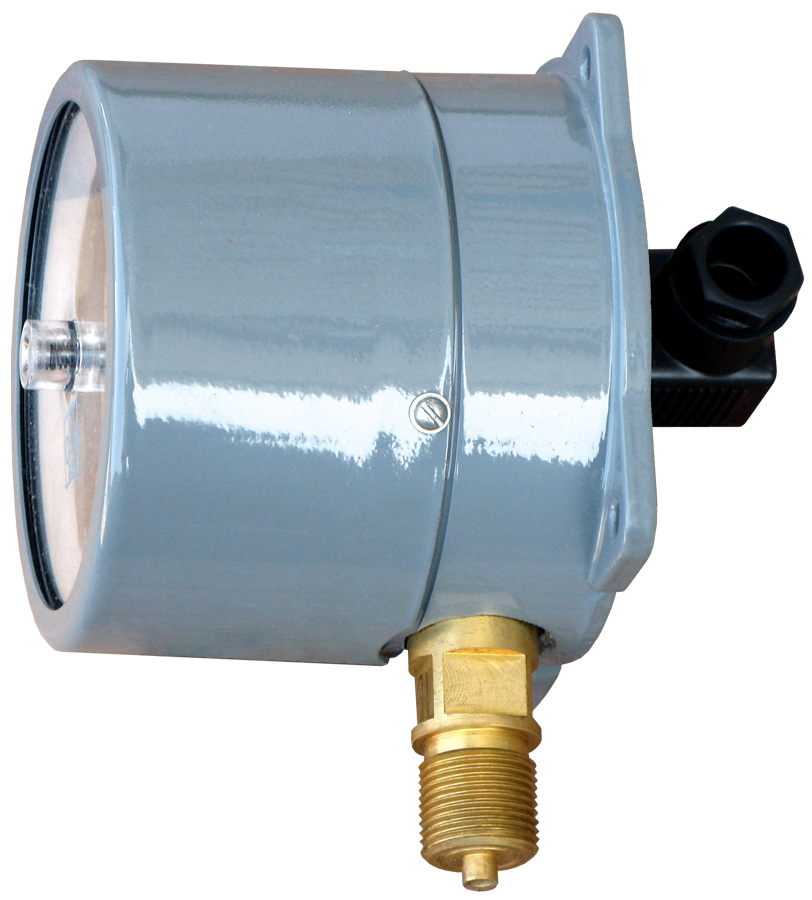

- ЭКМ ... - манометров на микропереключателях (изготовитель ООО НПО “ЮМАС”), г. Москва - рис. 2.
Взрывозащищенность манометров достигается их доработкой и применением совместно с сигнализатором МС-3-..., который выполняет функции барьера искробезопасности. Доработка манометров не касается их измерительной части и заключается в шунтировании контактов диодами, проведении дополнительных проверок и маркировании.
Принцип работы: Установка порогов давления осуществляется перемещением “сигнальных” стрелок манометра. В нормальном состоянии электрические контакты манометра замкнуты накоротко. При достижении порогового давления контакты размыкаются и ток протекает в одном направлении - через диод, шунтирующий контакты. Сигнализатор МС-3-... реагирует загоранием соответствующего светодиода, подачей звукового сигнала и переключением выходного реле (см. разделы “Сигнализаторы МС-3-2Р”, “Сигнализатор МС-3”).
Защита от ложных срабатываний обеспечивается контроллером сигнализатора МС-3-..., который осуществляет логическое преобразование импульсных сигналов манометра, возникающих от дребезга контактов при вибрации или при неустойчивом контакте.

Обозначение, варианты исполнения

Обозначение, варианты исполнения, технические параметры приборов приведены в таблице 1
Примечания:
1)Для контроля герметичности двухстенных резервуаров хранения светлых нефтепродуктов используется мановакуумметр ДА2010/ ДА2005-Ex с диапазоном измерения (-1...0,6) (кгс/см2), позволяющий регистрировать понижение избыточного давления с 0,2 кгс/см2 до нуля.
2) Для контроля резервуаров хранения СУГ используются манометры ДМ2010 (ДМ2005) или ЭКМ-100 (ЭКМ-160) с диапазоном измерения от нуля до верхнего предела давления в межстенном пространстве в нормальном и аварийном режимах. В данном случае возможно как понижение давления - при разгерметизации наружной стенки резервуара, так и его повышение - при разгерметизации внутренней стенки резервуара (рис. 3).
Варианты исполнения сигнализаторов - см. разделы “Сигнализаторы МС-3-2Р”, “Сигнализатор МС-3”.

Технические параметры

Обозначение

Манометр

ДМ2010-Ех

ДМ2005-Ех

Вакуумметр

ДВ2010-Ех

ДВ2005-Ех

Мановакуумметр

ДА2010-Ех

ДА2005-Ех

Манометр

ЭКМ-100-Ех

(ЭКМ100НВм-Ех)

ЭКМ-160-Ех

(ЭКМ160НВм-Ех)

Манометр

ЭКМ-100Вм-Ех

ЭКМ-160Вм-Ех

Пределы

измерений (кгс/см2)

От 0 до 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160; 250; 400; 100; 1600

От -1 до 0

От -1 до 0,6; 1,5; 3; 5; 9; 15; 24

ЭКМ100: от 0 до 4; 6; 10; 16; 25; 40

ЭКМ160: от 0 до 6; 10; 16; 25; 40; 60; 100; 160; 250; 400

ЭКМ100: от 0 до 4; 6; 10; 16; 25; 40

ЭКМ160: от 0 до 6; 10; 16; 25; 40; 60; 100; 160; 250; 400

Класс точности

ДМ2010 – 1,5

ДМ2005 – 1,5 (по заказу 1,0)

ДМ2010 – 1,5

ДМ2005 – 1,5 (по заказу 1,0)

ДМ2010 – 1,5

ДМ2005 – 1,5 (по заказу 1,0)

2,5 (по заказу 1,5)

2,5 (по заказу 1,5)

Вариация срабатывания (+-%)

2,5 (1,5 для класса точности 1,0)

2,5 (1,5 для класса точности 1,0)

2,5 (1,5 для класса точности 1,0)

4 (2,5 для класса точности 1,5)

4 (2,5 для класса точности 1,5)

Диапазон температур окр. ср., град, С



-50…+60



-50…+60



-50…+60



-50…+60



-50…+60

Степень защиты от воды и пыли по ГОСТ 14254

IP53

IP53

IP53

IP54

IP40

Маркировка взрывозащиты

0Ex ia IIB T6 Ga

0Ex ia IIB T6

0Ex ia IIB T6

0Ex ia IIB T6 Ga

0Ex ia IIB T6 Ga

Диаметр корпуса

ДМ2010-Ех – 100 мм

ДМ2005-Ех – 160 мм

ДВ2010-Ех – 100 мм

ДВ2005-Ех – 160 мм

ДА2010-Ех – 100 мм

ДА2005-Ех – 160 мм

ЭКМ-100-Ех – 100 мм

ЭКМ-160-Ех – 160 мм

ЭКМ-100-Ех – 100 мм

ЭКМ-160-Ех – 160 мм

Матер. деталей:

-корпус

-штуцер



- сталь;

- латунь.



- сталь;

- латунь.



- сталь;

- латунь.



- нерж. сталь;

- латунь.



- сталь;

- латунь.

Резьба

М20х1,5-Bg (по умолчанию); G1/2-B; R1/2

М20х1,5-Bg (по умолчанию); G1/2-B; R1/2

М20х1,5-Bg (по умолчанию); G1/2-B; R1/2

М20х1,5-Bg (по умолчанию); G1/2-B

М20х1,5-Bg (по умолчанию); G1/2-B
