ВС-4-3СФ

Три светоизлучателя. Возможность программирования. Напряжение питания 6 / 12 / 24 В.

Применение

Обеспечивают подачу световых сигналов для привлечения внимания персонала в аварийных и иных ситуациях.

Применяются во взрывоопасных зонах помещений и наружных установок на опасных производственных объектах, транспортных средствах, судах. Могут применяться в условиях воздействия атмосферных осадков, солнечного излучения.

Устройство, принцип работы

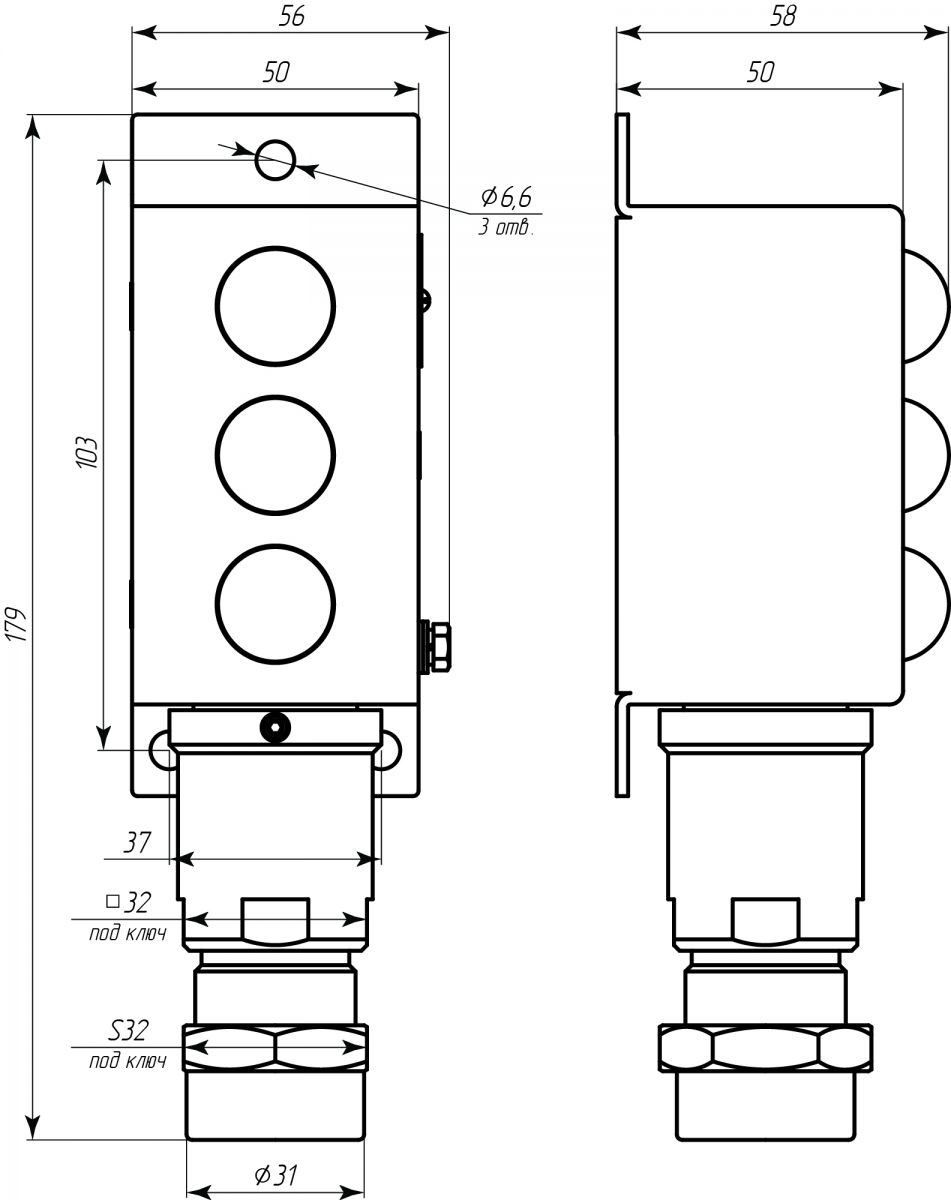

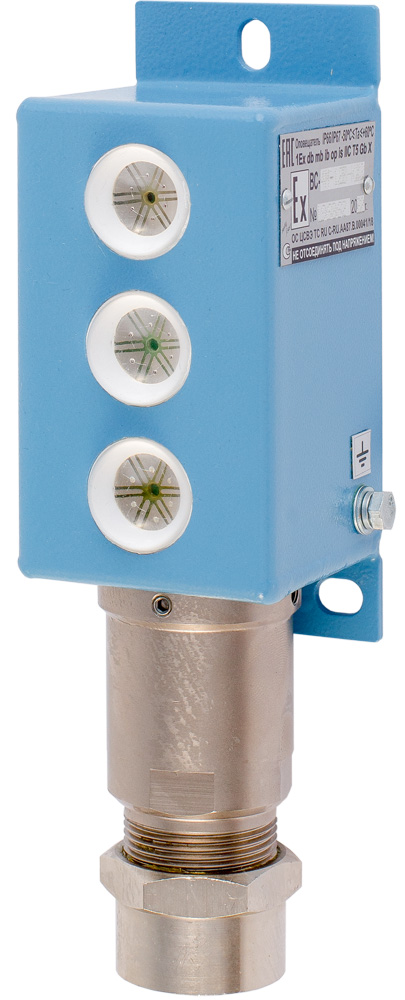

Корпус выполнен из алюминиевого сплава, имеет гальваническое антикоррозионное и защитное лакокрасочное покрытия. Полость корпуса заполнена эпоксидным компаундом. На лицевой панели корпуса расположены три ярких многокристальных светодиода. Корпус имеет кабельный ввод с несъемным кабелем. Подключается по четырехпроводной схеме, приведенной на рисунке.

Номинальное напряжение питания, цвета свечения индикаторов, функция выбора режимов свечения, комплектация кабельного ввода определяются при заказе.

Cигнализатор исполнения ВС-4-П-3СФ» выпускается только под напряжения питания 12 или 24 В и позволяет выбрать один из четырех режимов работы для каждого светового индикатора (постоянное свечение, мигание с частотой 4, 2 или 0.5 Гц). Настройка осуществляется поднесением магнита из комплекта поставки к определенному месту корпуса.

При подаче питания на проводник загораются соответствующий светодиод. Световая сигнализация ВС-4-П-3СФ производится в предварительно выбранных режимах. В сигнализаторе на номинальное напряжение 6В при одновременной подаче питания на верхний и нижний светодиоды будет светиться только один – верхний (приоритет тревожной сигнализации).
