УЗА-220В

Устройство заземления автоцистерн с блокировкой наполнения

Применение

Устройство заземления автоцистерн УЗА-220В предназначено для заземления автоцистерн с целью отвода зарядов статического электричества при сливе-наливе горючих и легковоспламеняющихся жидкостей. Устройство обеспечивает постоянный контроль цепи заземления автоцистерны, подачу светового сигнала для разрешения проведения операции слива-налива и автоматическую блокировку исполнительных механизмов слива-налива при нарушении цепи заземления.

Устройство, принцип работы

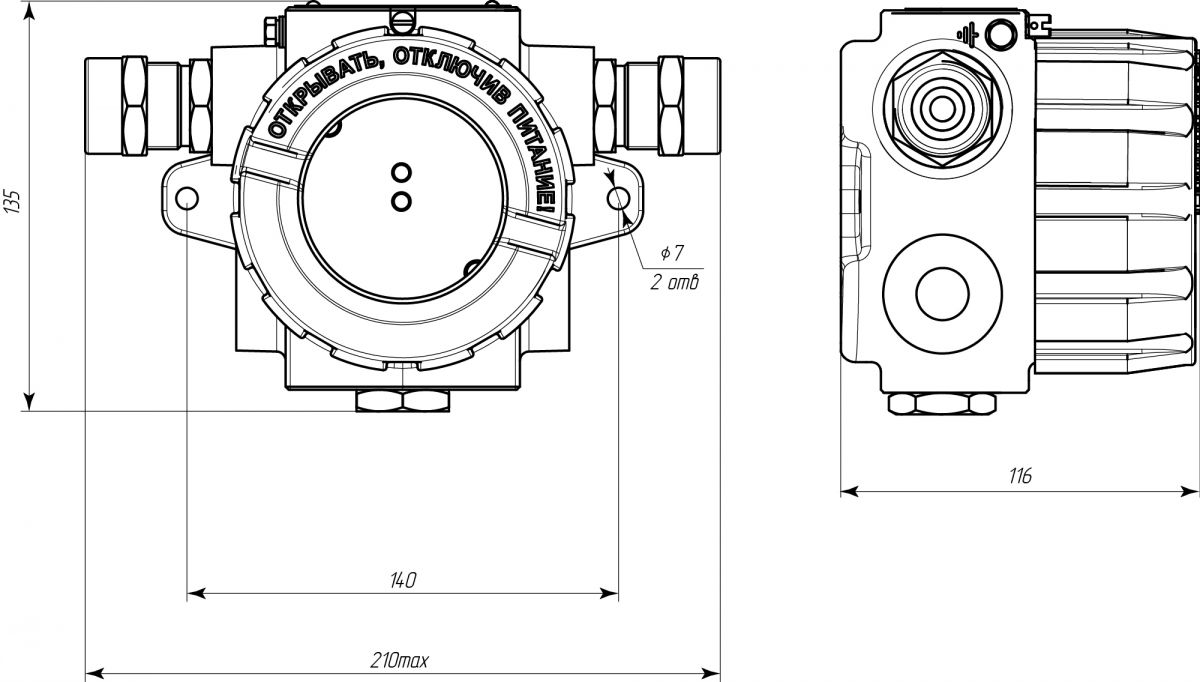

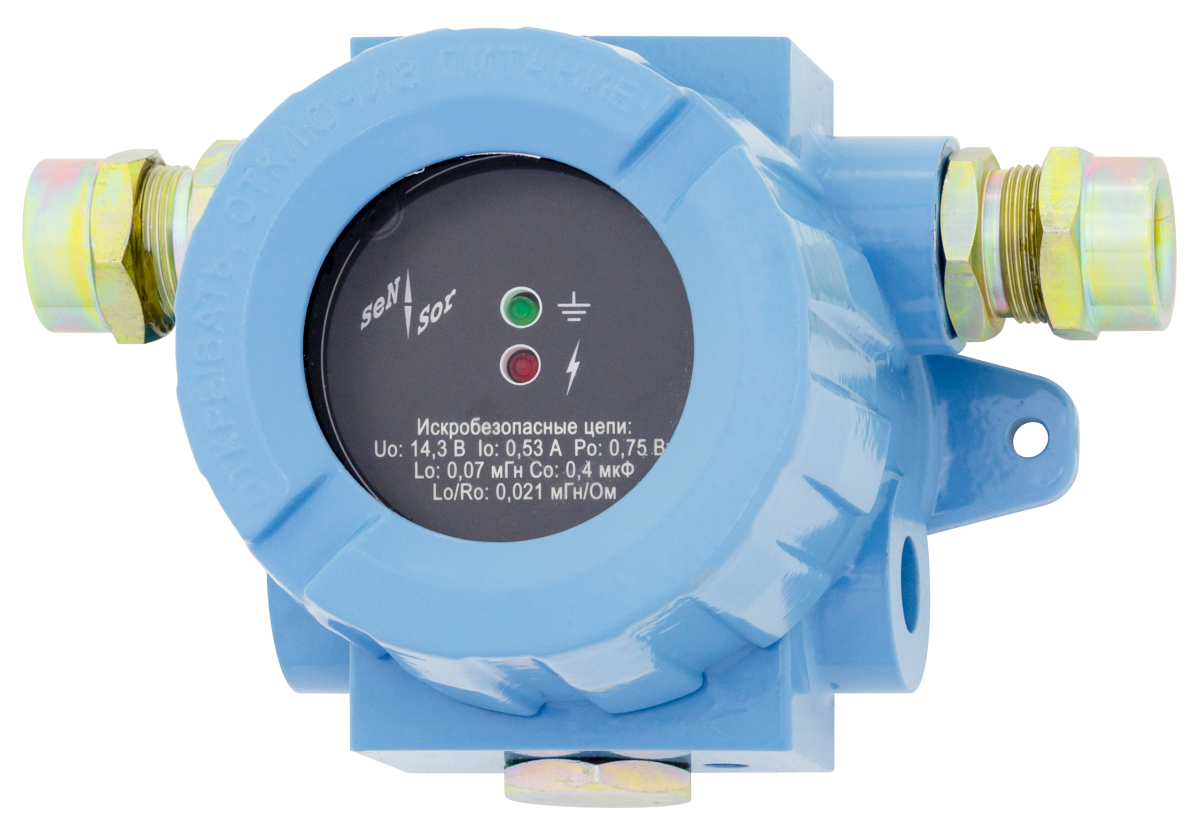

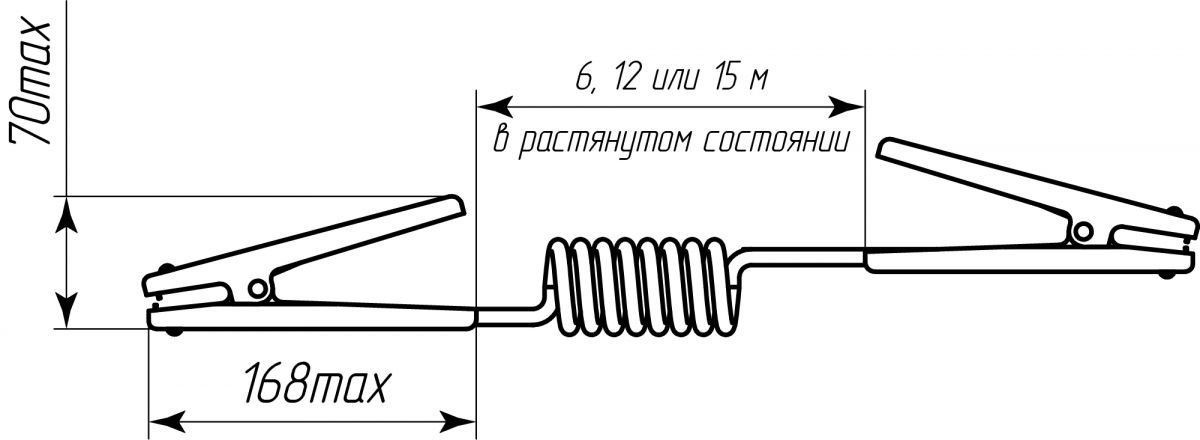

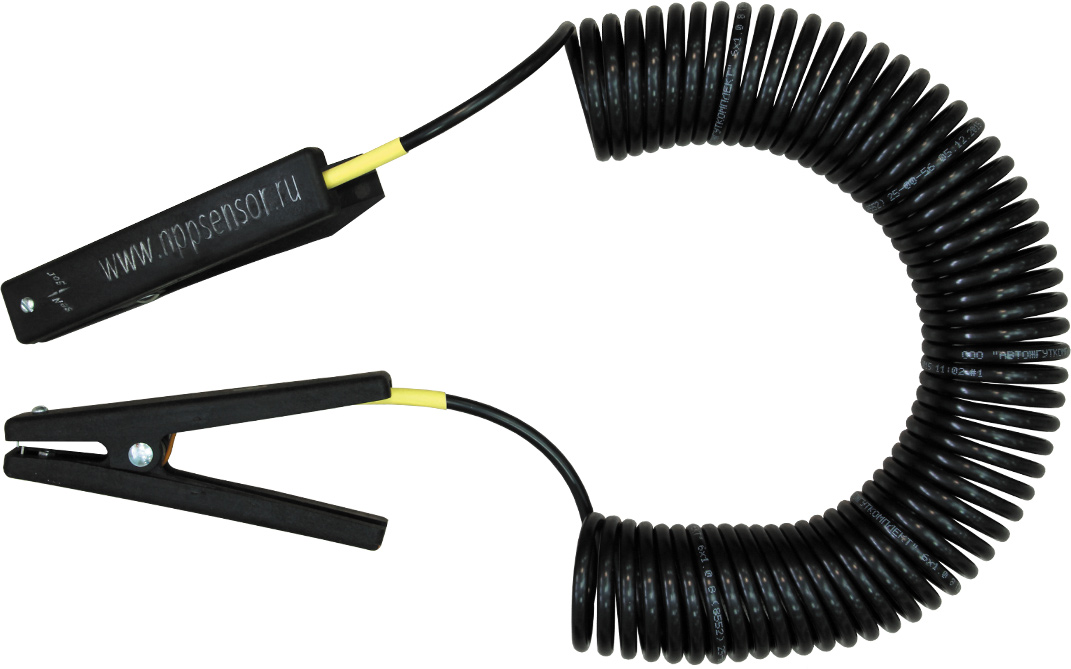

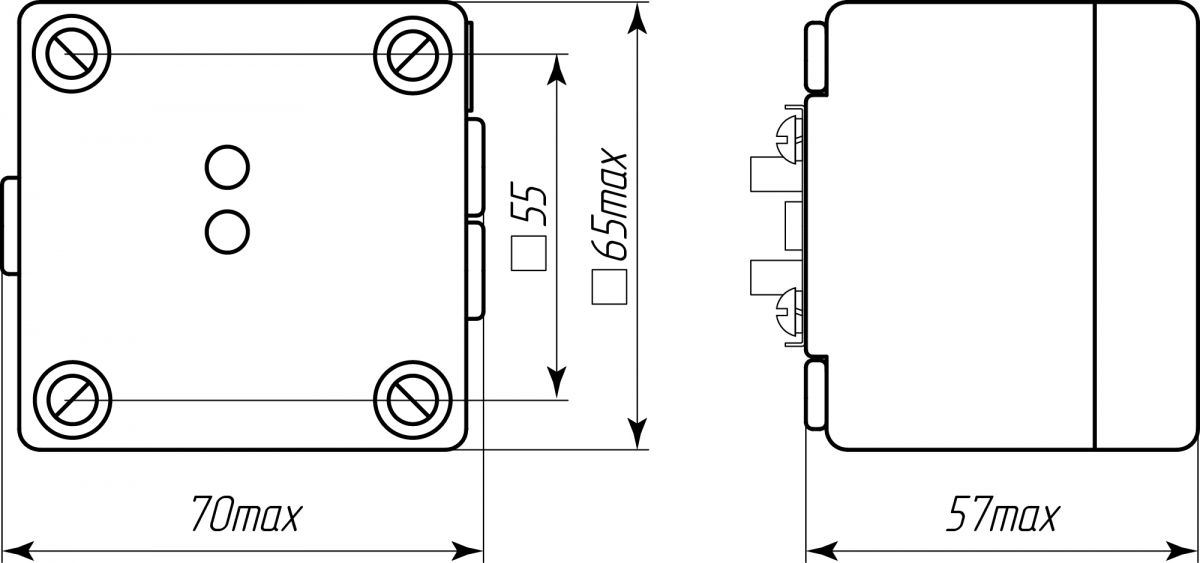

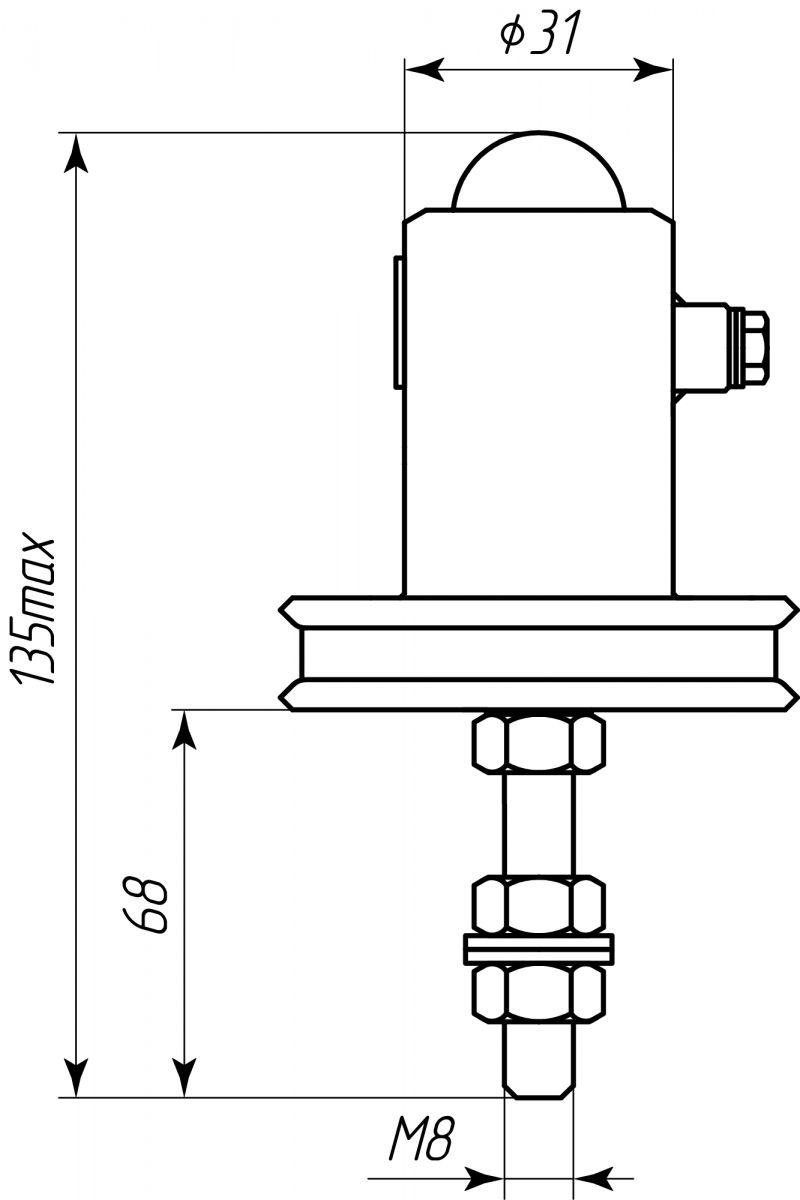

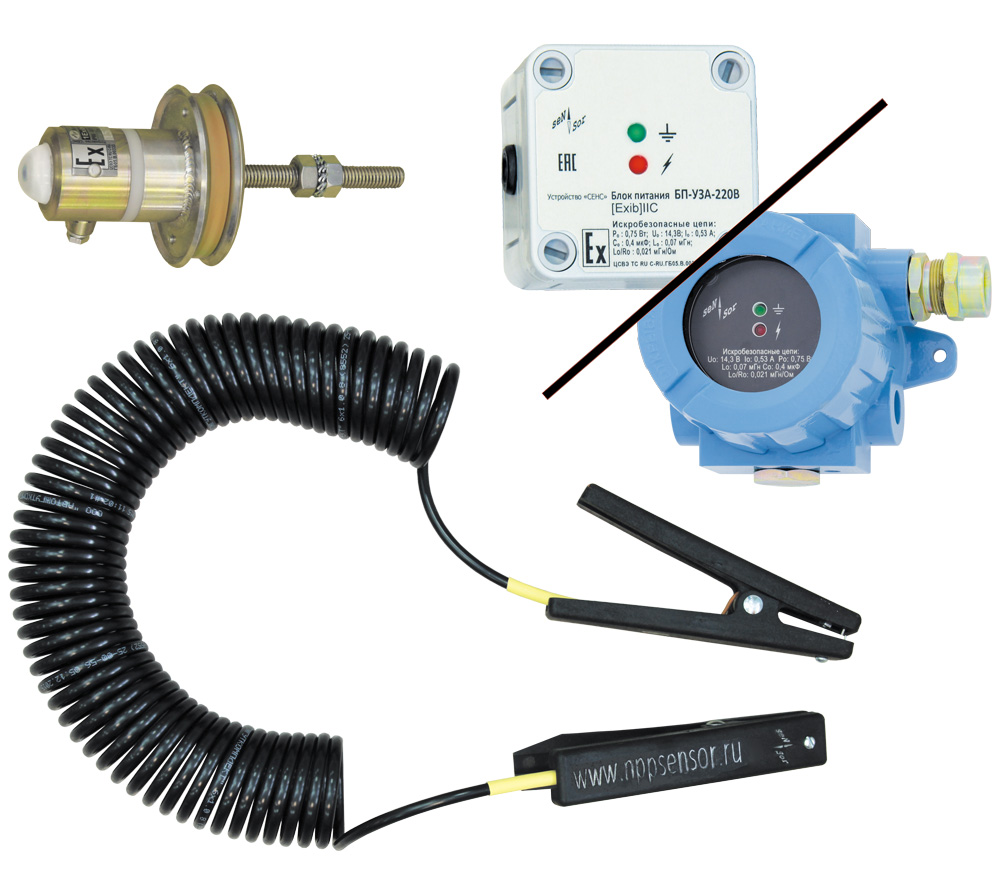

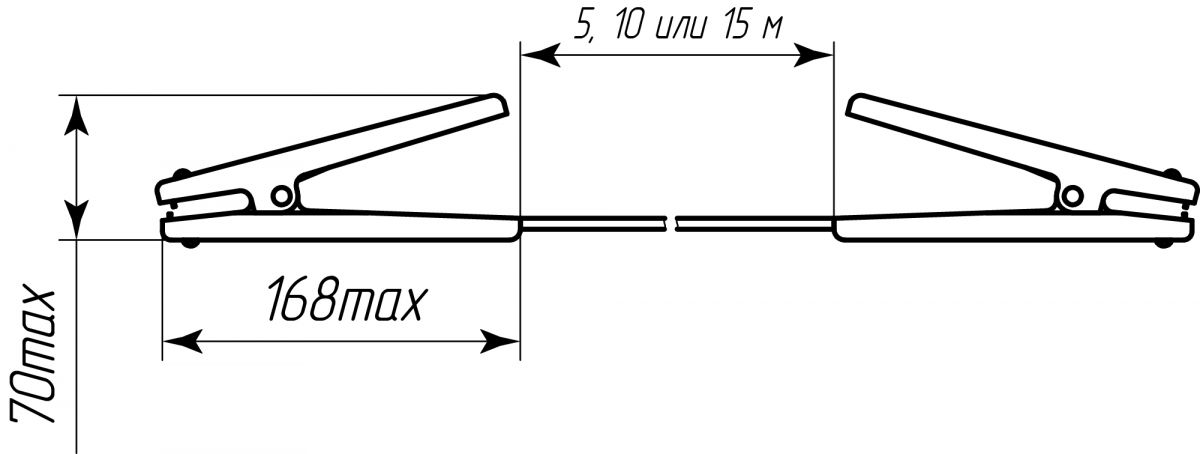

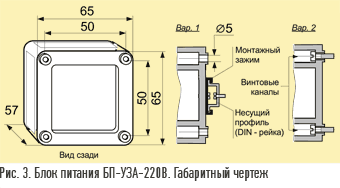

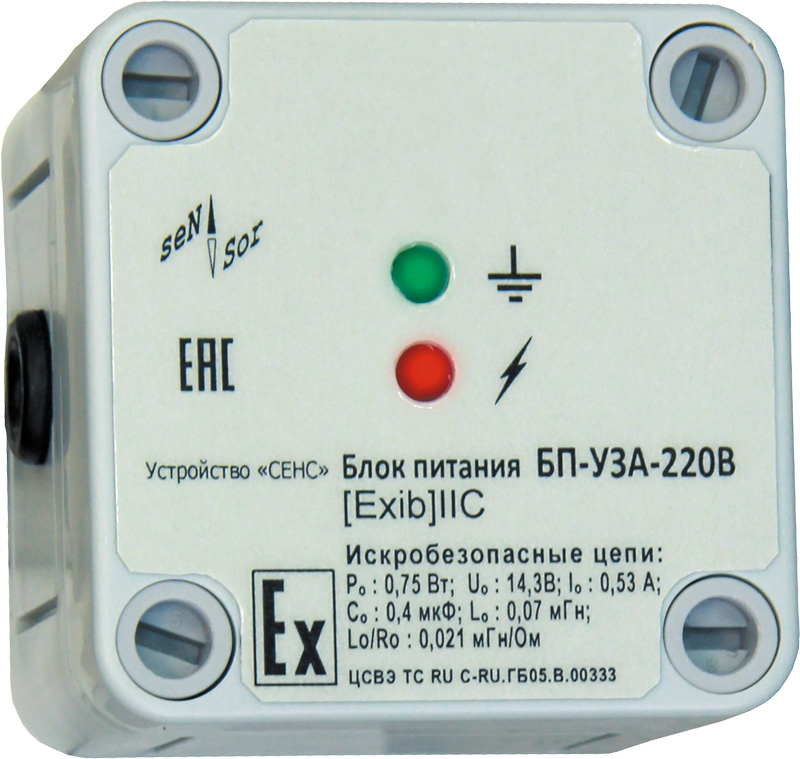

Устройство: в комплект устройства входят индикатор, заземляющий проводник и блок питания со встроенным реле (рис. 1). В индикаторе расположены яркий светодиод красного цвета с углом обзора 180° и плата контроллера, залитые компаундом. Крепление индикатора и электрическое соединение с магистралью заземления осуществляется при помощи шпильки М8 и имеющихся в комплекте зубчатых шайб и гаек (рис. 2). Заземляющий проводник состоит из двух одинаковых пружинных контактных зажимов, соединенных между собой двухпроводным кабелем. Спиральный кабель, силиконовый кабель. Блок питания выполнен в пластиковом корпусе (рис. 3).

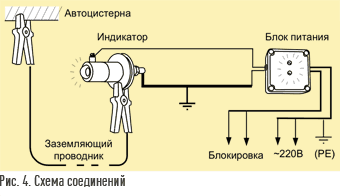

Принцип работы: один зажим заземляющего проводника присоединяется к металлической части корпуса автоцистерны, другой – к дисковым контактам индикатора, разделенным изолирующей шайбой (рис. 4). При этом происходит измерение переходных сопротивлений между контактами зажимов заземляющего проводника и сопротивления его проводов. Измеренное суммарное сопротивление не должно превышать 100 Ом – в этом случае загораются светодиоды индикатора (прерывистым свечением) и блока питания и срабатывает реле блока питания, разрешая проведение операции слива-налива. Реле блока питания имеет переключающие “сухие” контакты. Для блокировки исполнительного механизма наполнения-слива автоцистерны (электромагнитного клапана, насоса) используется нормально-замкнутая в состоянии "заземление есть" пара контактов реле.
