Пост управления кнопочный «ВУУК-КН»

Назначение

Пост управления кнопочный “ВУУК-КН” (далее именуется устройством) предназначен для коммутации электрических цепей во взрывоопасных зонах.

Устройство

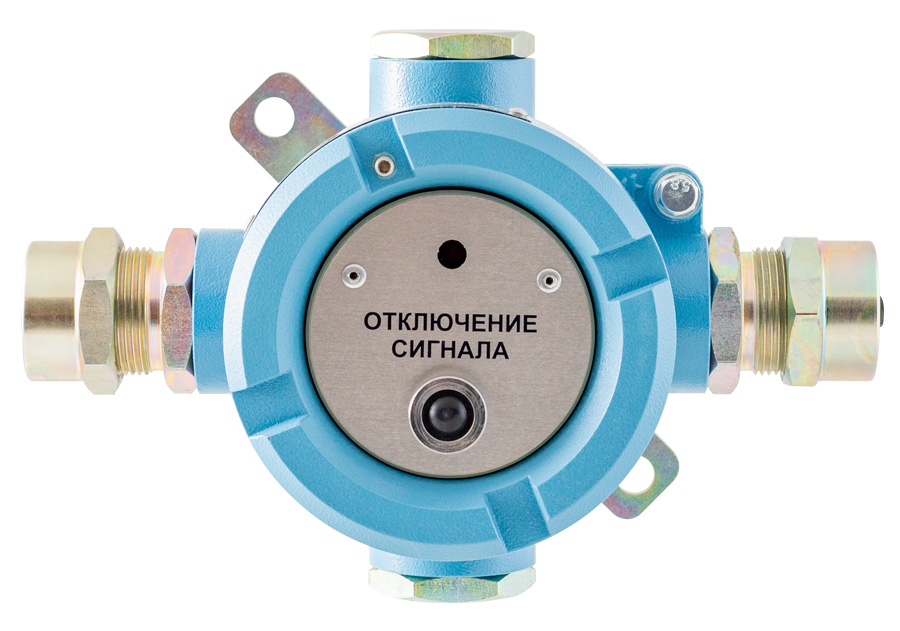

Корпус устройства (рис. 1) выполнен из стали 09Г2С, имеет гальваническое антикоррозионное и защитное лакокрасочное покрытие. Кабельные вводы вварены в корпус. Герметичность устройства обеспечивается резиновыми уплотнениями крышки и кабельных вводов. Устройство имеет два зажима заземления (внутренний и внешний). Крепление корпуса: две внешние монтажные точки. Применяемые кабели - круглого сечения (см.раздел “Кабельные вводы”). В устройстве находятся один или два кнопочных микропереключателя. Присоединение проводов кабелей осуществляется к наконечникам микропереключателей. Габаритные и установочные размеры устройства, схема электрическая приведены на рис. 2.

Варианты исполнения

Структура обозначения устройства показана на рис. 3.

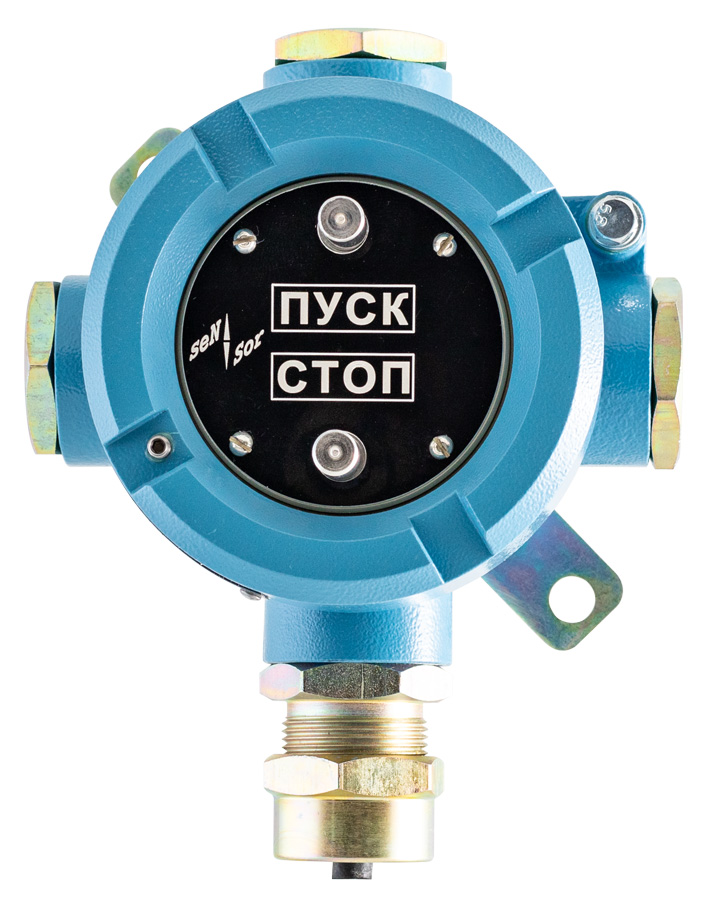

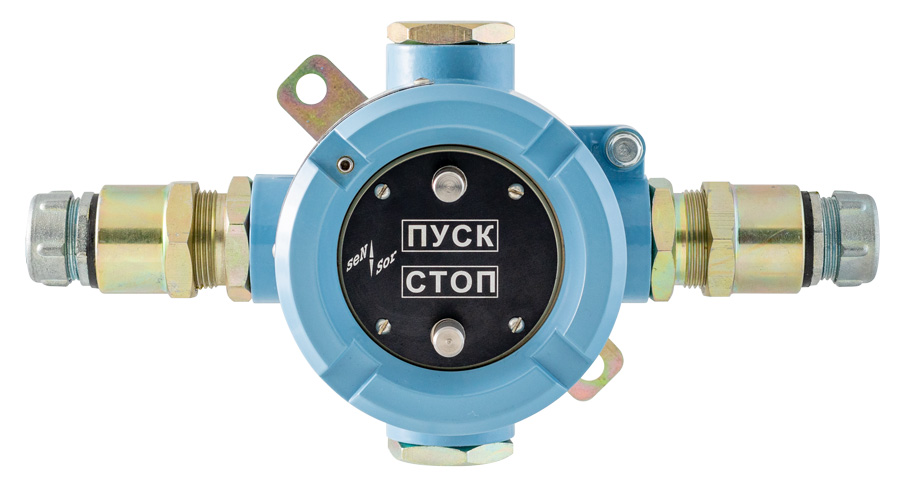

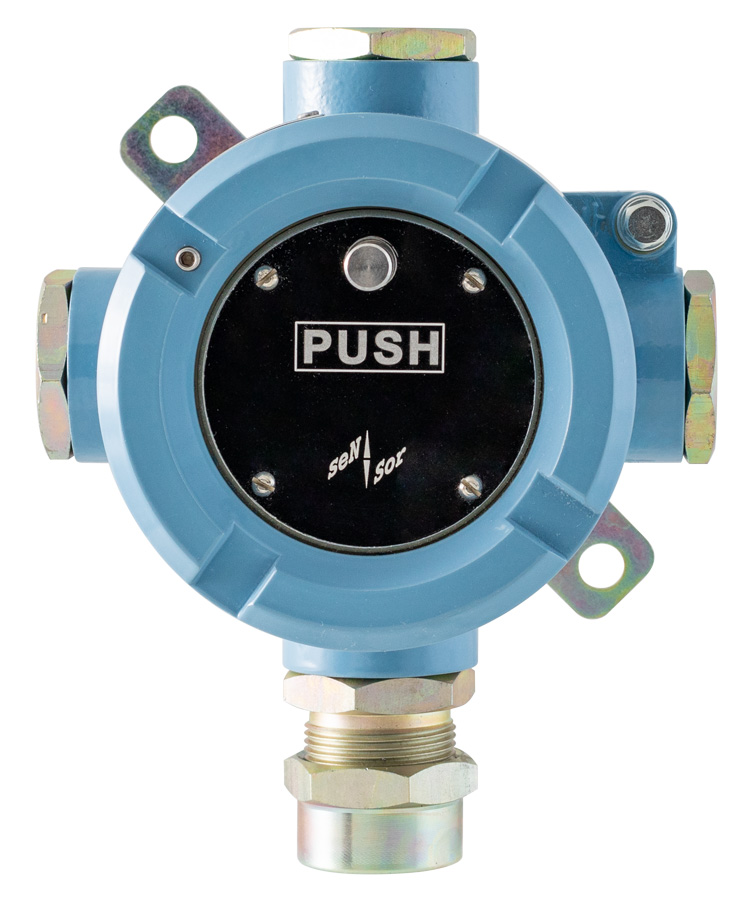

1) Число кнопок может быть 1 или 2. Кнопки имеют надписи: "PUSH" - одна кнопка, "ПУСК" и "СТОП" – две кнопки. Надписи могут быть изменены по заданию заказчика.
2) Число кабельных вводов может быть 1 или 2. Число кабельных вводов может быть увеличено по заданию заказчика (не более 6-ти).
3) Диаметр кабельных вводов может быть 12 или 18 мм – соответствует максимальному диаметру присоединяемого кабеля, измеренному по наружной изоляции (см. раздел “Кабельные вводы”).
Примечание: по умолчанию в заказе в устройстве применяются кабельные вводы D12.
4) Наличие устройства крепления защитной оболочки - см. раздел “Кабельные вводы”.

Технические параметры

Параметры кнопочных микропереключателей:
- тип выводов – плоские, по ГОСТ 24566-86, ширина– 6,5 мм;
- сопротивление изоляции – не менее 1000 МОм;
- электрическая прочность изоляции 1250 В;
- наличие фиксации – нет;
- переходное сопротивление электрического контакта - не более 0,1 Ом;
- число циклов переключения – 10 000 – 2 000 000 (в зависимости от режима коммутации);
- напряжение коммутации:
переменное напряжение – 5…250В,
постоянное напряжение – 5…36В;
- коммутируемый ток:
активная нагрузка – 0,1…10А,
индуктивная нагрузка – 0,25…4А (постоянный ток),
индуктивная нагрузка – 0,3…2А (переменный ток);
- коммутируемая мощность, не более:
постоянный ток – 144 Вт,
переменный ток, активная нагрузка – 1500 Вт;
переменный ток, индуктивная нагрузка – 500 Вт;
Маркировка взрывозащиты - 1ExdIIBT4.
Степень защиты от внешних воздействий - IP66. Температура окружающей среды - (-50...+60)°С.
Климатическое исполнение: УХЛ1.
Габаритные размеры: (120 х 125 х 79) мм
Средний срок службы - 15 лет.
