Назначение

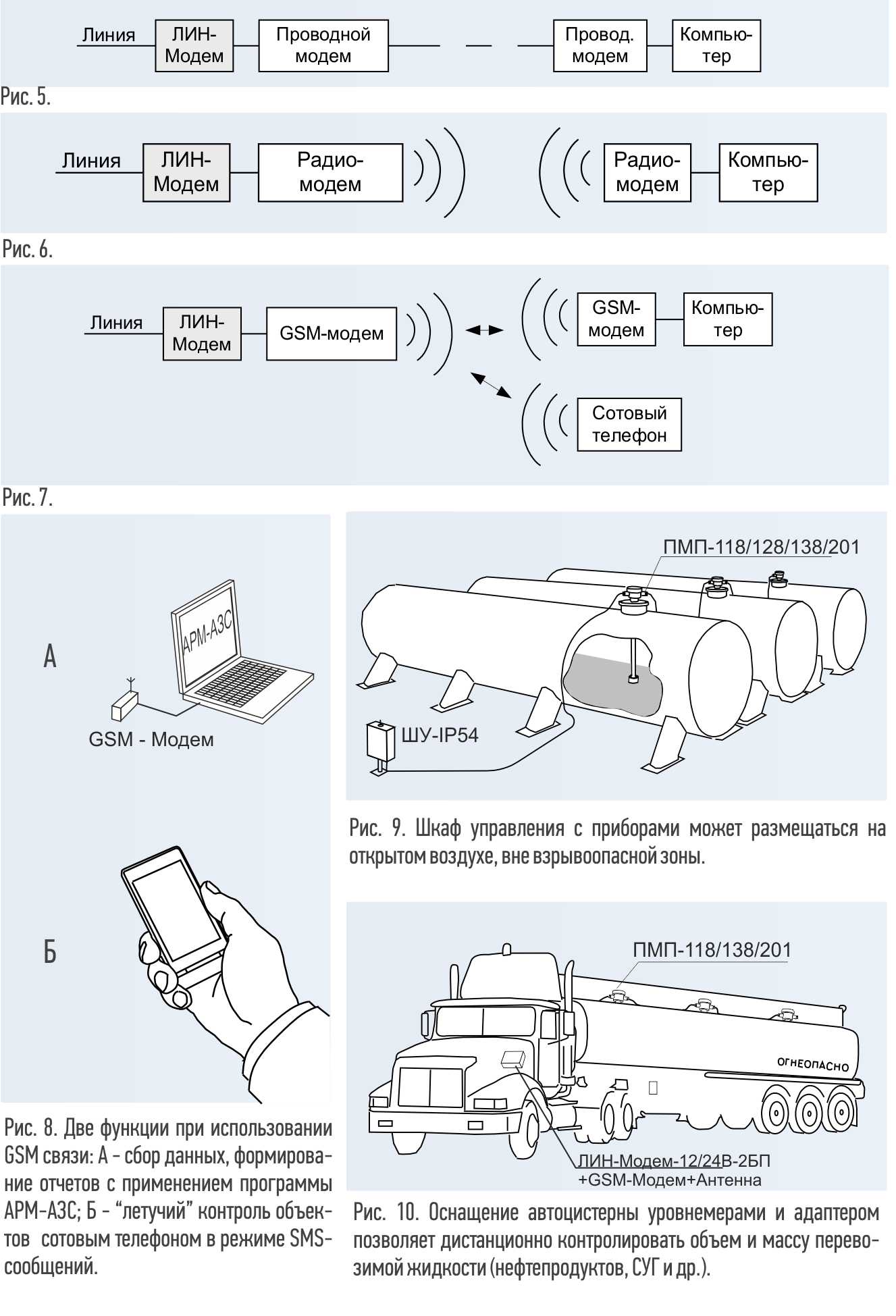

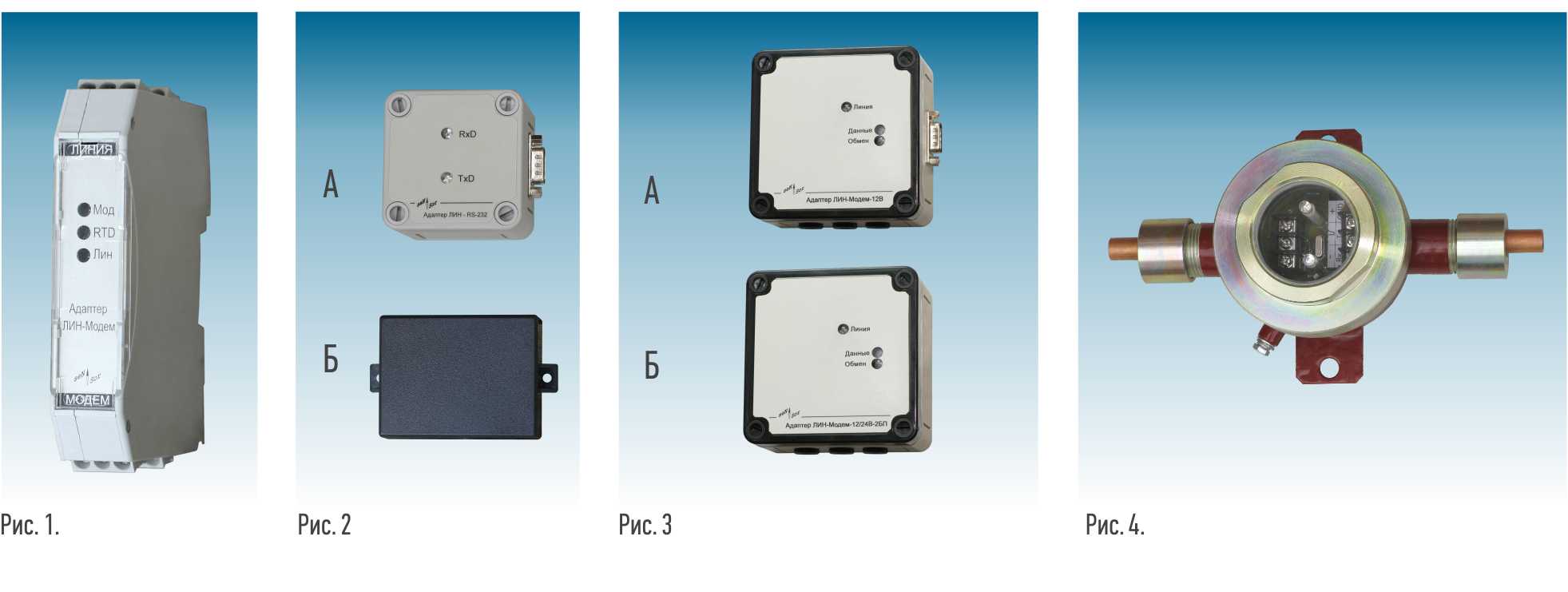

Адаптеры (рис. 1 ... 4) предназначены для дистанционной передачи данных и удаленного доступа к СИ СЕНС с применением модемов: проводных (телефонных) - рис. 5, беспроводных (радио-модемов) - рис. 6, и GSM - модемов - рис. 7, 8.
Адаптер ЛИН-Модем обеспечивает:
- прием входящего вызова,  соединение в режиме передачи данных и обмен данными между линией СИ СЕНС и удаленным компьютером;
- передачу измеренных параметров SMS-сообщением на сотовый телефон (рис. 8).
Варианты адаптеров со встроенным блоком питания (с индексом  “12/24В”) обеспечивают питание устройств в линии СИ СЕНС.
Адаптер ЛИН-Модем-12/24В-2БП объединяет в себе адаптер ЛИН-Модем и блок питания для модема.
В качестве управляющей программы компьютера используется программа “АРМ-АЗС”.
Возможен контроль с применением только сотовых телефонов, при этом компьютер и, соответственно, программное обеспечение не требуется.

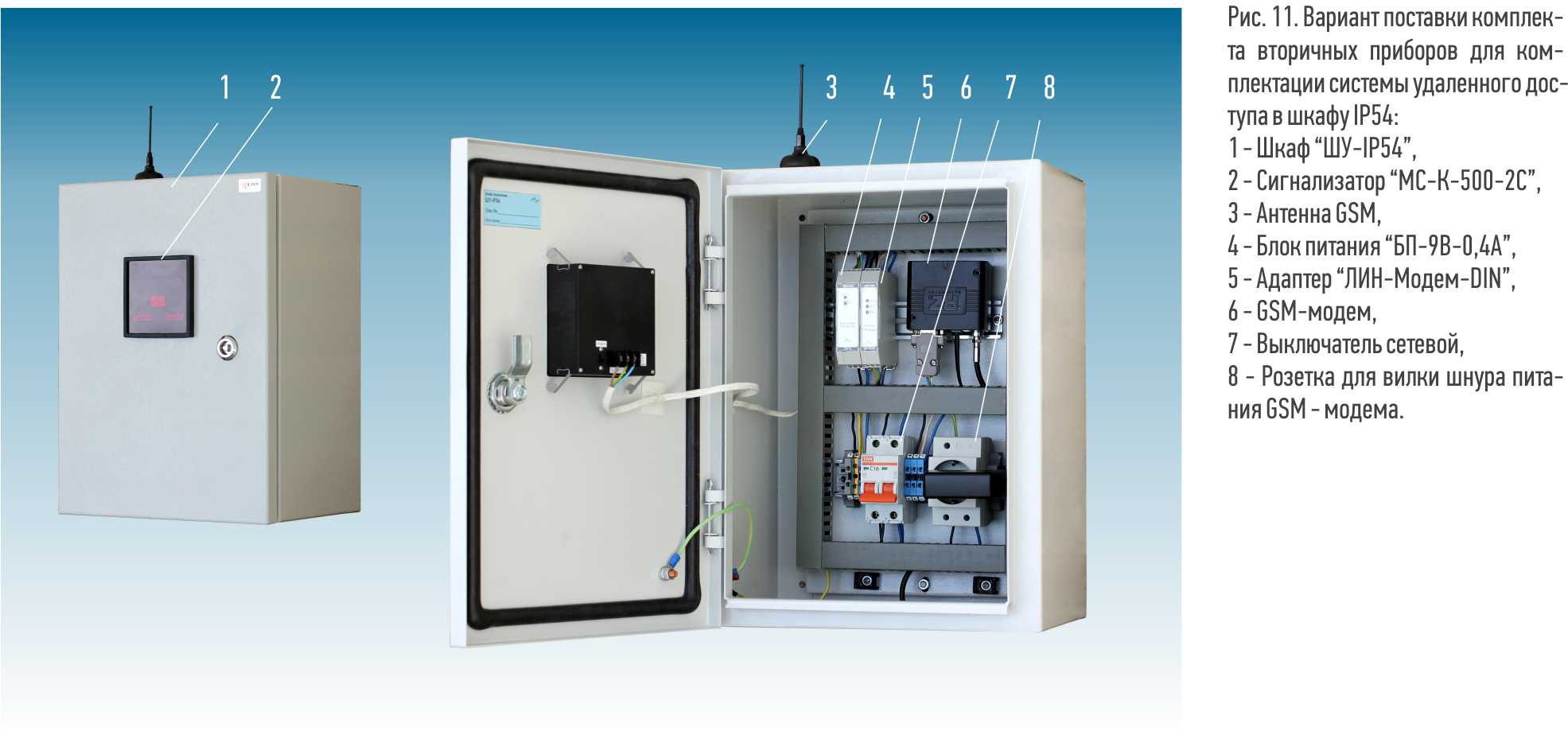

Адаптер, модем с антенной и блок питания могут размещаться в отдельном шкафу (рис. 9, 11).
Транспортные средства могут оснащаться адаптерами ЛИН-Модем-24В-Т или ЛИН-Модем-12/24В-2БП, которые размещаются в кабине водителя и питаются от аккумулятора (рис. 10). Номенклатура адаптеров, технические характеристики приведены в табл. 1, схемы соединений - рис. 12...14.

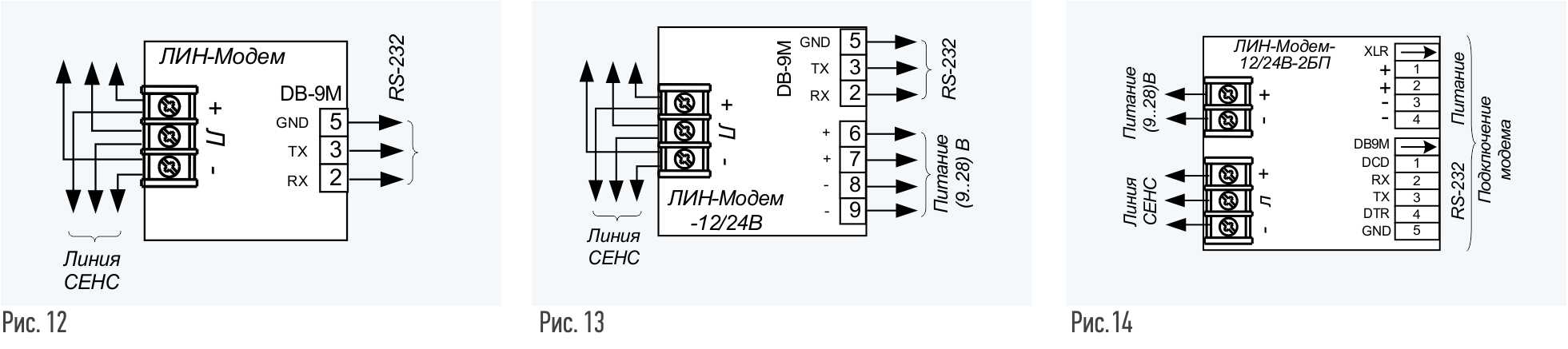

Схемы соединений

Технические параметры (табл. 1)

Обозначение адаптера

ЛИН-Модем-DIN

ЛИН-Модем

ЛИН-Модем-24В-Т

ЛИН-Модем-12В

ЛИН-Модем-12/24В-2БП

ВУУК-2КВ-СВ-ЛИН-Модем

Выходной интерфейс

RS-232

Протокол обмена данными

СЕНС

Напряжение питания, В

6...15 (СИ СЕНС)

6...15 (СИ СЕНС)

10...32

9...28

9...28

6...15 (СИ СЕНС)

Потребляемый ток, мА

40

35

200 max

190

700

35

Напряжение выходное, В

-

-

8+-0,2

7

7

-

Ток нагрузки, А, не более

-

-

0,4

0,09

0,4

-

Питание модема, В

нет

нет

нет

нет

=(9...15В), до 1А

нет

Тип корпуса, рис. ...

1

ЗА

ЗБ

4

Материал корпуса: УП - ударопрочный полистирол, Ст - сталь 09Г2С

УП

Ст

Схема соединений, рис...

12

12

см. РЭ

13

14

12

Маркировка взрывозащиты

-

1ExdIIBT4

Диапазон температур окружающей среды, С

-40...50

5...60

-40...60

5…60

-40...60

Климатическое исполнение по ГОСТ 15150

-

УХЛ1

Степень защиты по ГОСТ 14254

IP20

IP54

IP40

IP54

IP66

Габаритные размеры, мм

70,4x90x17,5

65x65x57

106x68x32,7

94x94x57

125x155x70

Средний срок службы, лет, не менее

10

Обозначение

Адаптеры обозначаются: ЛИН-Модем-DIN, ЛИН-Модем, ЛИН-Модем-12В, ЛИН-Модем-12/24В-2БП, ВУУК-2КВ-СВ-ЛИН-Модем.
