Применение

Блоки питания-коммутации предназначены для питания устройств и  управления исполнительными механизмами посредством переключения контактов реле по сигналам датчиков системы измерительной “СЕНС” (СИ СЕНС).  Блоки питания-коммутации с индексом “-ГС” оснащены также выходом для подключения сирены ВС-3-12В. Каждое реле и выход на сирену могут быть запрограммированы на срабатывание от одного  или нескольких значений различных измеряемых параметров одного или нескольких датчиков, позволяя задавать требуемый алгоритм автоматического управления, блокировок и сигнализации. Программирование блоков коммутации осуществляется с помощью сигнализатора МС-К-500-... или при помощи компьютера из программы “Настройка” (потребуется адаптер ЛИН-RS232... или  ЛИН-USB).

Устройство

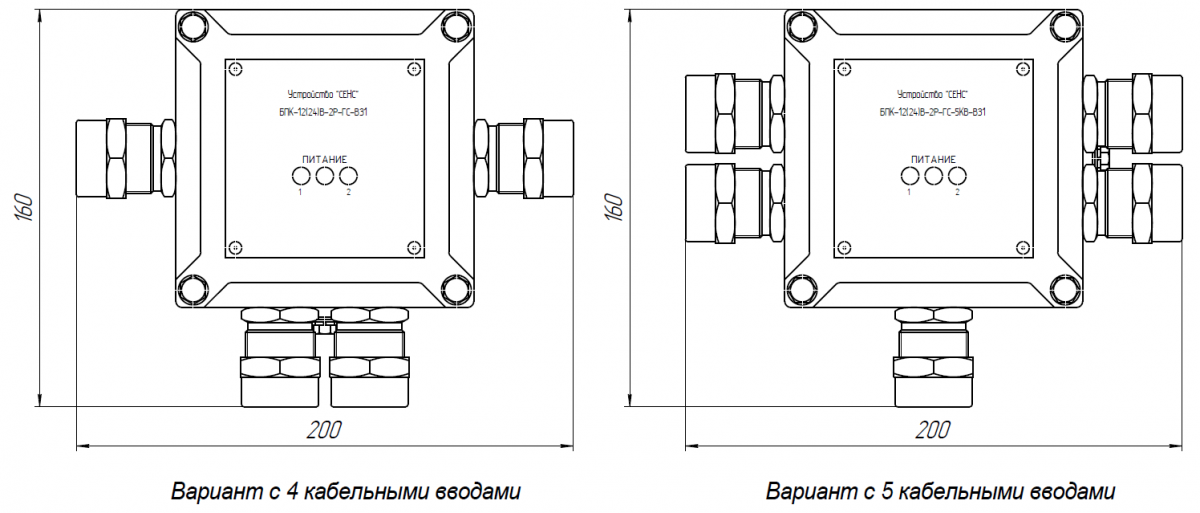

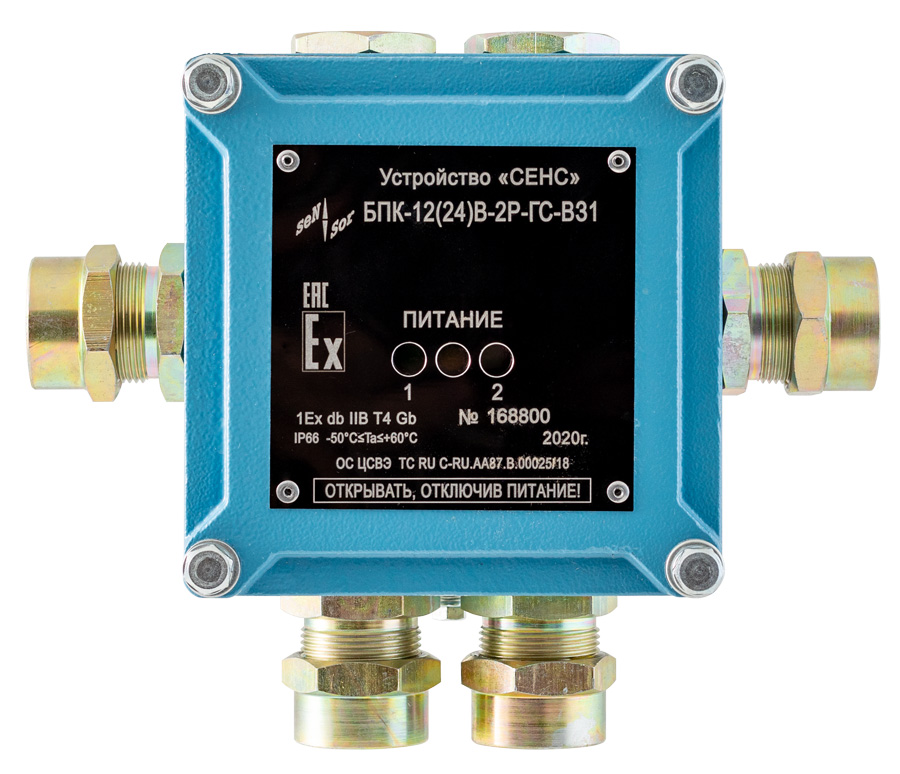

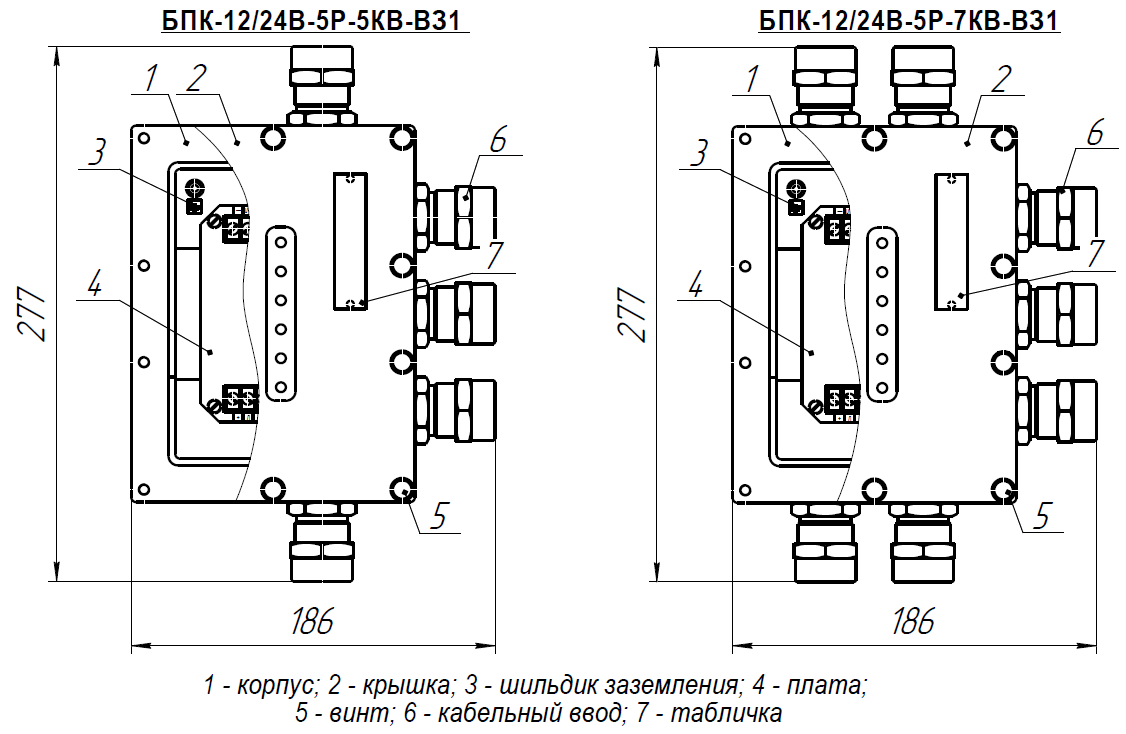

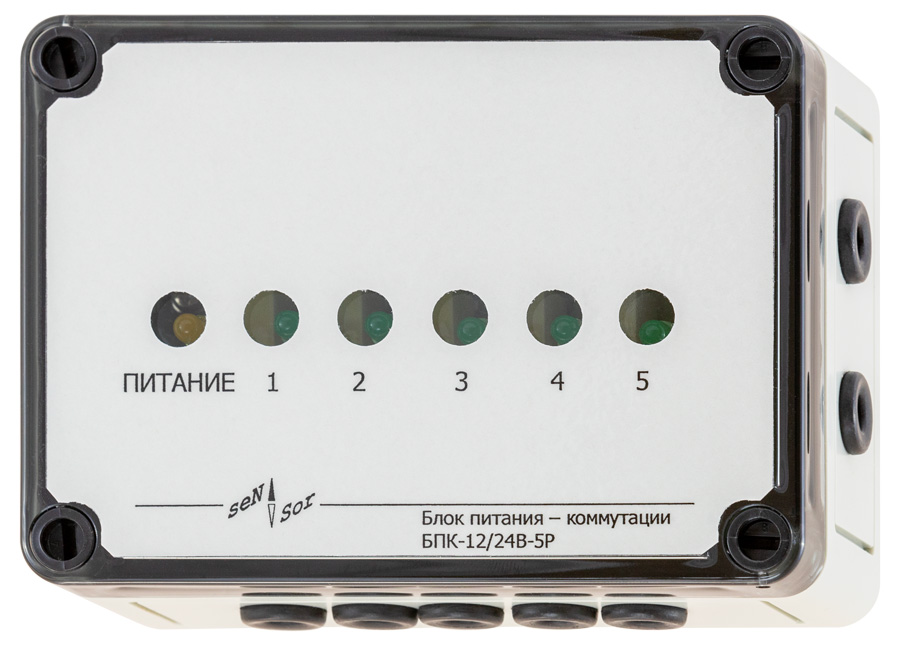

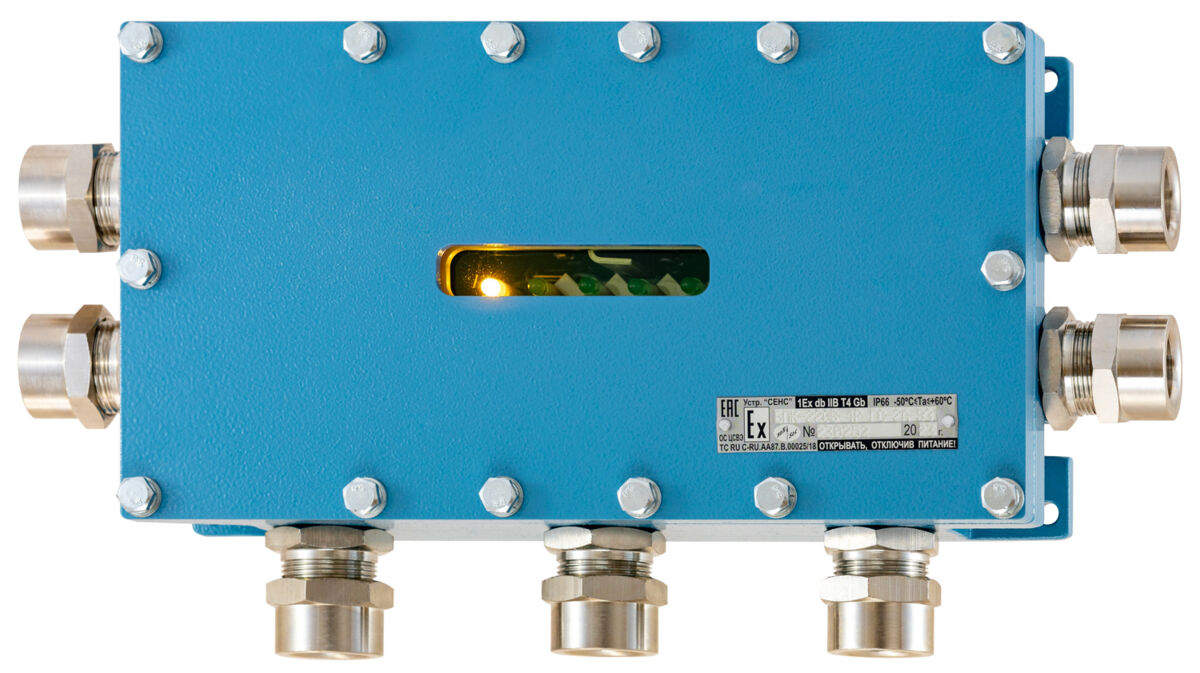

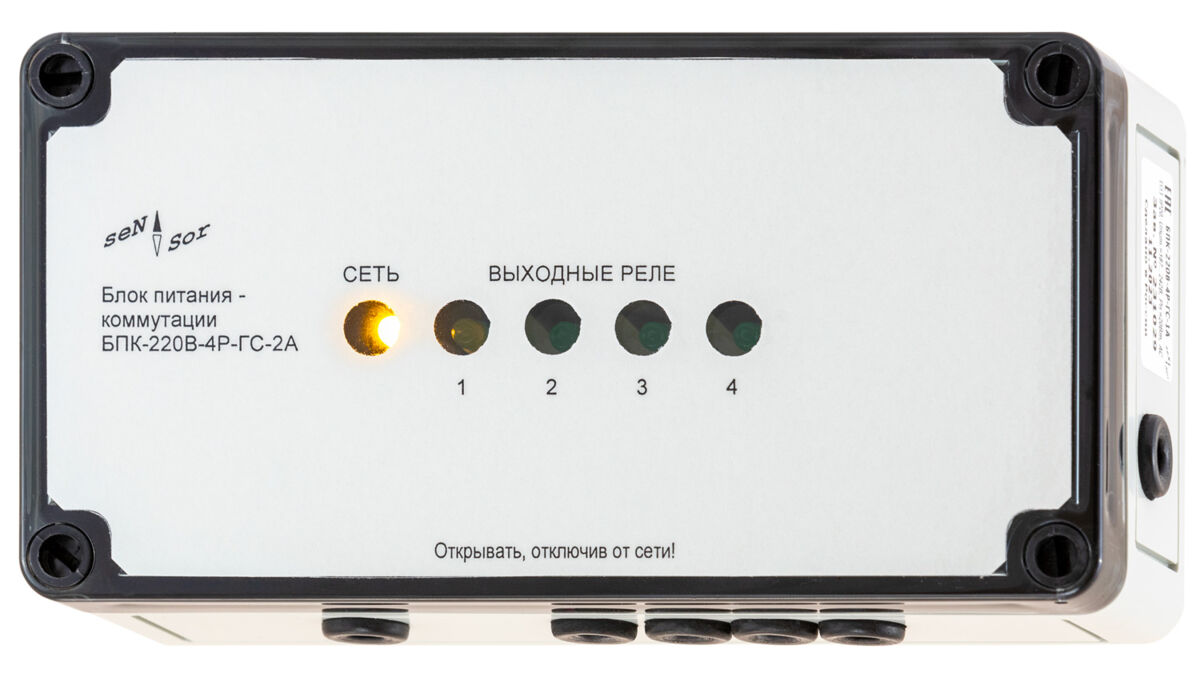

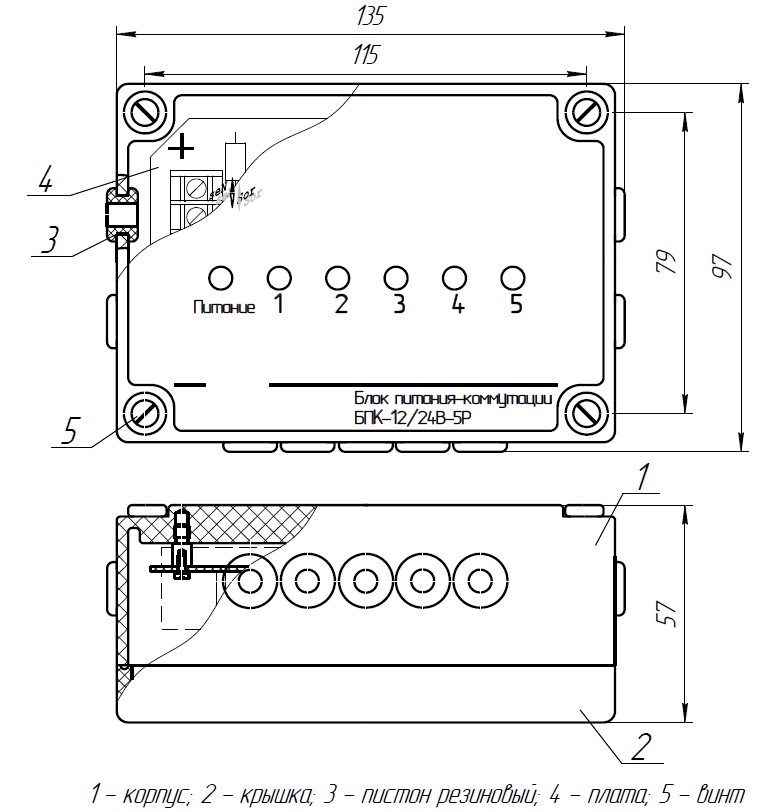

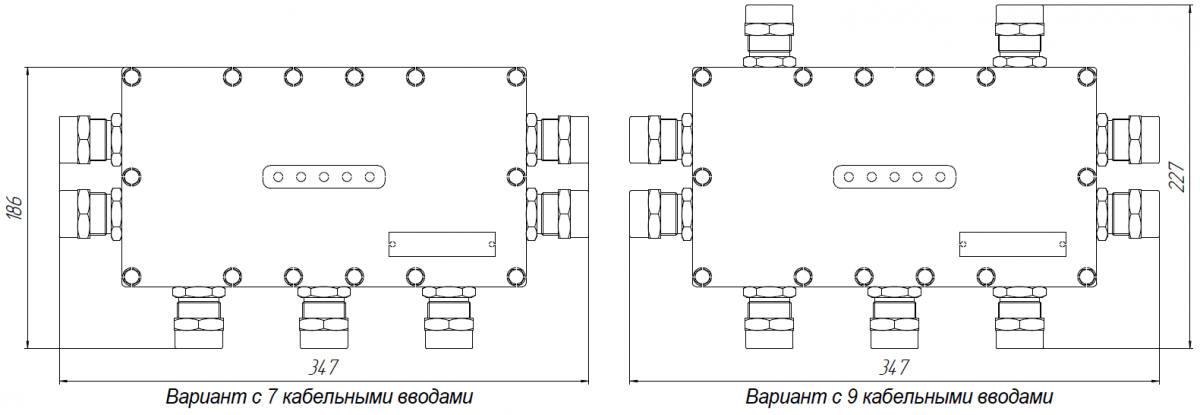

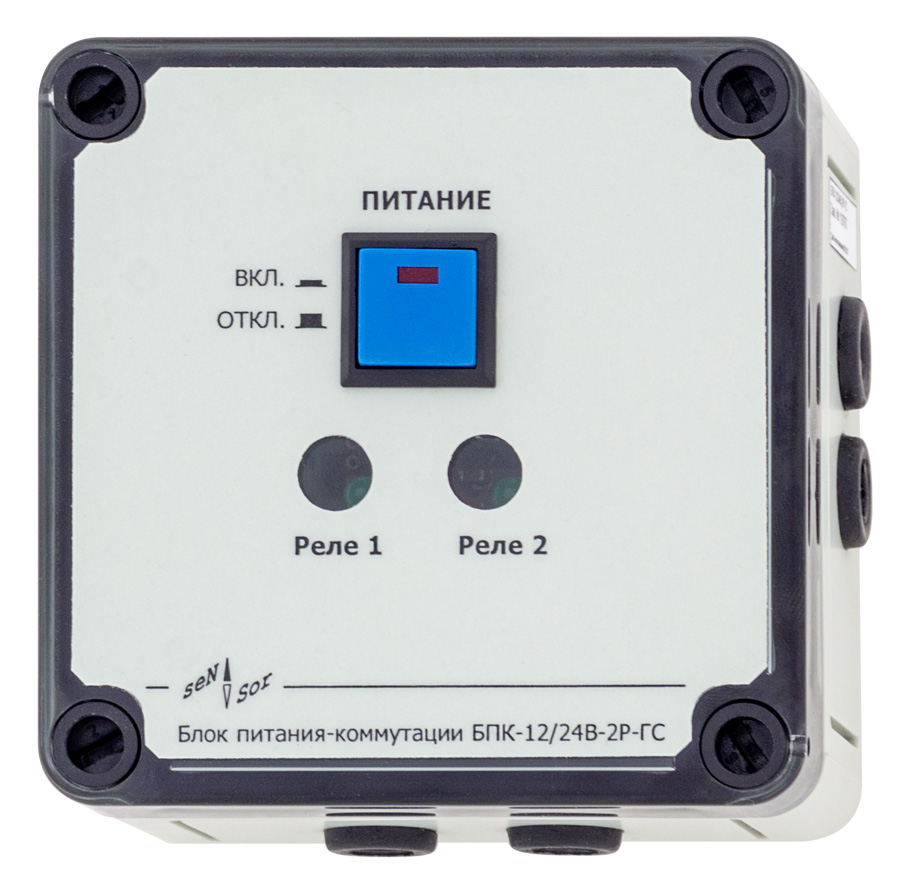

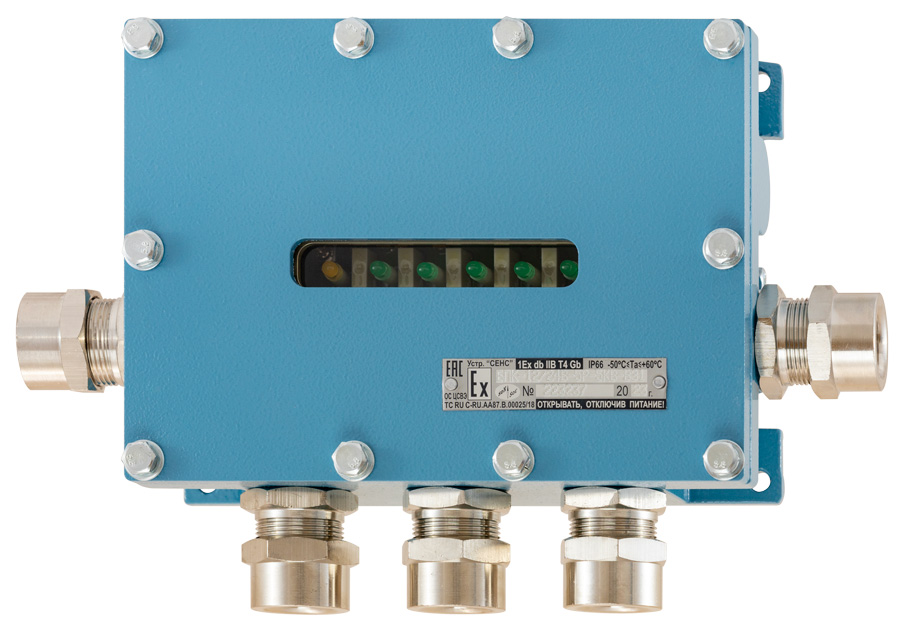

Блоки питания-коммутации отличаются числом реле, напряжением питания и исполнением корпуса. Блоки питания-коммутации, выполненные в пластиковом корпусе, имеют взрывозащищенный аналог в металлическом корпусе с индексом “ВЗ” (рис. 1 ... 3). Номенклатура и технические параметры блоков питания приведены в табл. 1, схемы соединений - рис. 4...7.

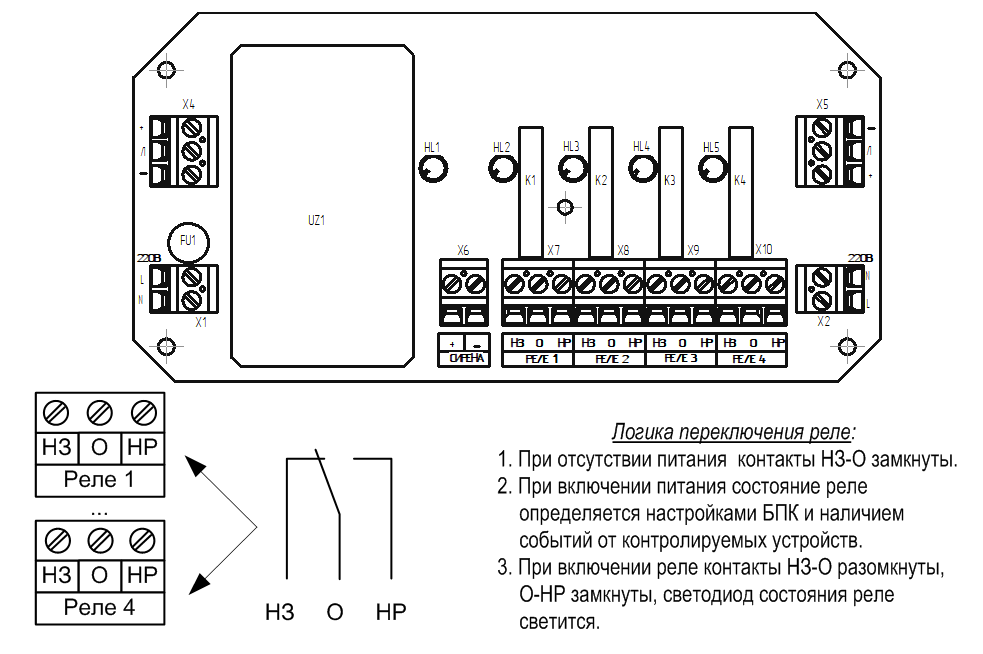

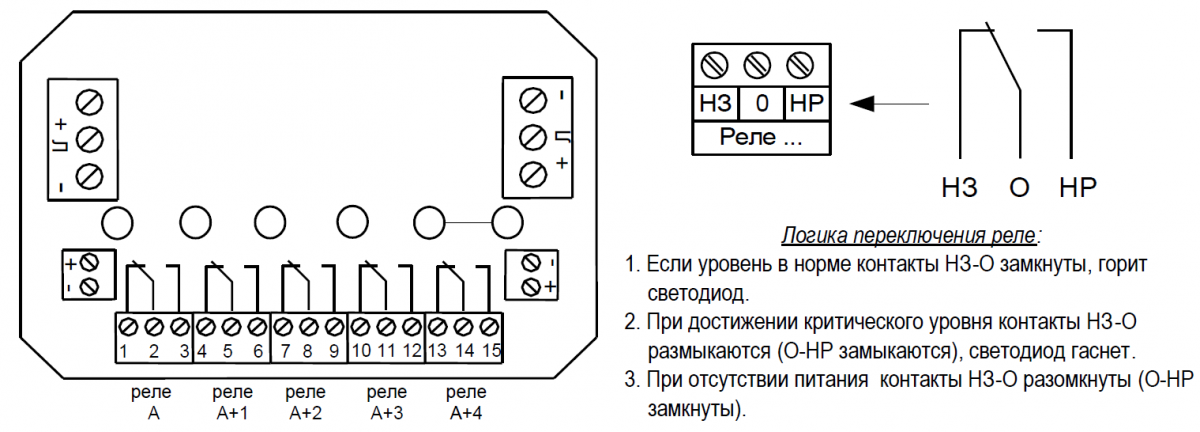

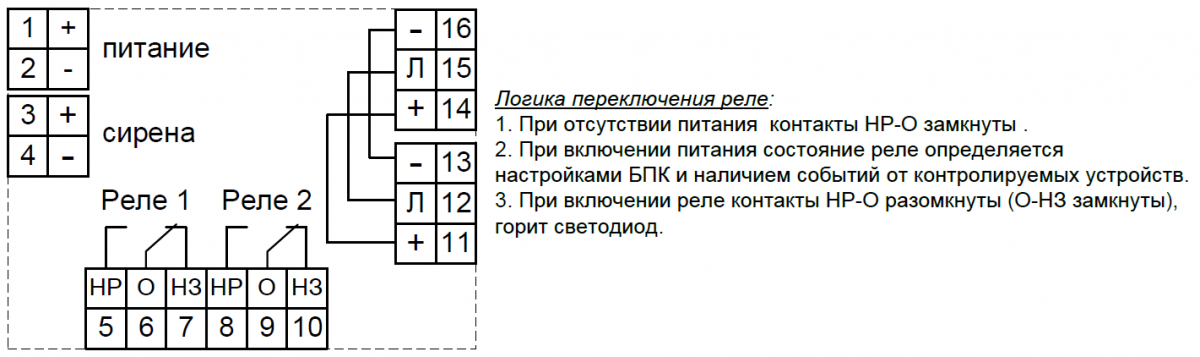

Схемы соединений

Технические параметры (табл. 1)

Исполнения

Параметр





БПК-220В-4Р-ГС*

БПК-12В-2Р-ГС

БПК-24В-2Р-ГС

БПК-12В-5Р

БПК-24В-5Р

БПК-220В-4Р-ГС-ВЗ1*

БПК-12В-2Р-ГС-ВЗ1

БПК-24В-2Р-ГС-ВЗ1

БПК-12В-5Р-ВЗ

БПК-24В-5Р-ВЗ

Количество реле

4

2

5

Выход на сирену ВС-3-12В

есть

-

Наличие кнопки управления питанием

БПК-...

-

есть

-

БПК-...-ВЗ

-

Напряжение питания, В

~220 В+-10%,

50+-3 Гц

10...20

20 ...35

10... 20

20 ... 35

Мощность потребляемая, Вт, не более

5

15

Нагрузочные параметры контактов реле

<250В, 6А

Напряжение выходное, В

9В +-10%

Номинальный ток нагрузки, А

0 ... 0,3 (1)*

0...0.75

Материал корпуса

БПК-...

ударопрочный полистирол

БПК-...-ВЗ

алюминиевый сплав

Маркировка взрывозащиты

БПК-...

-

БПК-...-ВЗ1

1Ex db IIB T4 Gb

Диапазон температур окружающей среды, °С

БПК-...

5 ... 50

БПК-...-ВЗ

-50 ... 60

Климатическое исполнение по ГОСТ 15150

БПК-...

УХЛ4 в диапазоне температур от 5 °С до +50 °С

БПК-...-ВЗ

УХЛ1 в диапазоне температур от-50 °С до+60 °С

Степень защиты от воды и пыли по ГОСТ 14254

БПК-...

IP66

IP30



IP66



БПК-...-ВЗ

IP66

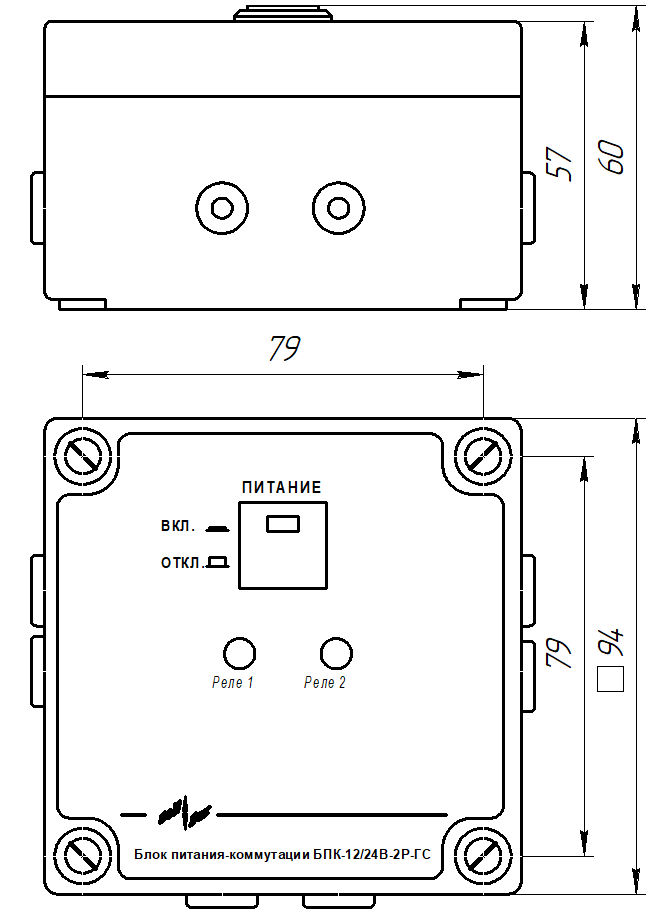

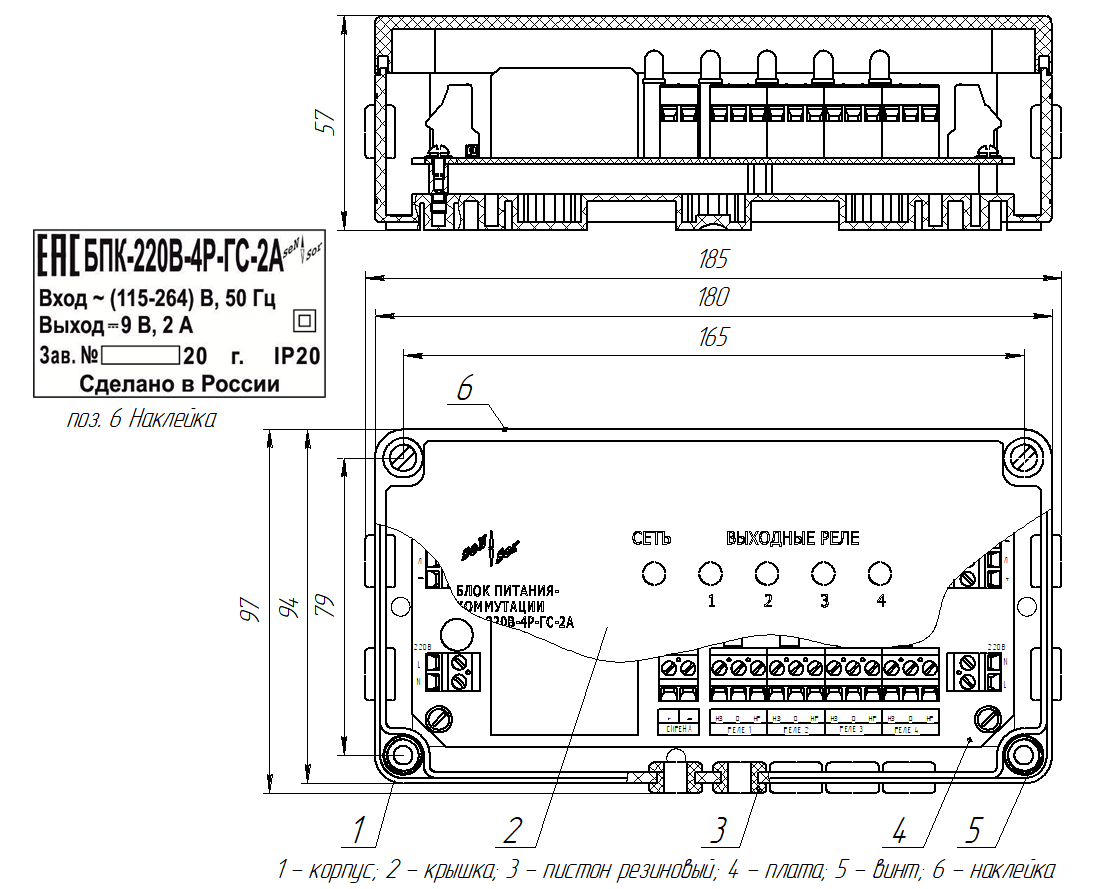

Габаритные размеры, мм

БПК-...

185x97x57

94x94x60

132x97x57

БПК-...-ВЗ

305x200x85

182x160x62

220x177x85

Средний срок службы, лет, не менее

10

* Имеются исполнения с номинальным током нагрузки 1 А, которые обозначаются: «БПК-220В-4Р-ГС-1А», «БПК-220В-4Р-ГС-1А-ВЗ».

Остальные параметры (внешний вид, габаритные размеры, схема соединений) - аналогичны.

Обозначение

При заказе блоки питания-коммутации обозначаются:

БПК-220В-4Р-ГС-А, БПК-220В-4Р-ГС-ВЗ-Б, БПК-220В-4Р-ГС-1А-А, БПК-220В-4Р-ГС-1А-ВЗ-Б,

БПК-12В-2Р-ГС-А, БПК-12В-2Р-ГС-ВЗ-Б, БПК-24В-2Р-ГС-А, БПК-24В-2Р-ГС-ВЗ-Б,

БПК-12В-5Р-А, БПК-12В-5Р-ВЗ-Б, БПК-24В-5Р-А, БПК-24В-5Р-ВЗ-Б,

где:
А - наличие зажимов для крепления на 35 мм DIN-рейку:  без обозначения - зажимов нет,  DIN - зажимы есть.
Б - комплектация кабельных вводов устройствами крепления защитной оболочки кабеля: без обозначения без устройств крепления;  УКМ10 / УКМ12 / УКБК15 / УК16 - c cоответствующим устройством крепления.
.
