Блок коммутации БК-5Р

12 / 24 / 220 В. 5 реле. Взрывозащищённое исполнение.

Применение

Предназначены для управления исполнительными механизмами посредством переключения контактов пяти реле по сигналам устройств системы измерительной «СЕНС» (СИ СЕНС). Каждое реле блока коммутации может быть запрограммировано на срабатывание от одного или нескольких значений различных измеряемых параметров одного или нескольких устройств, позволяя задавать требуемый сценарий автоматического управления, блокировок и сигнализации. Программирование осуществляется с помощью сигнализатора МС-К-500-... или компьютера с применением программы “Настройка”.

Описание

Имеют взрывозащищенный аналог в металлическом корпусе с индексом “ВЗ” (рис. 1 ... 3). Номенклатура и технические параметры блоков коммутации приведены в табл. 1, схемы соединений - рис. 4 ... 7.

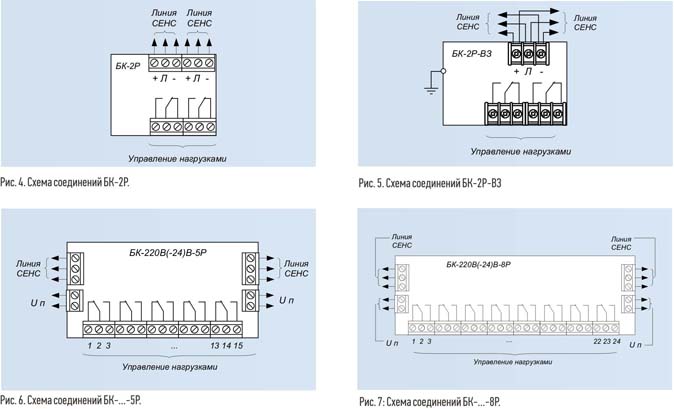

Схемы соединений
