УЗА-3В

Устройство заземления автоцистерн с автономным питанием

Применение

Устройство заземления автоцистерн УЗА‑3В предназначено для заземления автоцистерн с целью отвода зарядов статического электричества при сливе-наливе горючих и легковоспламеняющихся жидкостей. Устройство обеспечивает постоянный контроль цепи заземления автоцистерны и подачу светового сигнала для разрешения проведения операции слива-налива.

Устройство, принцип работы

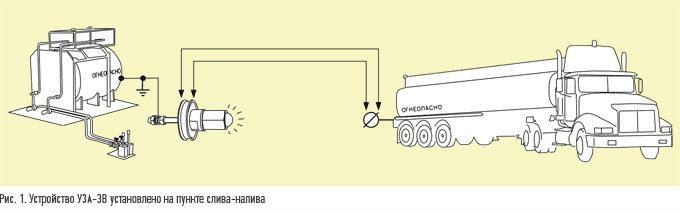

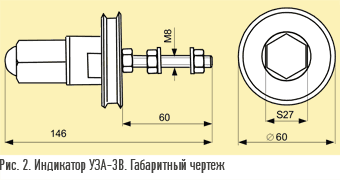

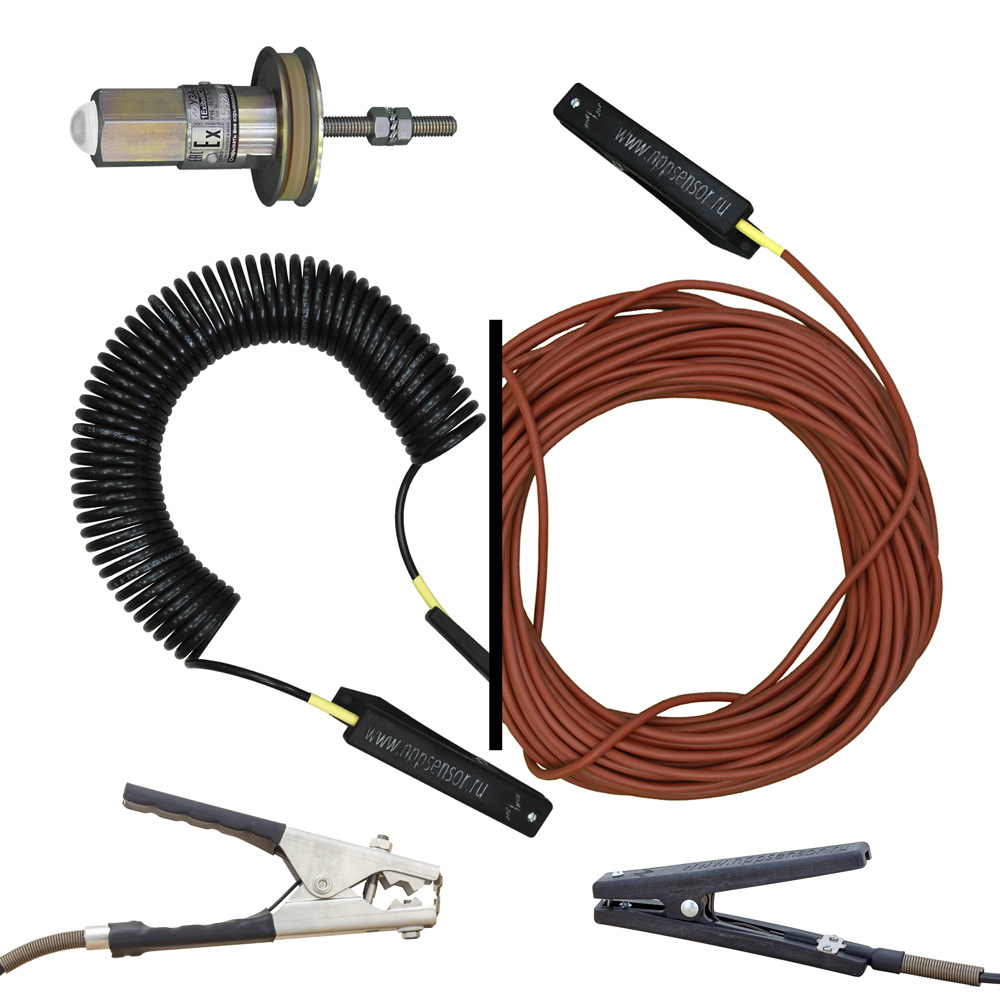

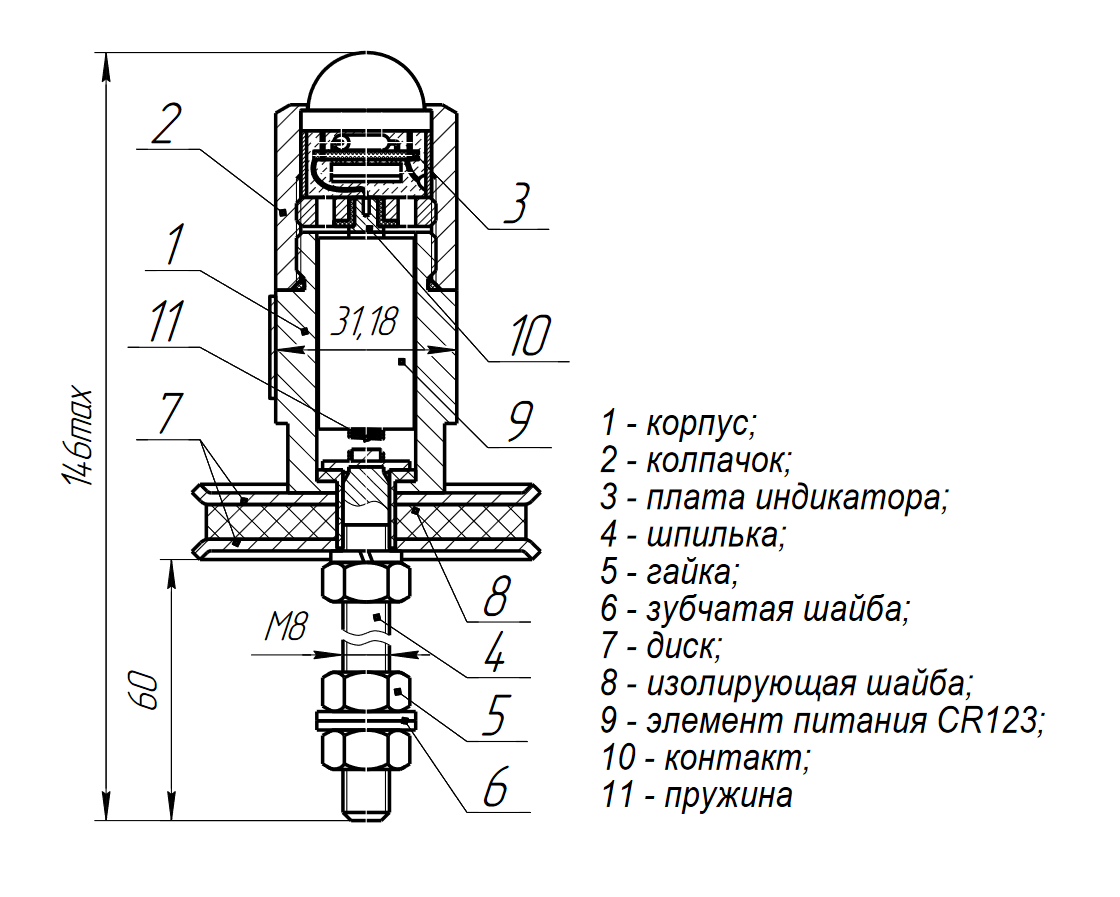

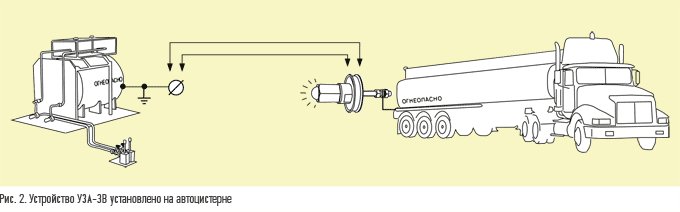

Устройство: в комплект устройства входят индикатор и заземляющий проводник (рис. 1). В индикаторе расположены яркий светодиод красного цвета и плата контроллера, залитые компаундом, и литиевый элемент питания типа CR123. Крепление индикатора и электрическое соединение с магистралью заземления осуществляется при помощи шпильки М8 и имеющихся в комплекте зубчатых шайб и гаек (рис. 2). Широкий угол обзора светодиода индикатора (180°) позволяет крепить индикатор в разных положениях (рис. 3А). Заземляющий проводник состоит из двух одинаковых пружинных контактных зажимов, соединенных между собой двухпроводным кабелем. При длине проводника 6 м, 12 м или 15 м индикатор комплектуется спиральным кабелем, а при длине от 20 м до 50 м – силиконовым кабелем (длина силиконового кабеля кратна 5 м).

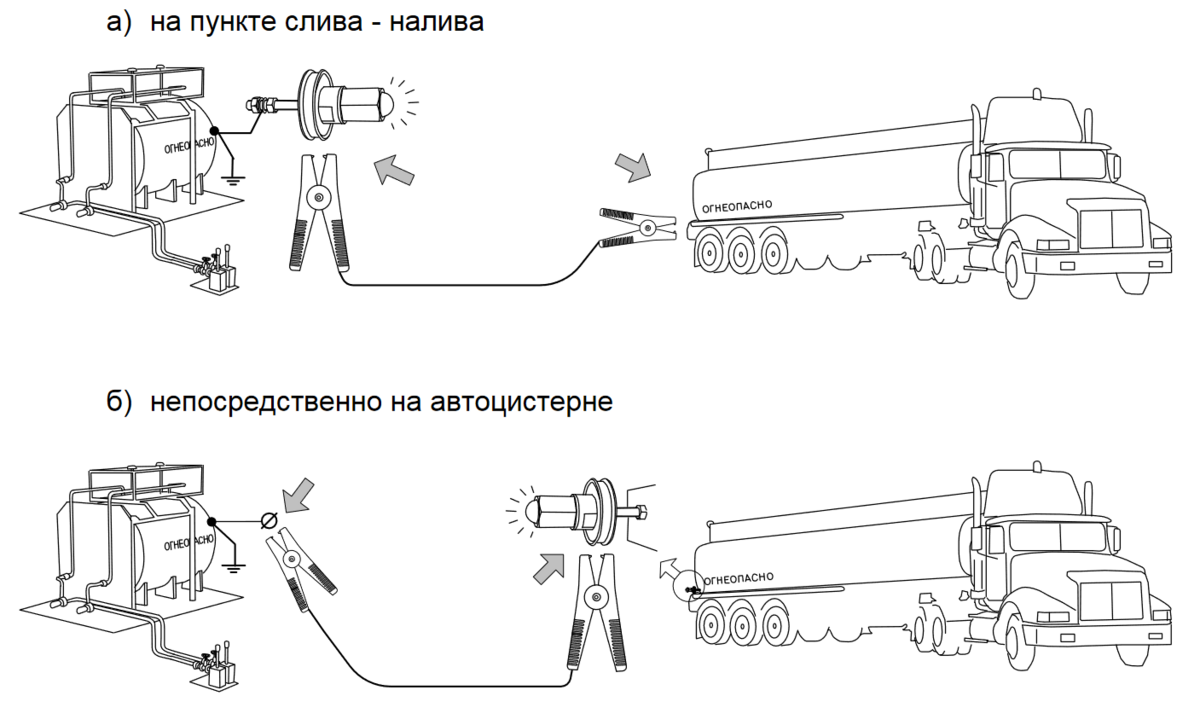

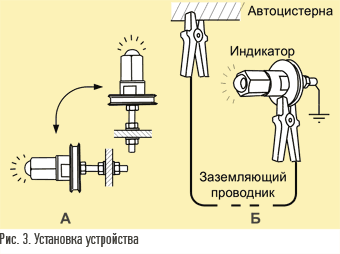

Принцип работы: один зажим заземляющего проводника присоединяется к металлической части корпуса автоцистерны или магистрали заземления, другой – к дисковым контактам индикатора, разделенным изолирующей шайбой (рис. 3Б). При этом происходит измерение переходных сопротивлений между контактами зажимов заземляющего проводника и сопротивления его проводов. Измеренное суммарное сопротивление не должно превышать 100 Ом – в этом случае загорается светодиод индикатора (прерывистым свечением), разрешая проведение операции слива-налива. Индикация продолжается на протяжении всей операции слива-налива, пока заземляющий проводник соединен с автоцистерной.
