Назначение, принцип работы

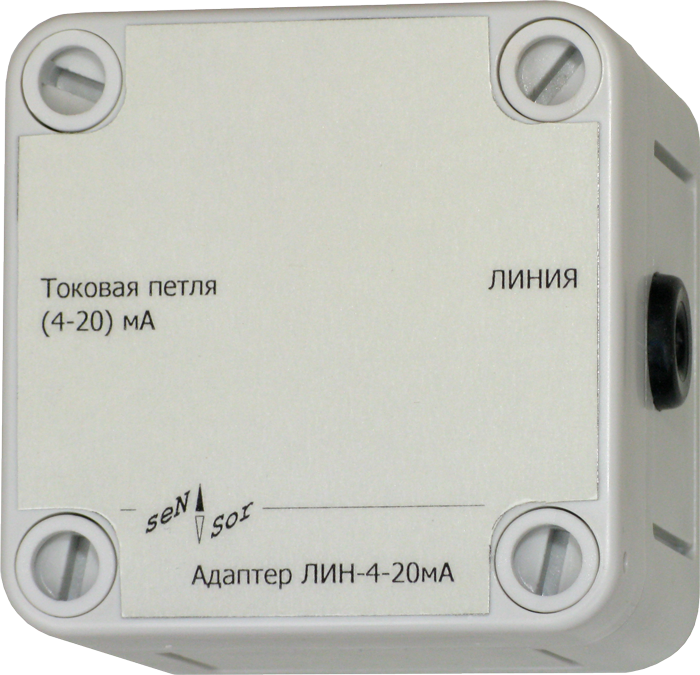

Адаптеры (рис. 1... 3) предназначены для преобразования значения измеряемого параметра датчика СИ СЕНС в сигнал токовой петли 4-20 мА. Адаптеры “...-24В” имеют встроенный блок питания, обеспечивающий питание датчиков в линии СИ СЕНС. Адаптеры “ВУУК -...” предназначены для эксплуатации во взрывоопасных зонах в соответствии с маркировкой взрывозащиты 1ExdIIBT4. Принцип работы: адаптер запрашивает значение выбранного измеренного параметра датчика и преобразует полученное значение в токовый сигнал 4-20 мА. Номенклатура, технические характеристики приведены в табл. 1, схемы соединений - рис. 4.

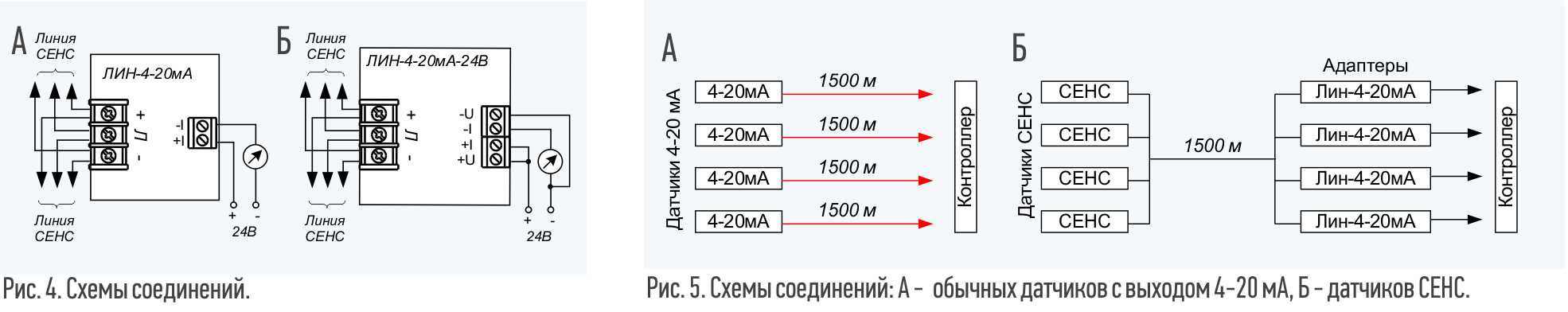

Преимущество применения датчиков СИ СЕНС с адаптерами ЛИН-4-20 мА заключается в том, что достаточно  только одного кабеля для получения данных от нескольких датчиков (рис. 5).

Обозначение

При заказе адаптеры обозначаются в соответствии с верхней строкой таблицы технических параметров (см. ниже). Жирным шрифтом выделены параметры, значения которых даны в  примечании.

Технические параметры

Обозначение адаптера

ЛИH-4-20мA-DIN

ЛИН-4-20мА

ЛИН-4-20мА-24В-А1)

ВУУК-ЗКВ-ЛИН-4-20мА-Б1)

ВУУК-ЗКВ-ЛИН-4-20мА-24В-Б1)

Тип корпуса, рис...

1

2

3

Схема соединений, рис...

2)

Напряжение питания, В 3)

6...12 (СИ СЕНС)

4...15 (СИ СЕНС)

12...42

4...15 (СИ СЕНС)

12...42

Ток потребляемый по цепи питания, не более

30 мА

5 мА

20 мА4) (при 24В)

5мА

20мА4)(при 24В)

Напряжение выходное (в линию СИ СЕНС), В

-

-

7+-0,5

-

7+-0,5

Ток нагрузки, А, не более

-

-

0,15

-

0,15

Параметры токового выхода:

- допустимое подаваемое напряжение, В

- диапазон изменения тока, мА



9...42

3,5...21,2

Приведенная погрешность преобразования:

- основная, %

- дополнительная температурная, %/10 °С



0,1

0,1

Материал корпуса

ударопрочный полистирол

сталь 09Г2С

Маркировка взрывозащиты

-

1ExdIIBT4

Диапазон температур окружающей среды, °С

-30 ... 50

5…50

-50 ... 60

Климатическое исполнение по ГОСТ 15150

УХЛ4*5)

-

УХЛ1* 5)

Степень защиты по ГОСТ 14254

IP20

IP66

Габаритные размеры, мм

17,5x91x70

65x65x57

125x155x70

Средний срок службы, лет, не менее

10

1)  - обозначения при заказе:

ЗКВ (или 2KB) - число кабельных вводов ВУУК.

А - признак наличия зажима для крепления на DIN-рейку: без обозначения - крепления нет; DIN - крепление есть.

Б - крепление защитной оболочки кабеля: без обозначения - УКМ 10; УКМ12/УК16/УКБК15 - соответствующее крепление оболочки кабеля.

2)  - схема показано упрощенно, подробнее - см. РЭ.

3)  - для токовой петли требуется отдельный источник питания (12...42)В.

4)  - без учета потребления устройств, подключенных к линии.

5)   - в указанном диапазоне температур окружающей среды.
