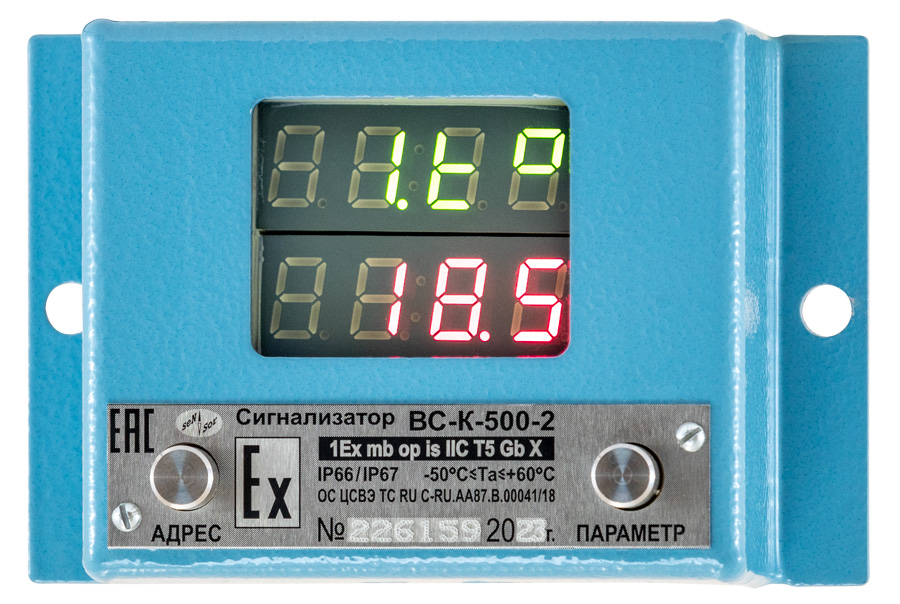

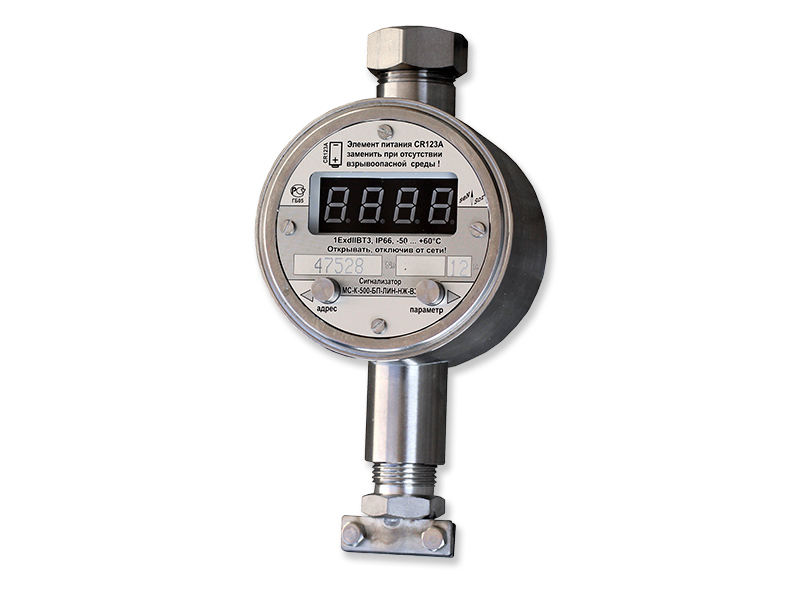

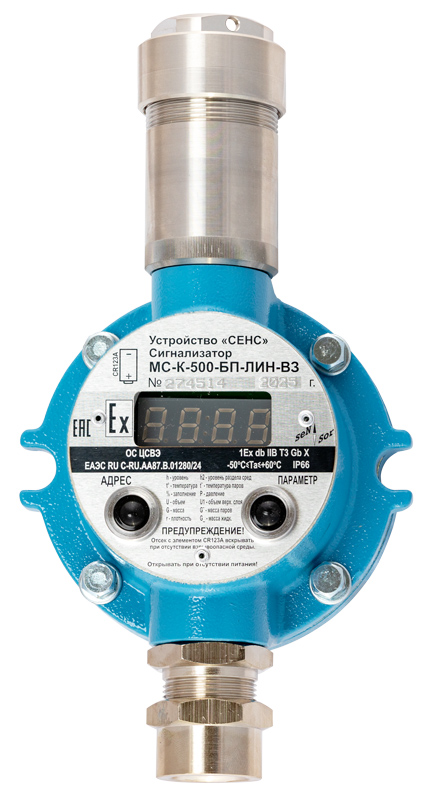

Сигнализаторы МС-К-500, ВС-К-500

Настройка, калибровка, диагностика и просмотр параметров с устройств СЕНС.

Применение

Применяются в составе системы измерительной «СЕНС» для выполнения следующих функций:

  • - отображения значений измеренных, контролируемых параметров;
  • - настройки (калибровки, программирования) устройств «СЕНС» (датчиков и вторичных приборов);
  • - сигнализации (индикации) достижения пороговых значений измеренных параметров;
  • - “сброса” сигнализации - нажатием на кнопку (отключение собственного сигнала и других сигнализаторов, в том числе ВС-5);
  • - проверки функций управления и сигнализации путем задания датчикам режима “эмуляции”;
  • - непрерывного диагностирования датчиков (с отображением кода неисправности);
  • - просмотра “скрытых” параметров (контрольных и калибровочных параметров датчиков);
  • - диагностики других вторичных приборов.

Принцип работы

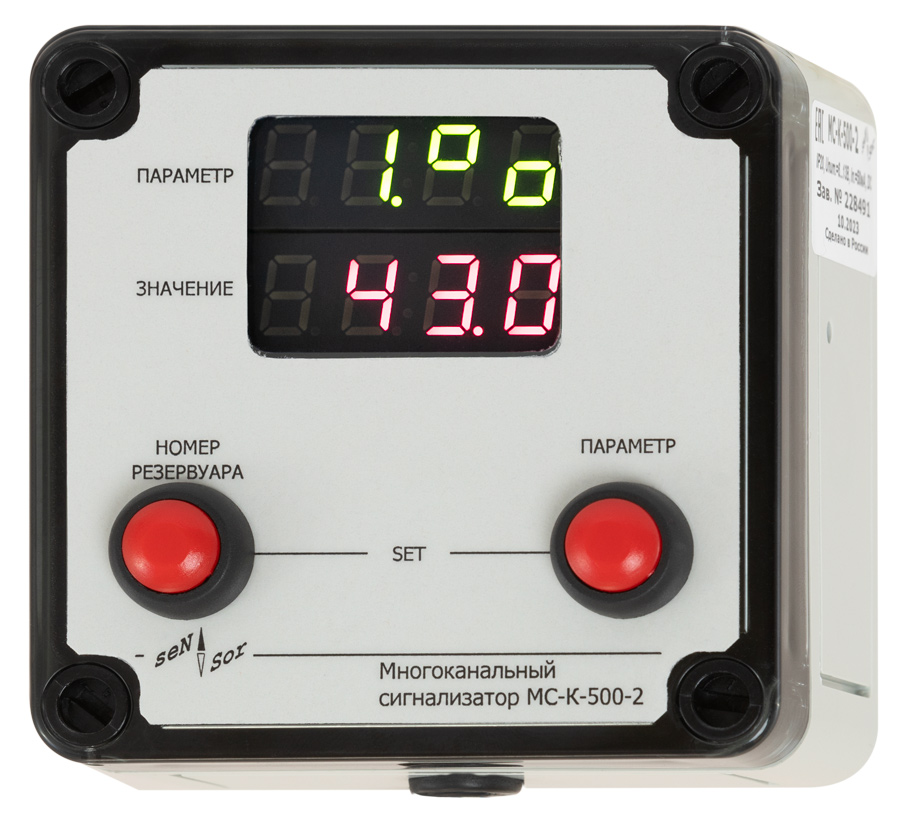

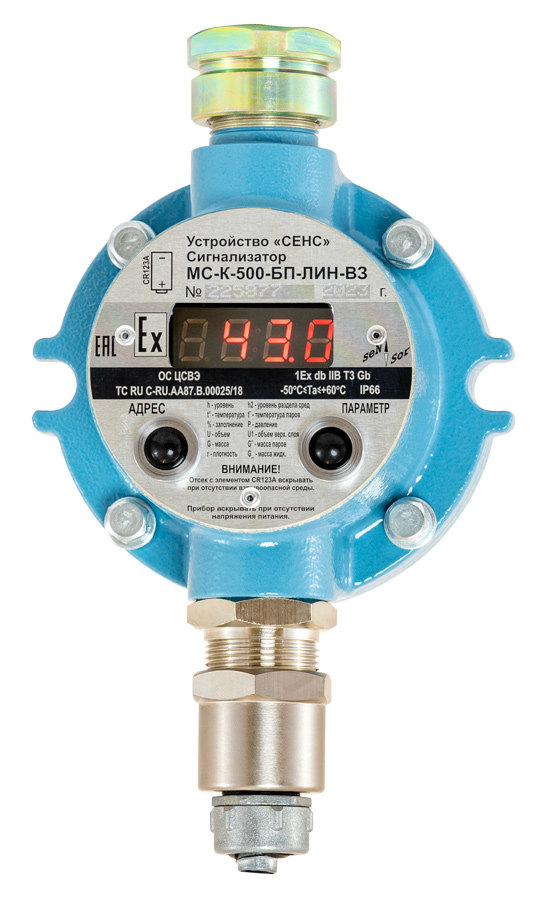

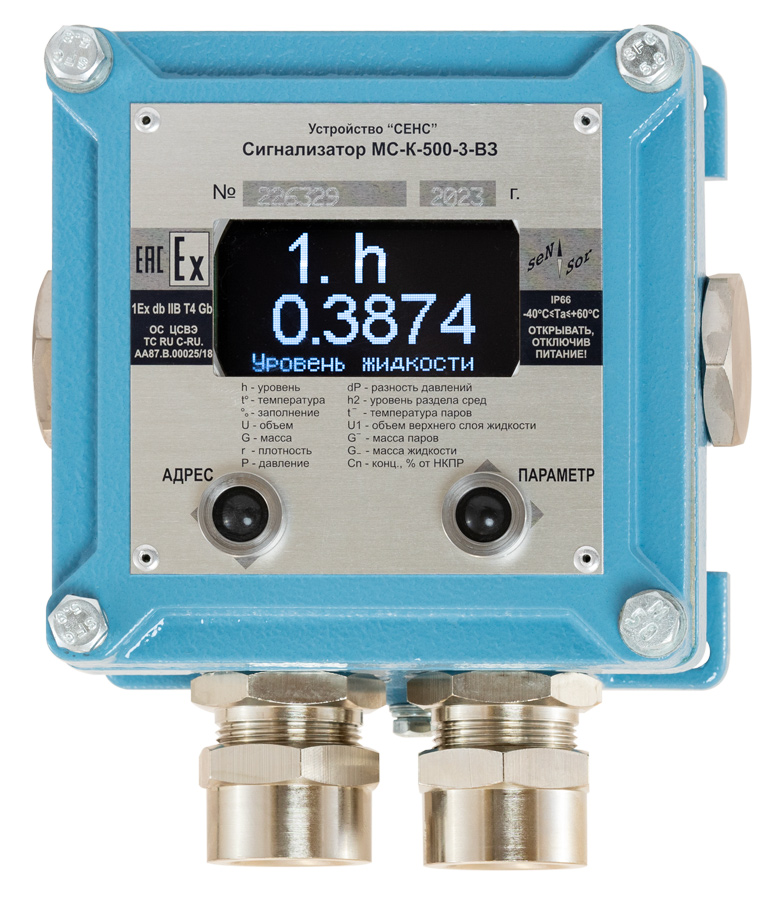

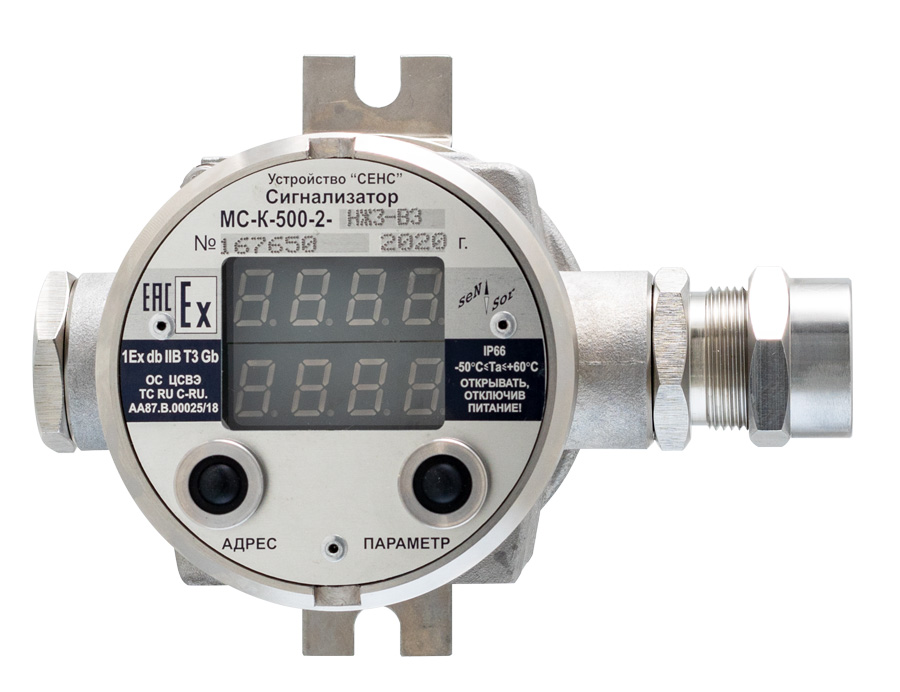

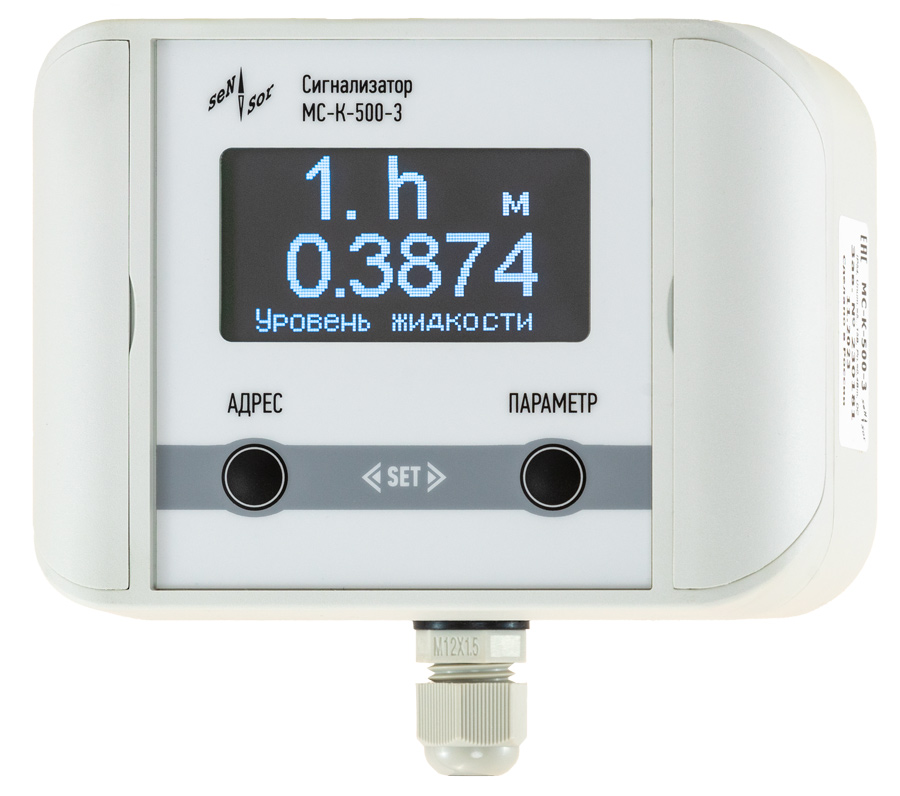

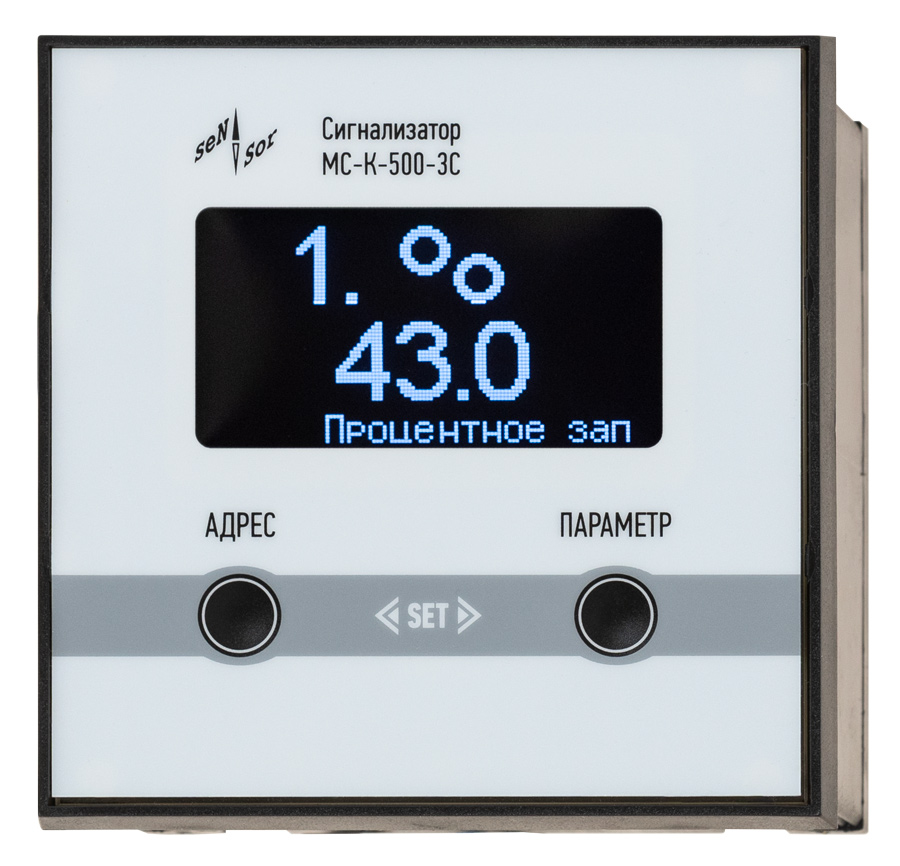

Отображение. Светодиодные дисплеи сигнализаторов имеют одну или две строки. Сигнализатор, имеющий одну строку, отображает полную информацию путем попеременной индикации адреса датчика, обозначения параметра и его значения. Сигнализаторы с OLED-дисплеем имеют три строки.

Управление. Осуществляется двумя кнопками: “Адрес” - выбор датчика; “Параметр” - выбор параметра. В режиме настройки: короткое нажатие - “движение по меню”, длительное - “изменение”.

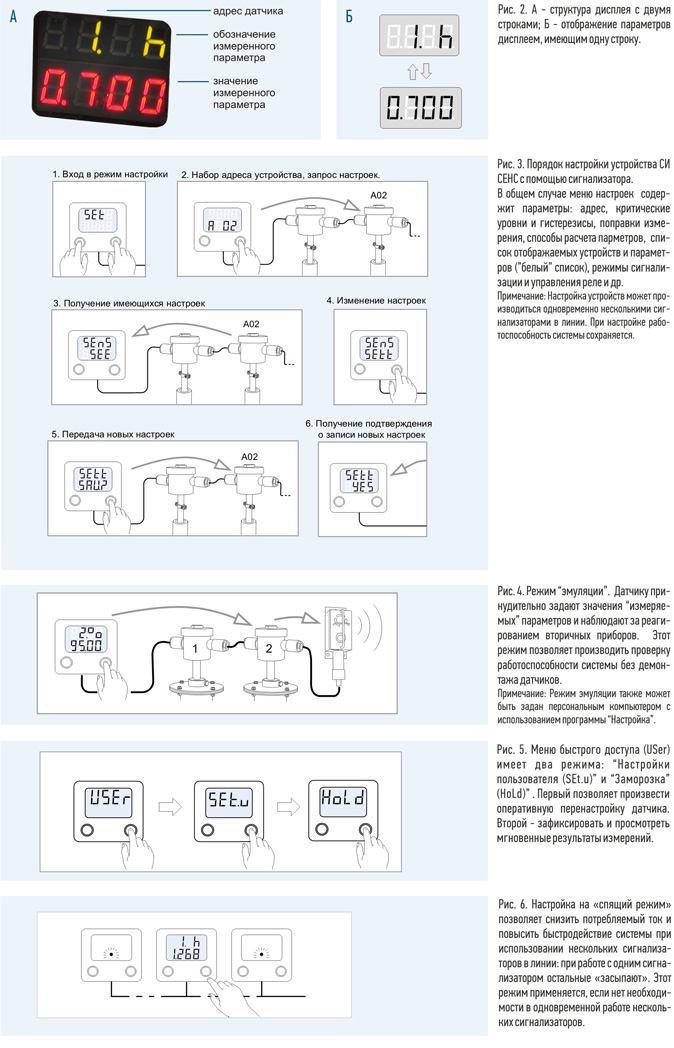

Режимы работы. Основные режимы работы сигнализаторов показаны на рисунке.
