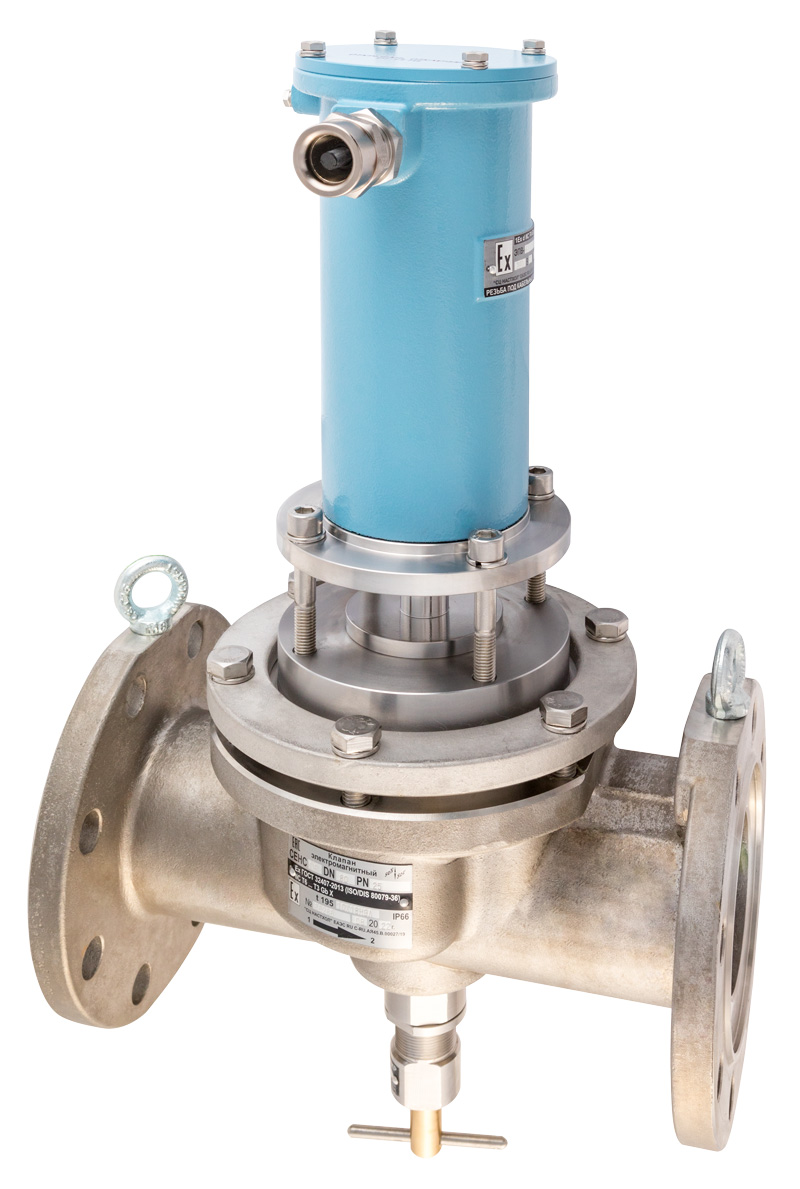

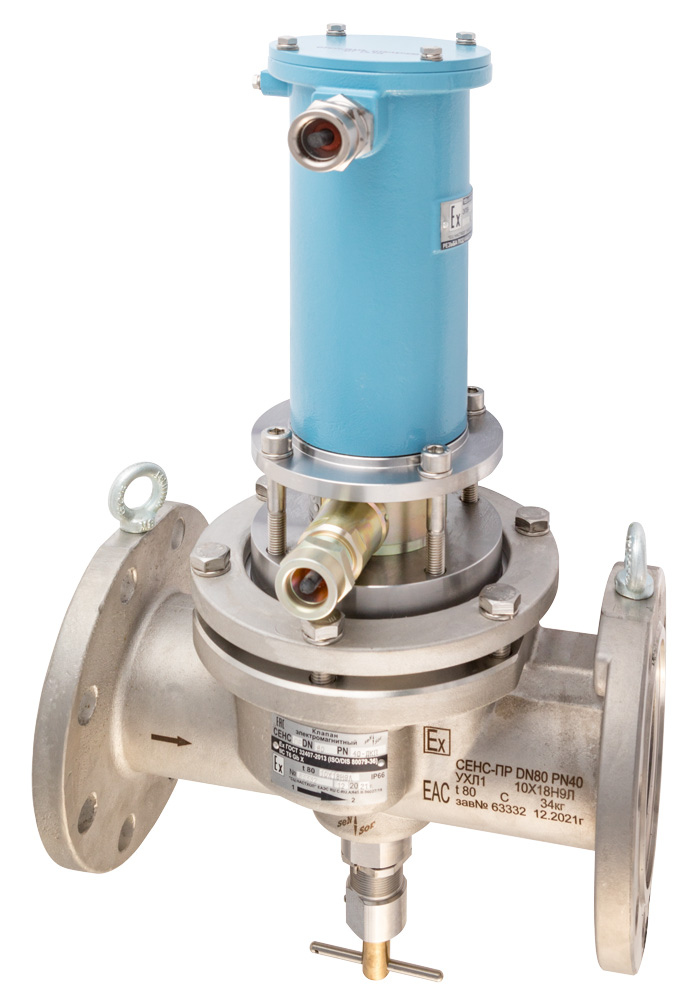

Клапаны СЕНС-ПР DN(15 .. 150)PN(25 .. 40)

Нормально закрытые. Ручной дублер. Датчик положения затвора на твердотельном реле. Сердечник привода изолирован от рабочей среды. Односторонняя подача среды.

Применение

Предназначены для работы в качестве запорного устройства с дистанционным электрическим и местным ручным управлением потоками жидких и газообразных сред в трубопроводах.

Применяются на нефтебазах и нефтеперерабатывающих заводах для выполнения требований по безопасности, обеспечивают быстрое аварийное перекрытие трубопроводов в стационарных технологических системах с нефтью и светлыми нефтепродуктами. Используются в узлах учета, системах слива / налива ж/д и автоцистерн, а также в печах подогрева нефти для отсечки газа, подаваемого на горелки.

Преимущественное применение: сырая и товарная нефть; светлые нефтепродукты; природный газ; азот; углекислый газ; инертные газы; топливный газ; попутный нефтяной газ с содержанием сероводорода не более 6%; кислород (исп. -О2 указывается в п. 14 обозначения); водород; метанол; горячая вода; насыщенный пар; и т. п.

Особенности

  • местный световой указатель положения затвора
  • арктическое исполнение от -60 °C
  • датчик конечных положений затвора (для DN25 .. 100)
  • исполнение для температур рабочей среды до 200°C
Все технические характеристики
Задать вопрос о СЕНС-ПР DN(15 .. 150)PN(25 .. 40)

Дополнительный датчик конечных положений затвора СЕНС-ДКП

Предназначен для определения крайних положений («открыт» / «закрыт») затвора электромагнитного клапана без подачи напряжения питания на его привод.

Размещается во взрывозащищённом корпусе с присоединительным штуцером, внутри которого находятся винтовые клеммные зажимы для подключения. Через корпус датчика проходит шток, связывающий подвижный сердечник соленоида электромагнитного привода и затвор клапана.

Схема управления датчика построена на микроконтроллере, который определяет положение штока, жёстко связанного с подвижным затвором клапана, и выдаёт сигналы на два твердотельных реле с одним общим контактом. В положениях затвора клапана «открыт» или «закрыт» – замкнуты общий контакт и контакт реле, соответствующего текущему положению. Схема датчика положений показана на рисунке.

Клапан закрыт: «К1» и «Общий» замкнуты, «К2» и «Общий» разомкнуты.

Клапан открыт: «К1» и «Общий» разомкнуты, «К2» и «Общий» замкнуты.

Цепи питания и сигнализации датчика положений гальванически развязаны.

Схема подключения дополнительного датчика конечных положений затвора СЕНС-ДКП

Технические характеристики датчика конечных положений затвора СЕНС-ДКП

Параметры электропитания:напряжение питания, Вот 10 до 36
потребляемая мощность, Вт, не более0,5
Коммутационные параметры реле:тип выходасухой контакт
коммутируемое напряжение (AC/DC), В, не более60
коммутируемый постоянный ток (эффективное значение переменного тока), мА, не более100
максимальное сопротивление замкнутых контактов, Ом2
максимальный ток утечки на разомкнутых контактах при напряжении 60 В, мкА4
Параметры кабеля для подключения:сечение проводников, мм²от 0,15 до 1,5
диаметр кабеля по изоляции, ммот 5 до 12
Температура окружающей среды, °Cот -50 до +60
Маркировка взрывозащиты1Ex d IIC T4 Gb Х
