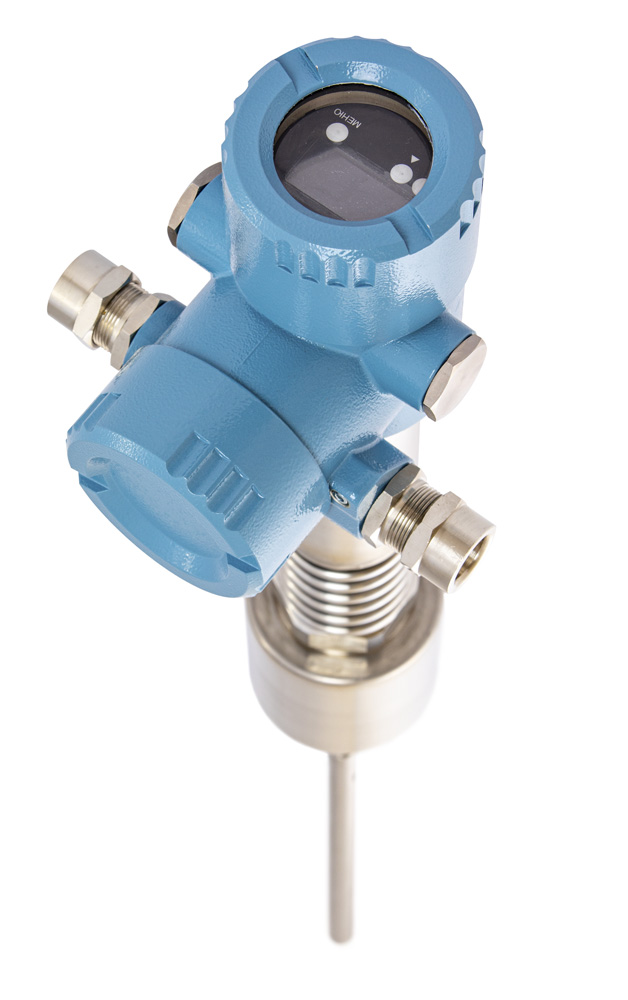

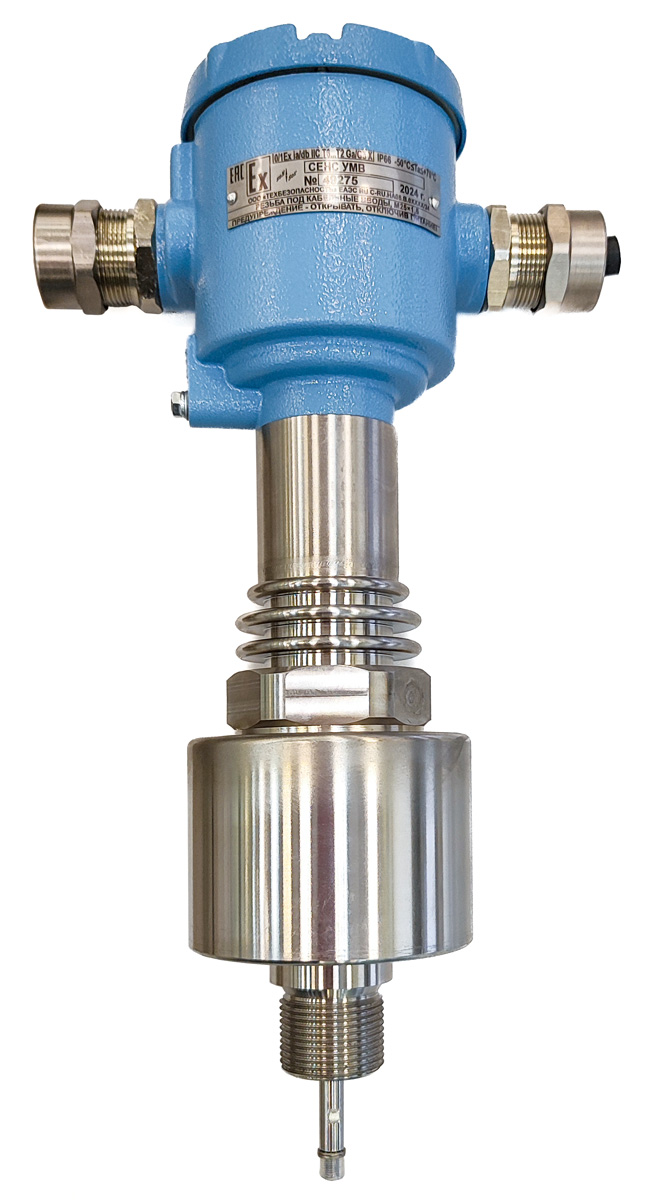

Волноводный рефлекс-радарный уровнемер СЕНС УМВ
Применение
Волноводный рефлекс-радарный (TDR) уровнемер предназначен для непрерывного измерения уровня и (или) уровня раздела жидких сред с диэлектрической проницаемостью не менее 1,6 в резервуарах.
TDR-уровнемер преобразует значение уровня [раздела сред] в унифицированный токовый сигнал 4–20 мА и (или) цифровой кодированный сигнал на базе протокола HART.
Точность измерения рефлекс-радарного уровнемера СЕНС УМВ не зависит от изменения химических и физико-механических параметров среды: образования конденсата, паров, перепадов давления и температуры, изменения электропроводности или диэлектрических свойств.
Благодаря целому набору уникальных эксплуатационных характеристик, делающих применение микроволнового уровнемера СЕНС УМВ более предпочтительным по сравнению с другими типами уровнемеров с аналогичными заявленными возможностями, он может применяться в современных системах АСУТП, РСУ, ПАЗ на объектах химической, нефтехимической, фармацевтической и пищевой промышленности, в машиностроении и судостроении.
Основные объекты эксплуатации: предприятия, занимающиеся добычей и переработкой нефти и газа (НПЗ, ГПК, ГХК и т. п.)
Особенности
- измерение «от торца волновода»
- сейсмостойкость 9 баллов по шкале MSK-64
- выходной сигнал 4-20 мА (HART)
- погрешность измерения от ±2 мм
- двухпроводное подключение
- рабочее давление до 32 МПа
- температура рабочей среды от -196 до +450 ℃
Принцип работы

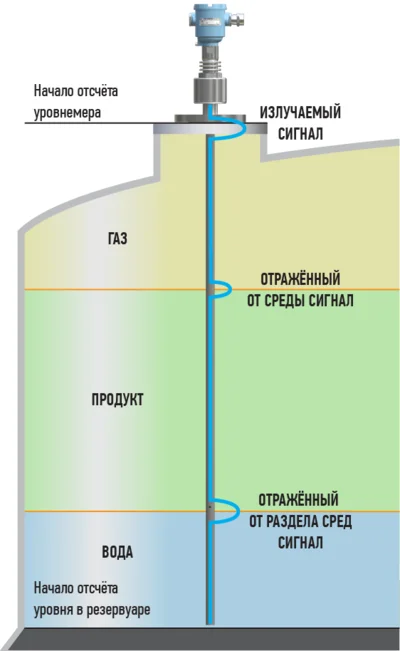

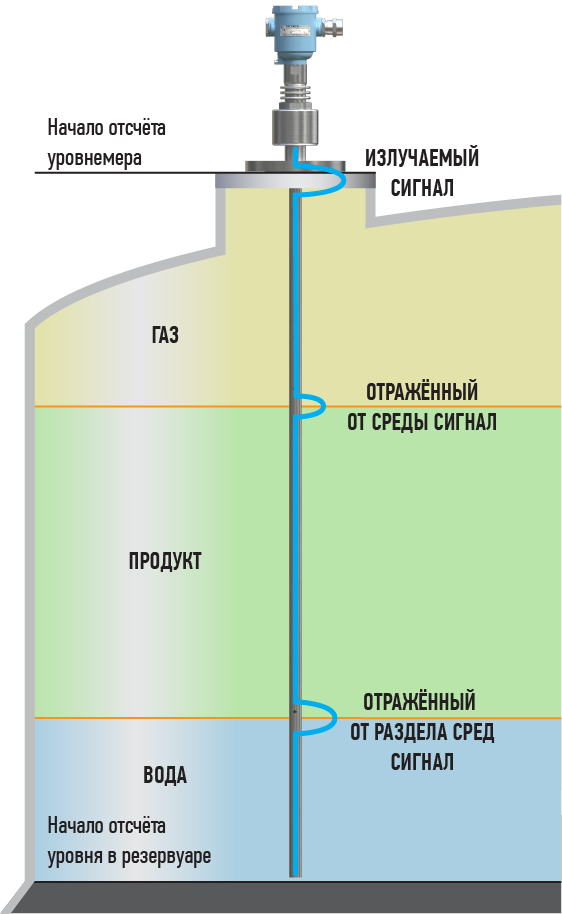

Действие волноводного радарного уровнемера основано на технологии рефлектометрии (TDR) – измерении времени распространения электромагнитного импульса по волноводу от момента излучения импульса до момента приёма обратного импульса, отражённого от поверхности контролируемой среды, диэлектрическая проницаемость которой отличается от газовоздушной смеси, расположенной над контролируемой средой (или раздела фаз между двумя жидкостями с различной диэлектрической проницаемостью).
Примечание. Волноводные рефлекс-радарные уровнемеры TDR СЕНС УМВ могут осуществлять измерения уровня раздела двух жидких сред при условии, что их диэлектрические проницаемости различаются.
Конструкция

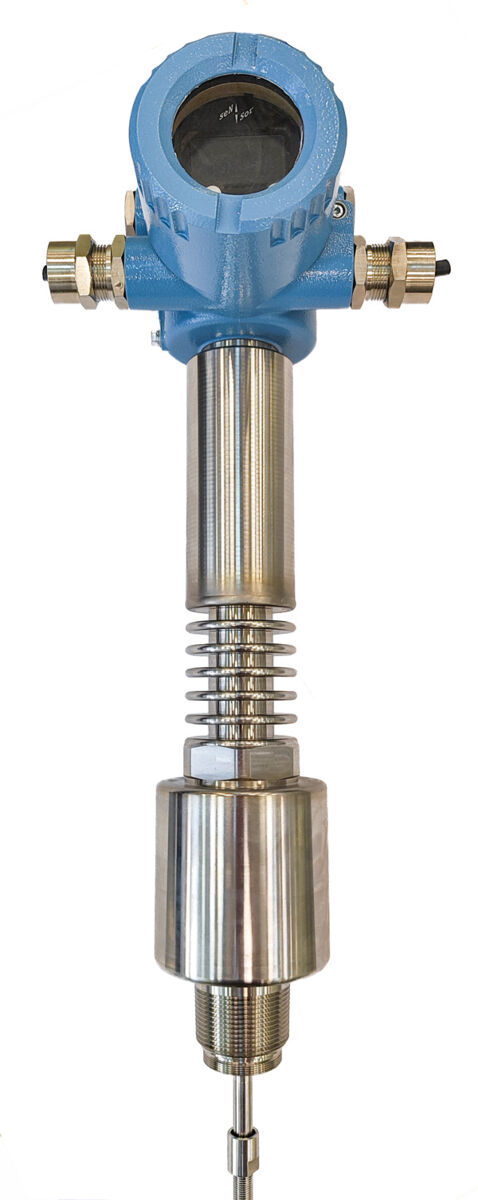

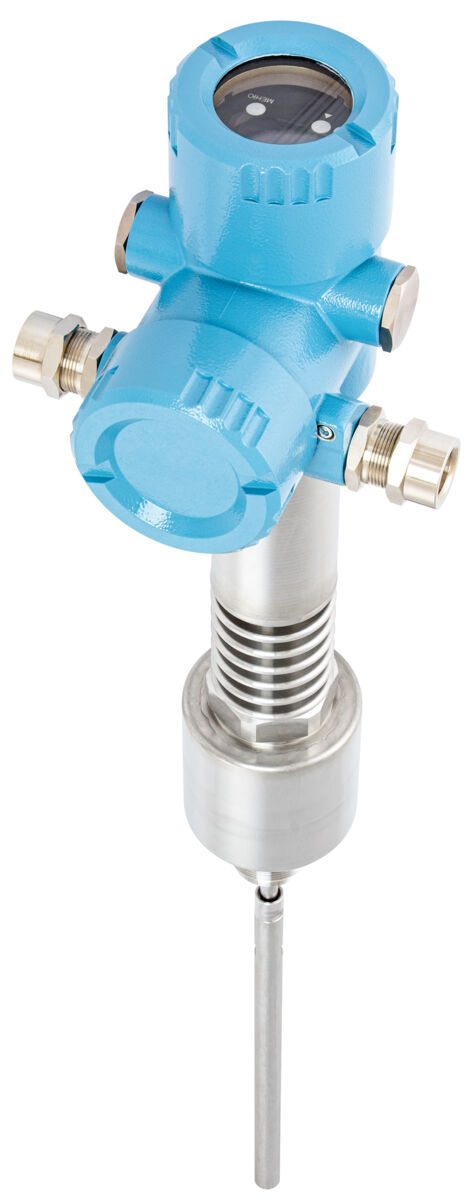

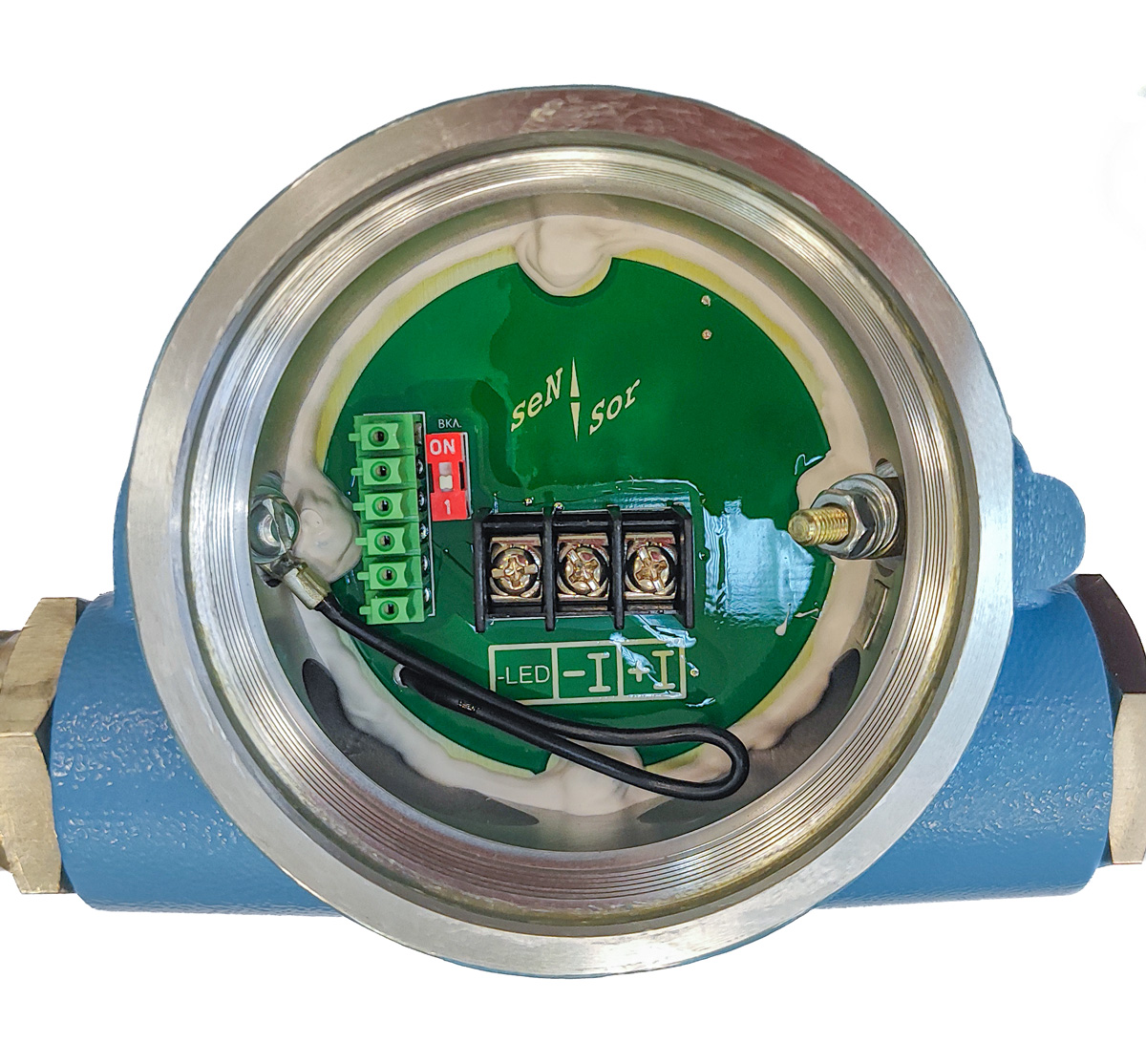

Корпус TDR-уровнемера СЕНС УМВ изготавливается из алюминиевого сплава АК7ч с окисным фторидным электропроводным покрытием, окрашивается порошковой краской (по заказу из коррозионностойких сталей). Имеет внешний и внутренний зажимы заземления, один или два кабельных ввода. По заказу комплектуется различными типами устройств крепления защитных оболочек кабелей. Внутри корпуса размещён электронный блок с клеммами для подключения, доступ к которым осуществляется через съёмную крышку.

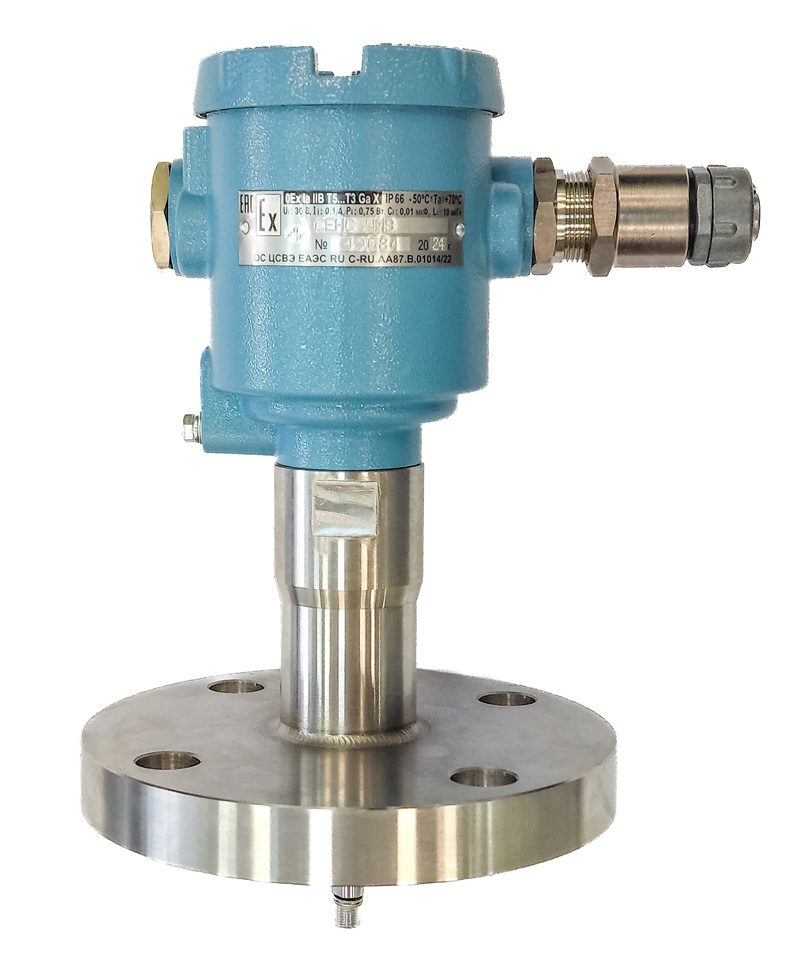

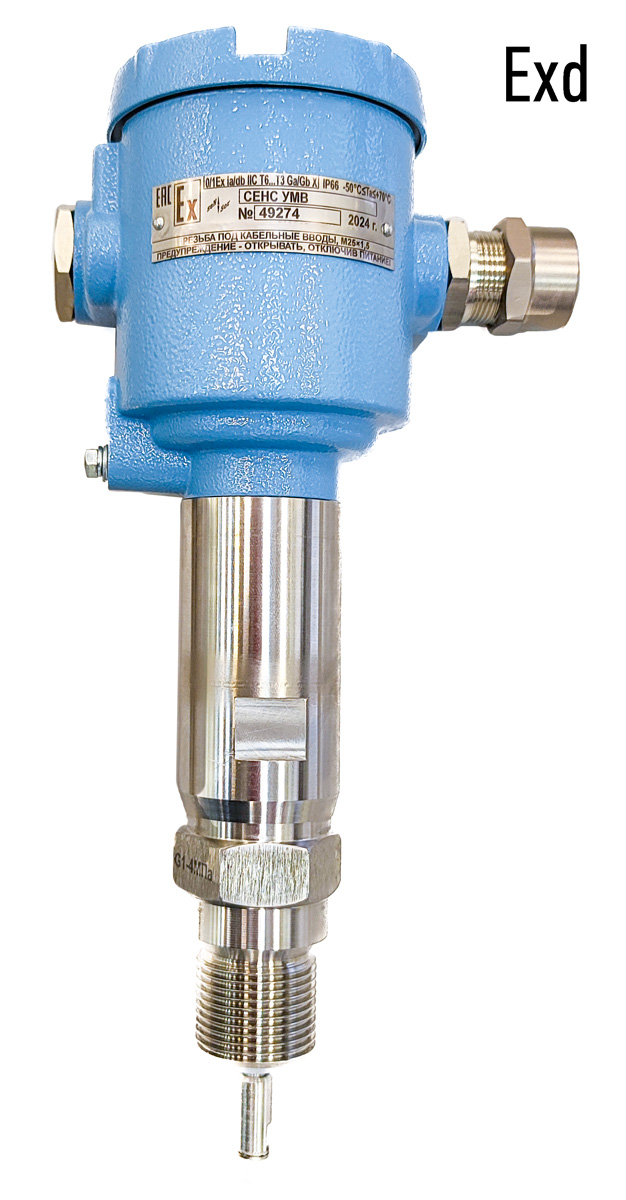

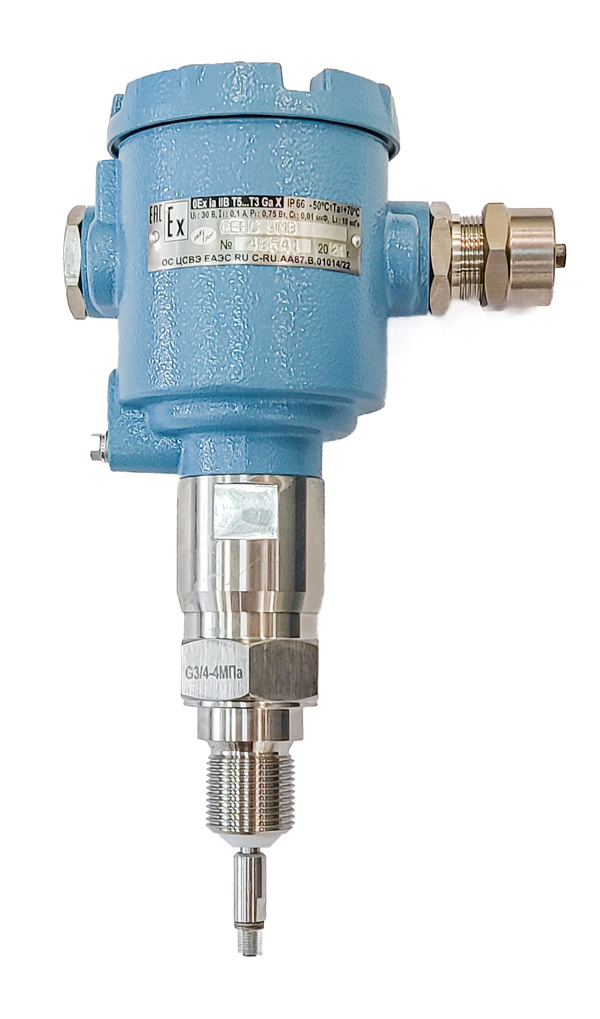

Уровнемер поставляется с нерегулируемым фланцевым или резьбовым устройством крепления.

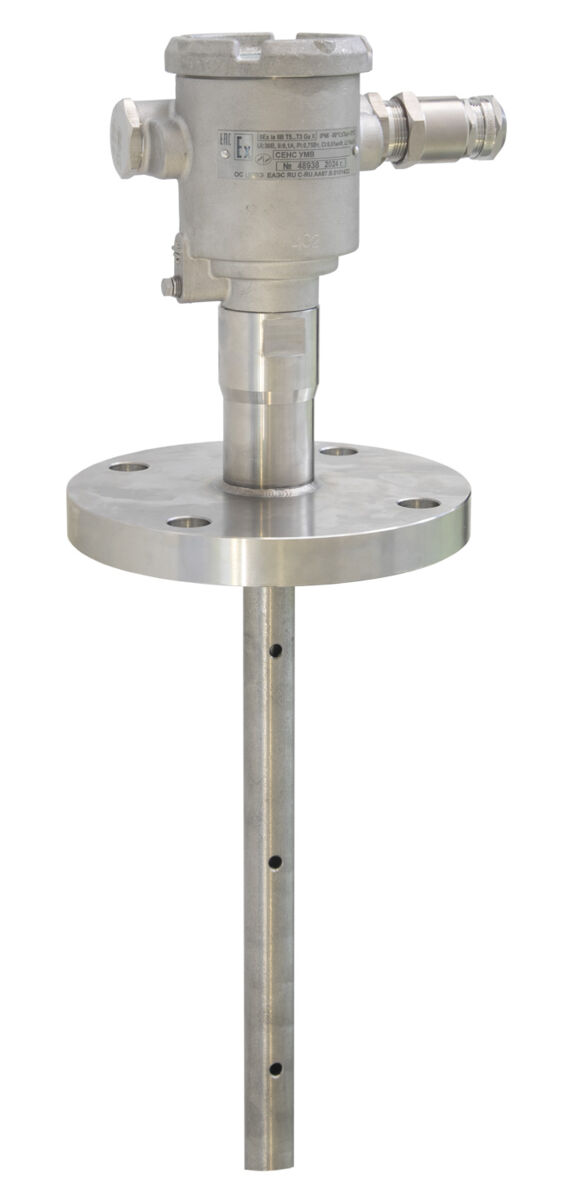

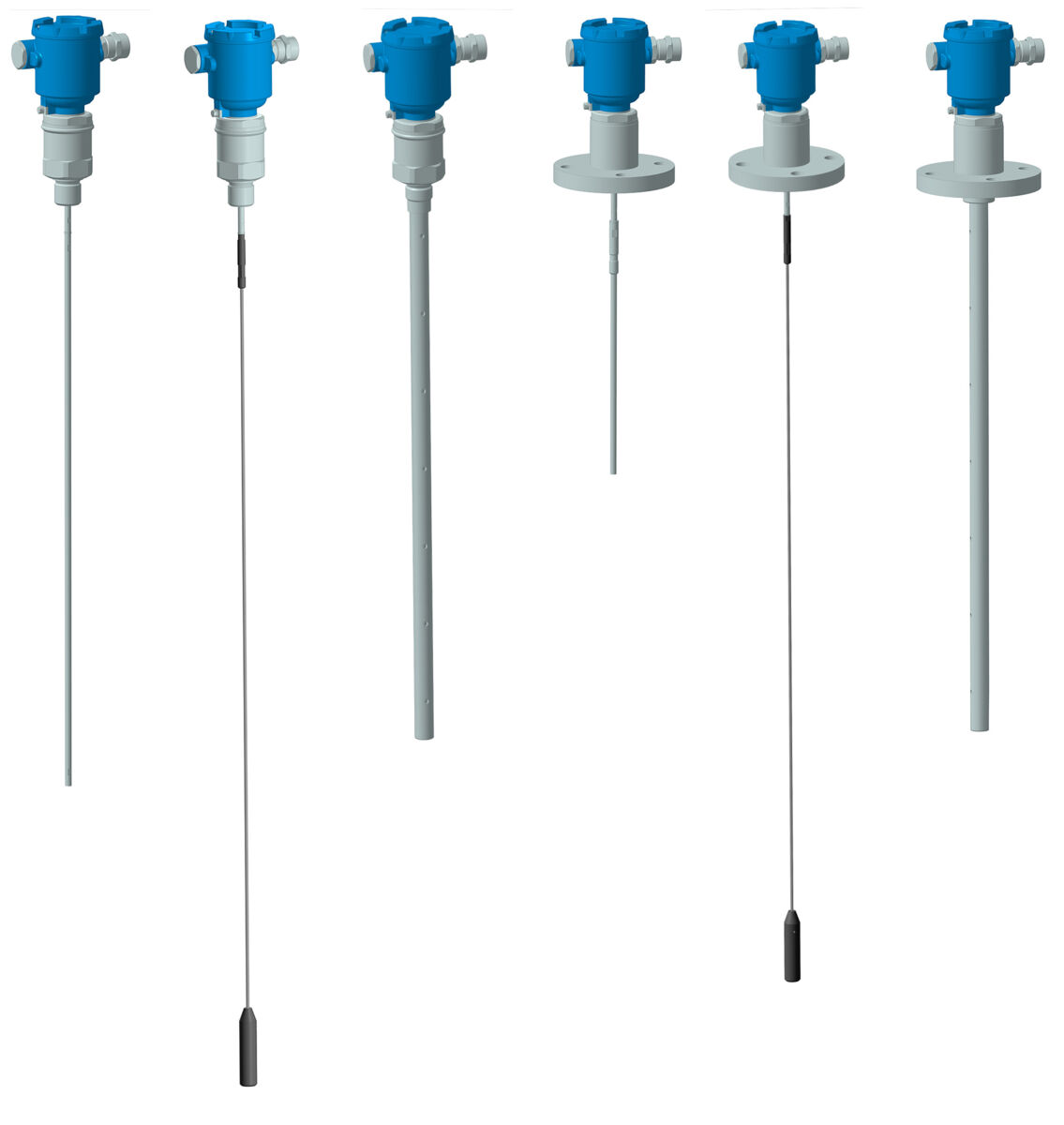

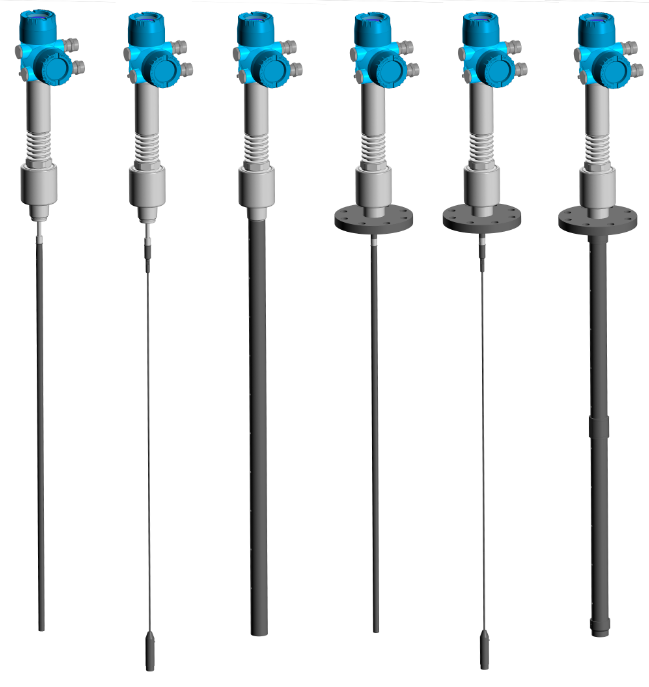

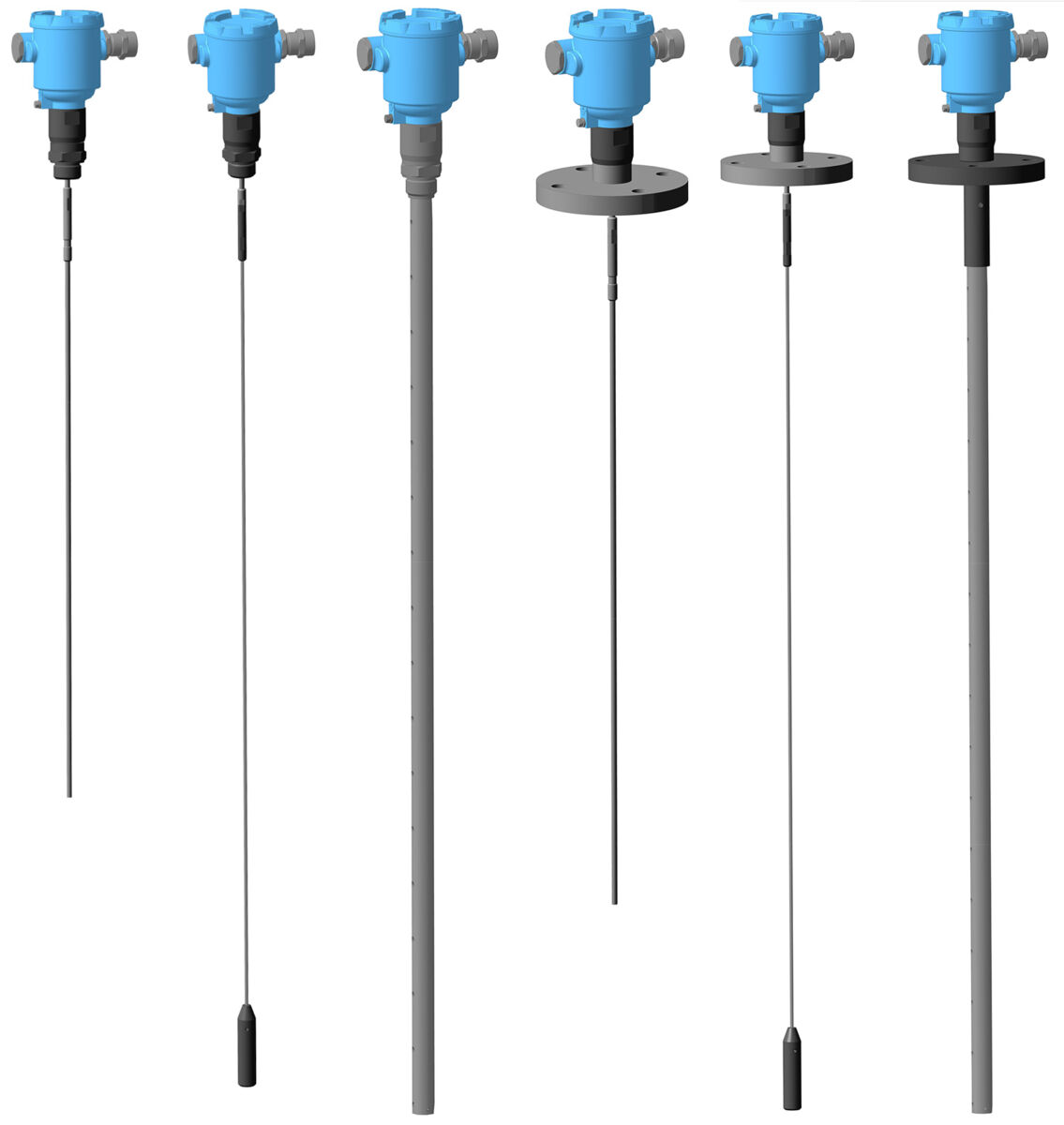

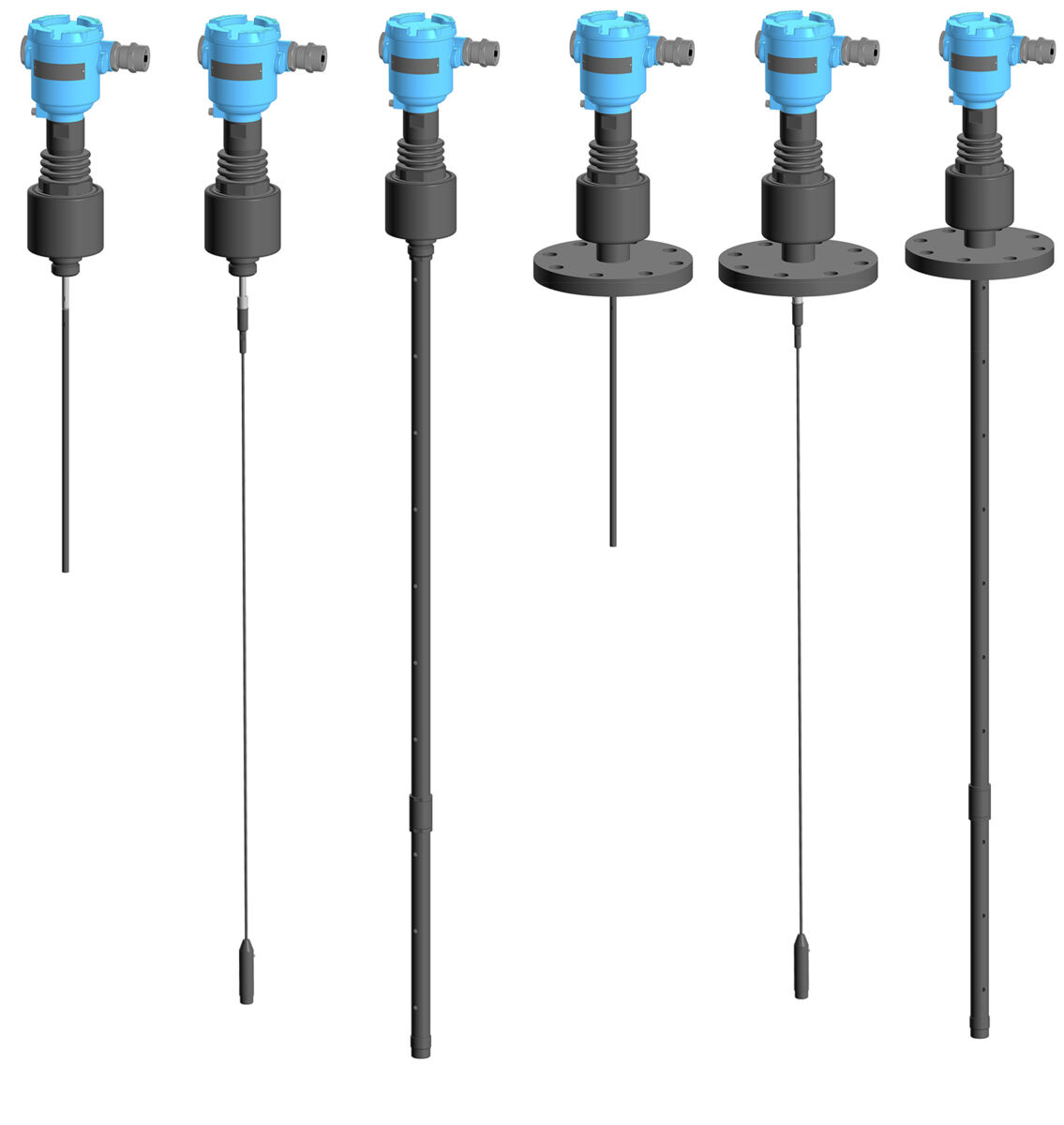

Волноводный радарный уровнемер TDR СЕНС УМВ в зависимости от модели может иметь диапазон измерений до 6 000 мм при использовании коаксиальных или стержневых волноводов и до 15 000 мм при использовании тросовых волноводов.

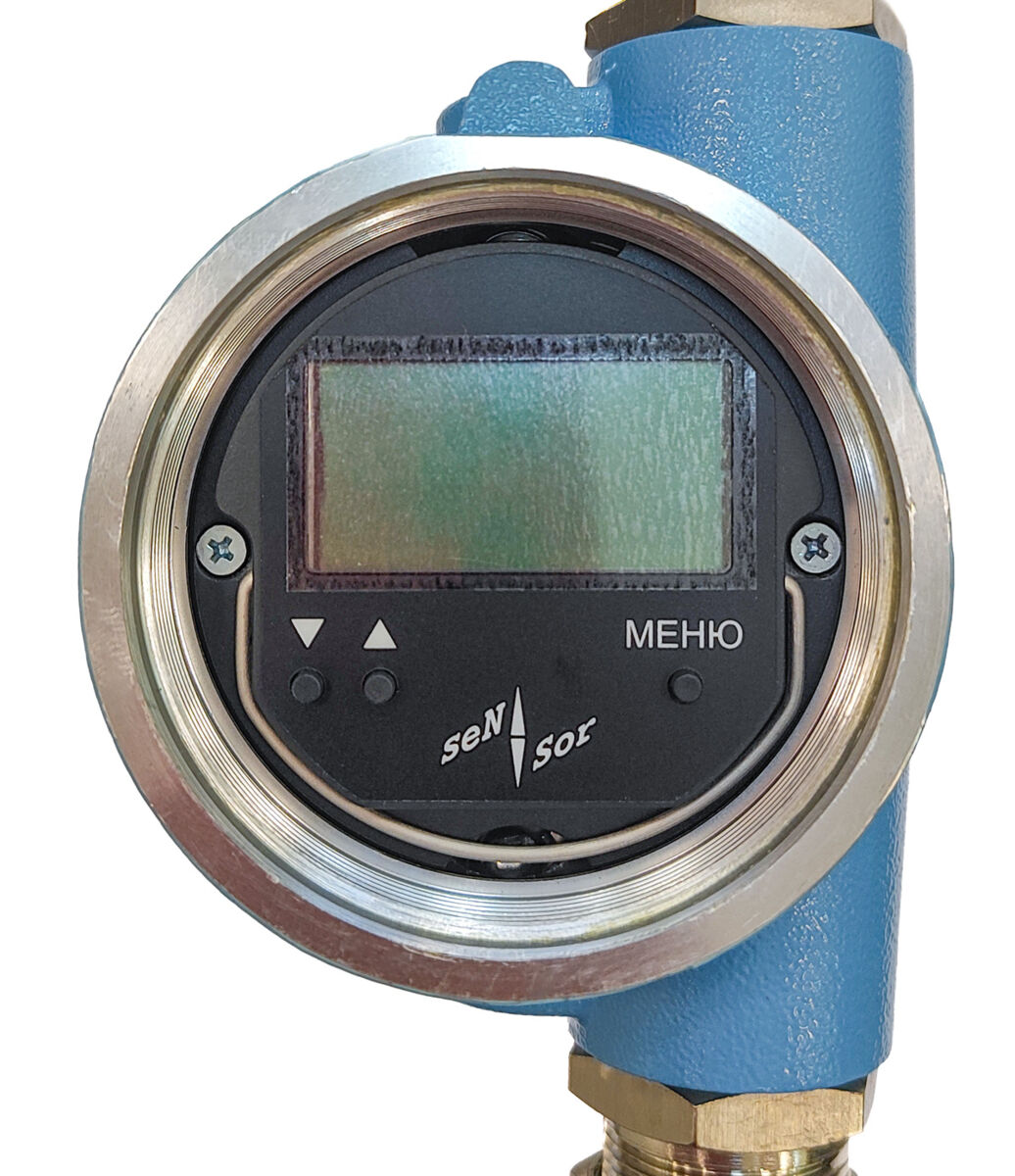

Рефлекс-радарный микроволновой уровнемер отображает измерительную информацию на встроенном индикаторе (при его наличии) и обеспечивает её передачу по 2-проводному соединению в виде аналогового унифицированного сигнала 4–20 мА и (или) цифрового сигнала по протоколу HART.
