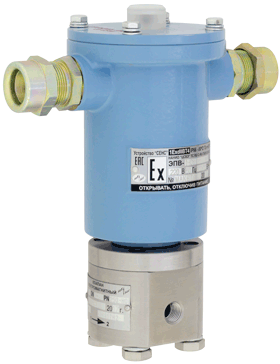

Клапан СЕНС-ПР DN20PN250-НО
Нормально открытые. Датчик положения затвора на твердотельном реле. Односторонняя подача среды.

Подробные технические характеристики

Номинальный диаметр (DN), мм101520
Эффективный диаметр, мм101520
Номинальное давление (PN), кгс/см²250
Перепад давлений (ΔP) в прямом направлении, кгс/см²от 0 до 250
Перепад давлений (ΔP) в обратном направлении, кгс/см²не применяется 1)
Пробное давление, кгс/см²320
Герметичность затвора по ГОСТ Р 54808класс «А»
Материал корпусасталь 14Х17Н2
Время открытия / закрытия затвора, с, не более1 / 1
Напряжение питания
~ 220 В, 50 Гц24 В (по заказу)
Потребляемая мощность (PФ / PУД), Вт
300 / 10200 / 5
Продолжительность включения, %100
Частота включения, цикл / мин, не более6
Температура рабочей среды, °Cот минус 50 до плюс 80 (кратковременно до 100)
Температура окружающей среды, °Cот минус 50 (от минус 60 - по заказу) до плюс 60
Маркировка взрывозащиты1Ex d IIC T4 Gb X, Ex ГОСТ 32407-2013 (ISO/DIS 80079-36) IIC T6 Gb X
Положение на трубопроводеприводом вверх ±90°
Тип присоединениямуфта G1/2 2)муфта G3/4 2)муфта G1 2)
Габаритные размеры, мм:A, не более217217217
B, не более154154154
C727272
Масса, кг, не более10
Полный срок службы, лет40

Примечания.

1) При подаче давления в обратном направлении клапан откроется.

2) В соответствии с ГОСТ 22526-77 (другое – по заказу)
