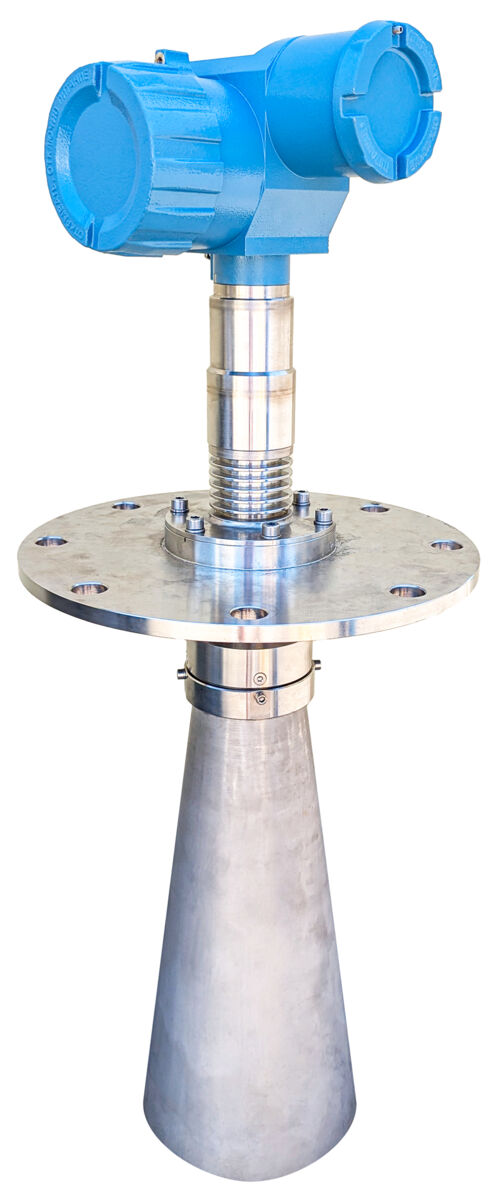

Радиоволновой уровнемер СЕНС УР3
Продукция включена в реестр российской промышленной продукции
Применение
Предназначен для измерения уровня жидких сред в технологических и товарных резервуарах при учётно-расчётных и технологических операциях.
Осуществляет измерение уровня в металлической успокоительное трубе, установленной в резервуаре.
Имеет взрывозащищённое и невзрывозащищённое общепромышленное исполнение.

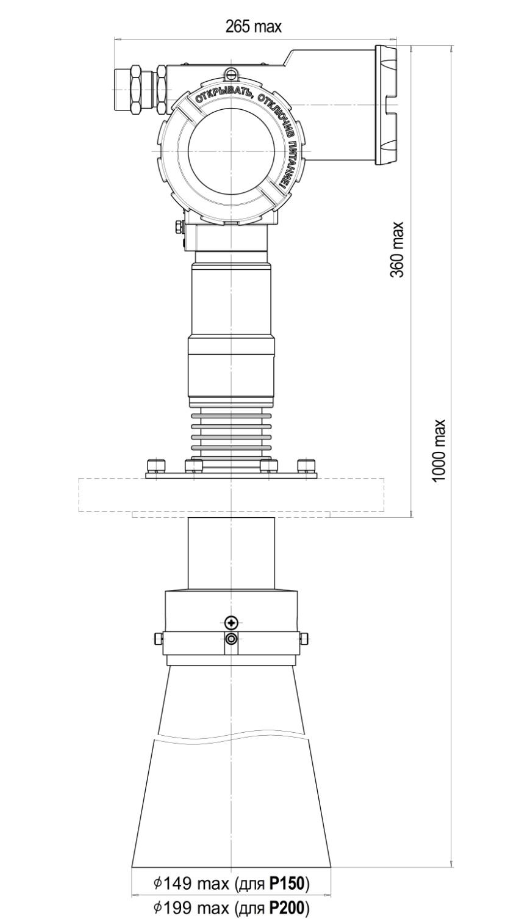

Описание
Состоит из корпуса и антенны, смонтированной на устройстве крепления. Корпус изготавливается из алюминиевого сплава АК7ч с окисным фторидным электропроводным покрытием, окрашивается порошковой краской (по заказу из коррозионностойких сталей 12Х18Н9ТЛ, 12Х18Н10Т). Имеет внешний и внутренний зажимы заземления, два кабельных ввода. По заказу комплектуется различными типами устройств крепления защитных оболочек кабелей.
Варианты исполнения отличаются типом устройства крепления к резервуару, наличием / отсутствием рупора антенны, модуля индикации.
Внутри корпуса установлен электронный модуль с клеммным зажимом для подключения и блокировочным переключателем, доступ к которым осуществляется через съёмную крышку.
Антенна предназначена для излучения радиоволн высокой частоты внутри успокоительной трубы резервуара. Внутренняя часть антенны выполнена в виде планарной антенной решетки. Внешняя часть антенны – в виде крышки из фторопласта Ф-4.
Принцип работы
По принципу работы уровнемер является радиоволновым частотным дальномером с линейной частотной модуляцией (ЛЧМ/FMCW) излучаемой частоты.

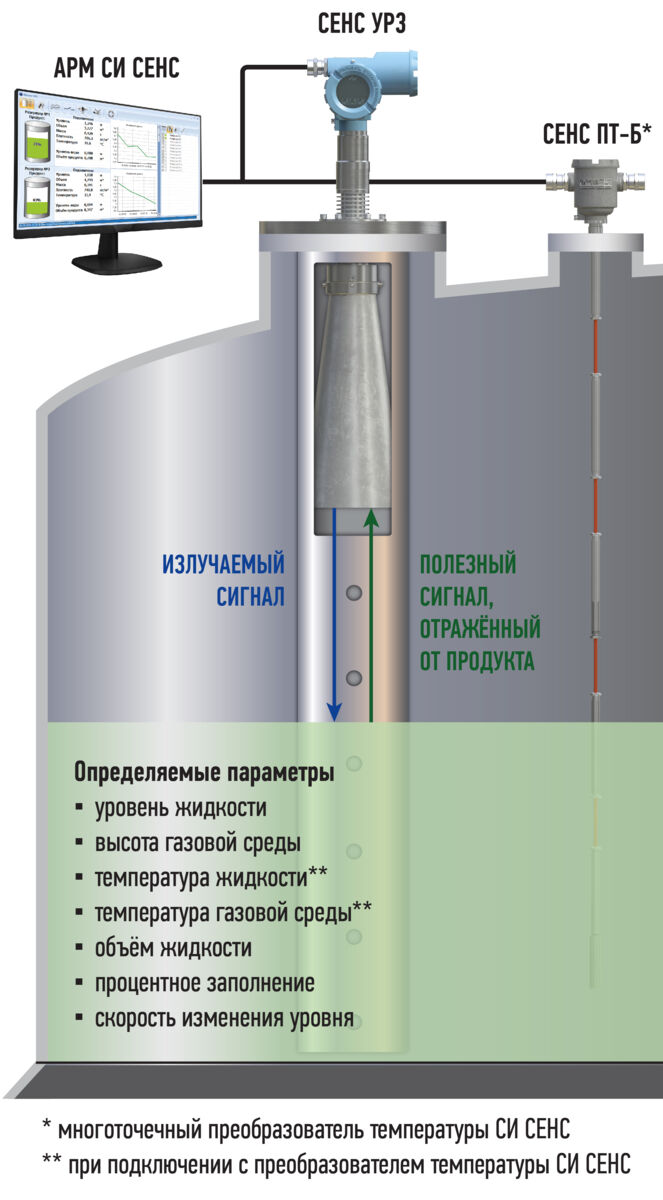

Уровнемер излучает радиоволны внутри успокоительной трубы резервуара в направлении поверхности измеряемой среды, и принимает отражённый от неё сигнал, измеряя расстояние до поверхности среды. Уровень среды определяется относительно базовой высоты установки уровнемера в резервуаре (от его дна до плоскости установочного фланца).
