Датчик-индикатор уровня с автономным питанием ПМП-116

Индикация (5 .. 95%) заполнения резервуаров с дискретностью ≈10%. Применение на транспортных резервуарах. Автономное питание от встроенного элемента.

Применение

Предназначен для индикации относительного заполнения резервуара посредством встроенной в корпус светодиодной шкалы.

Обеспечивает визуальный контроль относительного заполнения резервуара в диапазоне от 5 до 95% от полного объёма с интервалом ~10%.

Может применяться для светлых нефтепродуктов, сжиженных углеводородных газов, нефти, воды, а также других пищевых, агрессивных, ядовитых жидких сред.

Основные объекты эксплуатации:

<

ul>

  • АЗС, нефтебазы, НПЗ и другие опасные производственные объекты, требующие применения взрывобезопасного оборудования
  • ёмкости хранения и транспортировки жидких сред в нефтяной, газовой, химической, фармацевтической, кораблестроительной и пищевой промышленности
  • Особенности

    • маркировка взрывозащиты Ga/Gb Ex db IIB ТЗ
    • взрывобезопасное исполнение
    • химостойкое исполнение для химически-активных жидкостей
    • местная светодиодная индикация
    Все технические характеристики
    Задать вопрос о  ПМП-116

    Описание

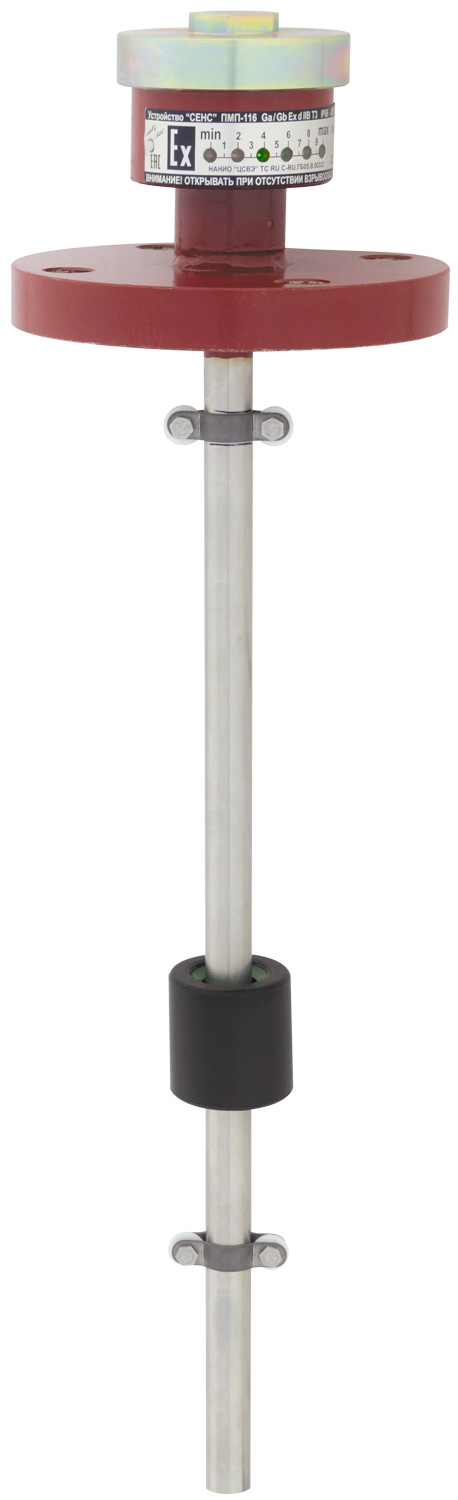

    Корпус изготавливается из стали 09Г2С с окисным фторидным электропроводным покрытием, окрашивается (по заказу из коррозионностойких сталей 12Х18Н9ТЛ, 12Х18Н10Т). На наружной цилиндрической части корпуса находится светодиодная шкала.

    Внутри корпуса размещена электронная плата и литиевый элемент питания. Доступ к плате для замены элемента питания осуществляется через съёмную крышку.

    Крепление к резервуару изготавливается в соответствии с техническим заданием заказчика.

    По направляющей, изготовленной из коррозионностойкой стали 12Х18Н10Т, свободно перемещается поплавок с магнитом. В направляющей находится плата с герконами и резисторами, которые соединены по схеме резистивного делителя напряжения.

    Индикация уровня жидкости осуществляется периодически кратковремнными вспышками диодов на шкале, в зависимости от положения поплавка, который магнитным полем воздействует на герконы.
