Корпуса приборов с видом взрывозащиты «d»

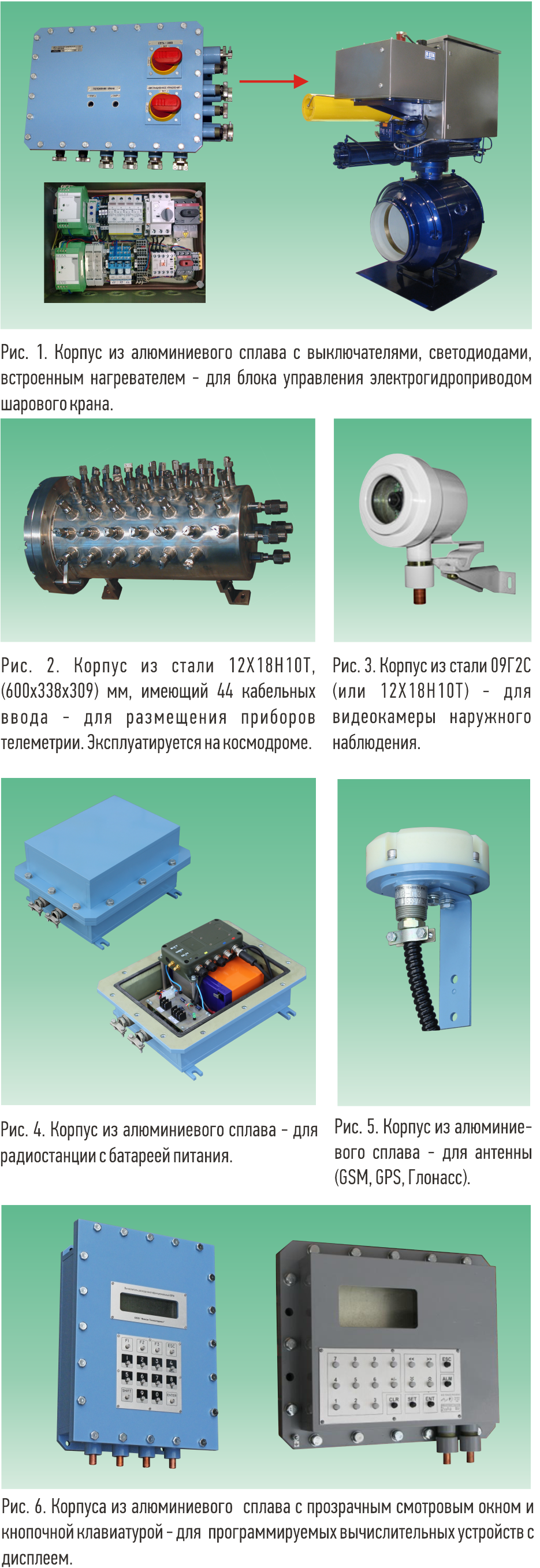

Фотографии некоторых корпусов, выполненных по техническим заданиям заказчиков, показаны на рисунках 1, 2 и 3.

Устройство

Корпуса изготавливаются механической обработкой и сваркой. Корпуса из алюминиевого сплава анодируются и покрываются порошковой краской. Стальные корпуса покрываются гальваническим цинком и порошковой краской. Герметичность корпусов обеспечивается резиновыми уплотнениями крышки и кабельных вводов.

Технические параметры

Маркировка взрывозащиты корпусов из алюминиевого сплава - 1ExdIIBT4, стальных корпусов - 1ExdIIBT4 или 1ExdIICT4. Степень защиты от внешних воздействий IP66. Температура окружающей среды - от -50 до +60 ℃.

Варианты исполнения

Корпуса могут иметь произвольное количество кабельных вводов и могут оснащаться смотровыми окнами, кнопками управления, поворотными ручками для управления выключателями, петлями - держателями передней стенки.

В техническом задании на разработку корпуса отражаются:

• назначение устройства и условия эксплуатации
• входящие и выходящие напряжения, токи
• краткое описание принципа работы, подтверждающее наличие/отсутствие искрящих контактов и нагрева элементов
• габаритные и установочные размеры устройства
• число кабельных вводов
• диаметры наружной изоляции кабелей
• диаметры токопроводящих жил кабеля
• число клеммных зажимов
• необходимость смотрового окна, его размеры и расположение на панели
• необходимость кнопок управления, их расположение на панели

По заказу в корпус могут быть установлены DIN-рейки для крепления клеммных зажимов других типов или других устройств, например реле, а также резьбовые бобышки для крепления печатных плат и приборов.

Внутреннее наполнение корпуса согласуется с предприятием - изготовителем и отражается в индивидуальном руководстве по эксплуатации, паспорте на изделие, именуемое в соответствии с выполняемыми функциями (сигнализатор, блок коммутации и т.п.).
