Коробки соединительные «КС» из алюминиевого сплава

Применение

Предназначены для размещения клеммных зажимов (и других устройств - по заказу) в случае эксплуатации их во взрывоопасных зонах.

Область применения – взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты.

Устройство

Корпус коробок выполнен из алюминиевого сплава, имеет гальваническое антикоррозионное и защитное лакокрасочное покрытие (рис. 1). Кабельные вводы вварены в стенки корпуса. Герметичность корпусов обеспечивается резиновыми уплотнениями крышки и кабельных вводов. Корпуса имеют два зажима заземления (внутренний и внешний). Съемная крышка крепится посредством болтов с шестигранной головкой. Крепление корпуса: четыре внешние монтажные точки. Применяемые кабели - круглого сечения. Монтаж проводов кабелей осуществляется к винтовым клеммным зажимам (два провода сечением до 2 мм2 в каждый зажим). Кабельные вводы могут быть расположены в один или два ряда.

Технические параметры

Маркировка взрывозащиты - 1Ex db IIB T4 Gb.

Степень защиты от внешних воздействий - IP66. Температура окружающей среды - (-50…+60)°С.

Максимальное напряжение (АС, DC), В: 300.

Максимальная сила тока, А: 10.

Климатическое исполнение: УХЛ1.

Варианты исполнения

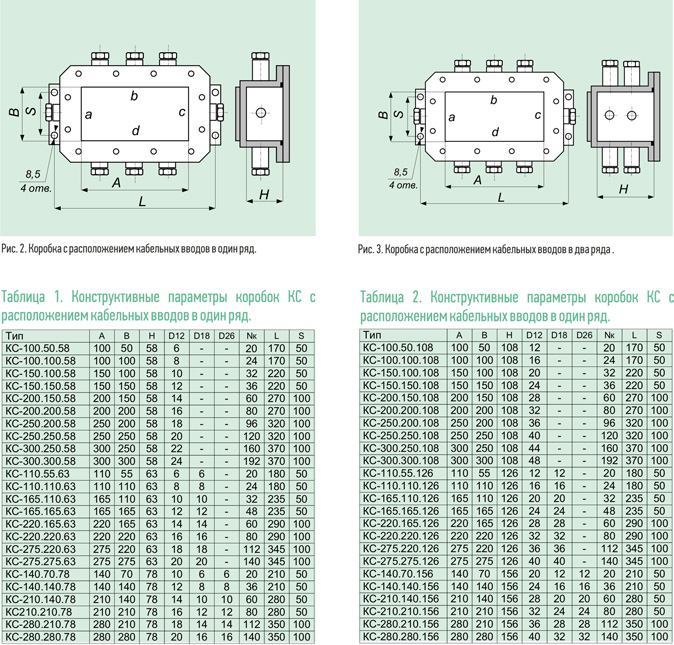

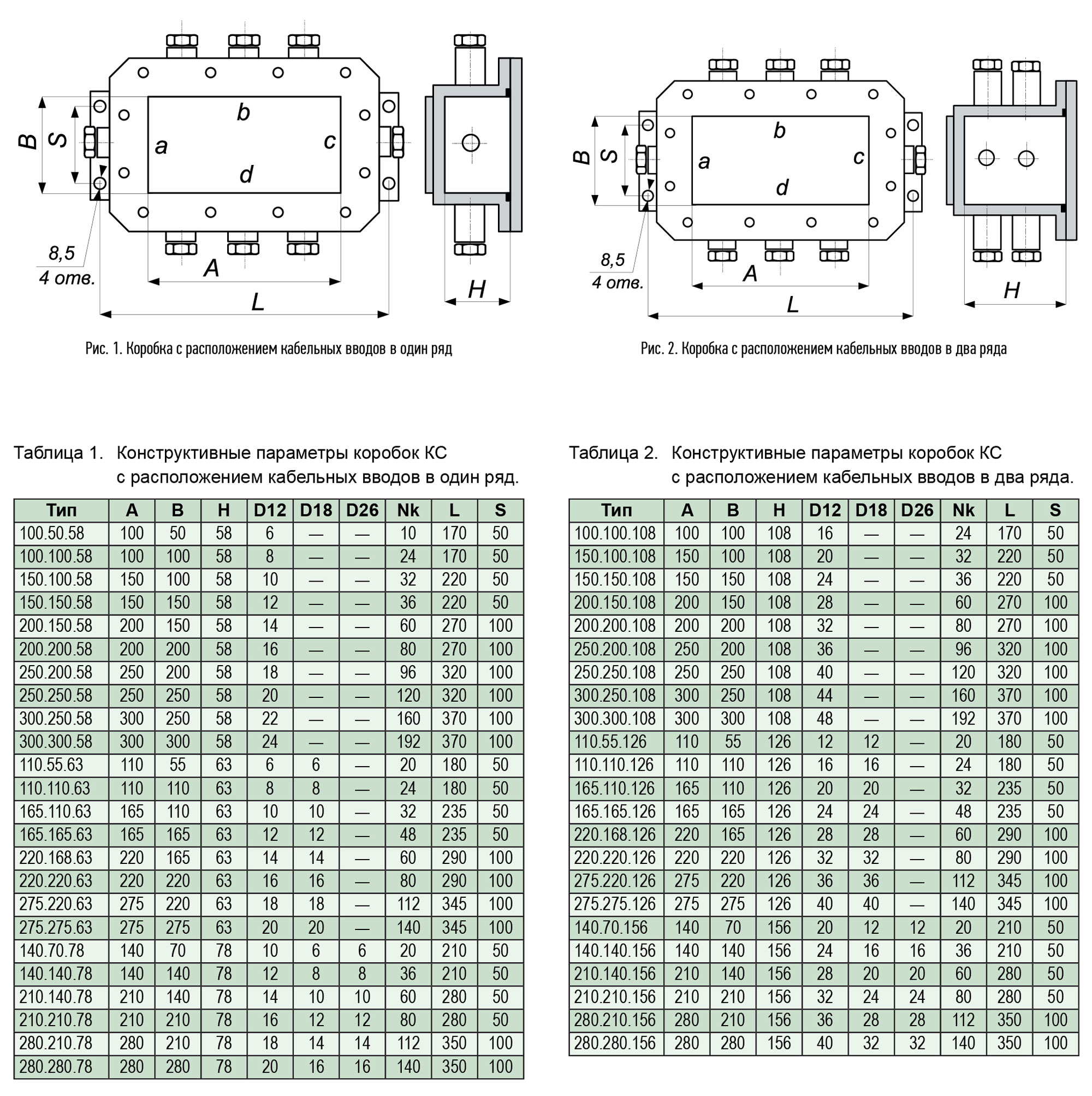

Основные типы и конструктивные параметры коробок приведены в таблицах 1, 2.

Примечания:

1) В столбце “Тип” указано основное обозначение коробки, которое образовано перечислением значений ее внутренних размеров “А, В, Н” (рис. 1, 2).

2) В столбцах “D12”, “D18”, “D26” указано максимальное количество соответствующих кабельных вводов (см. раздел “Кабельные вводы”), умещающихся на всех боковых стенках коробки.

3) “Nк “- максимальное число клеммных зажимов, умещающихся в коробке.

4) “L, S” - установочные размеры отверстий на крепежной пластине (рис. 1, 2).

В обозначении коробки указываются:

  • тип коробки
  • число, тип кабельных вводов и их расположение на сторонах коробки
  • число клеммных зажимов

Примеры

а) “Коробка соединительная КС-100.50.58-2D12d-20”, где:

КС-100.50.58 – тип коробки согласно табл.1,

-2D12d – два кабельных ввода, диаметром 12 мм, расположенных на стороне “d” (рис. 1);

-20 – двадцать клеммных зажимов.


б) “Коробка соединительная КС-250.200.108-2D26а-6D12d-3D18c-40”, где:

КС-250.200.108 – тип коробки согласно табл.2,

-2D26а – два кабельных ввода, диаметром 26 мм, расположенных на стороне “а” (рис. 2);

-6D12d – шесть кабельных вводов, диаметром 12 мм, расположенных на стороне “d”;

-3D18c – три кабельных ввода, диаметром 18 мм, расположенных на стороне “с”;

-40 – сорок клеммных зажимов.


в) “Коробка соединительная КС-100.50.58-4D12аbcd-12”, где:

КС-100.50.58 – тип коробки согласно табл.1;

-4D12abcd – четыре кабельных ввода, расположенных по одному на каждой боковой стороне корпуса;

-12 – двенадцать клеммных зажимов.

Примечание – расположение кабельных вводов можно не указывать. При этом кабельные вводы будут установлены на нижней стороне “d”, если не умещаются – на боковых сторонах “а” и ”с”, и, в последнюю очередь, – на верхней стороне “b”.

По заказу, взамен клеммных зажимов, установленных на плате, коробки оснащаются DIN-рейкой для крепления клеммных зажимов других типов (тип устанавливаемых клеммных зажимов сообщается изготовителю). Такое исполнение обозначается “КС-тип коробки - число, тип кабельных вводов - DIN”.

Число внутренних клеммных зажимов может быть увеличено по заказу. Обозначается: “КС-…-2М” (два внутренних клеммных зажима).
