Адаптер ЛИН-LAN

Подключение устройств системы СЕНС к сети Ethernet. Установка на DIN-рейку.

Применение

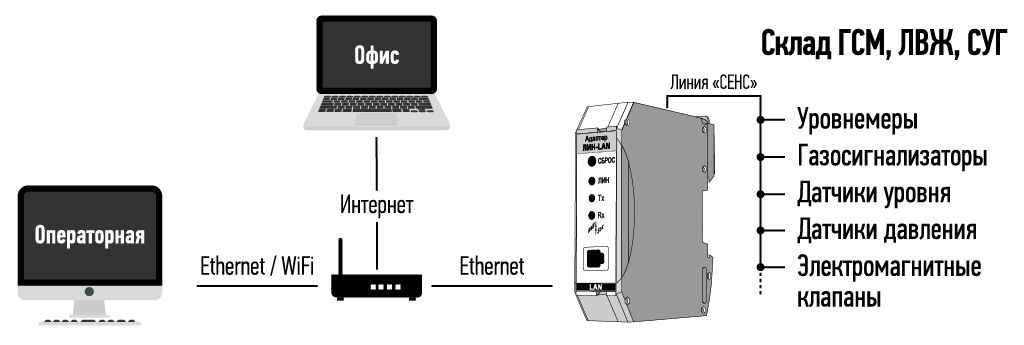

Предназначен для подключения приборов системы измерительной СЕНС к персональному компьютеру через локальную (корпоративную) сеть или Интернет.

Работает с любым программным обеспечением, поддерживающим протокол СЕНС, через виртуальный COM-порт, который создаётся на персональном компьютере (ноутбуке) c помощью бесплатного программного обеспечениея Moxa NPort.

Особенности

  • возможность использования проводных и беспроводных сетей для подключения к СИ СЕНС
  • удалённая настройка, диагностика и мониторинг устройств из состава СИ СЕНС
  • увеличение расстояния до операторных, диспетчерских, офисов, в которых установлен компьютер с программным обеспечением
  • гальваническая развязка линии питания-связи СЕНС и сетевого интерфейса
  • простое подключение – программное обеспечение, кабель для подключения и настройки поставляются в комплекте с адаптером
Все технические характеристики

Описание

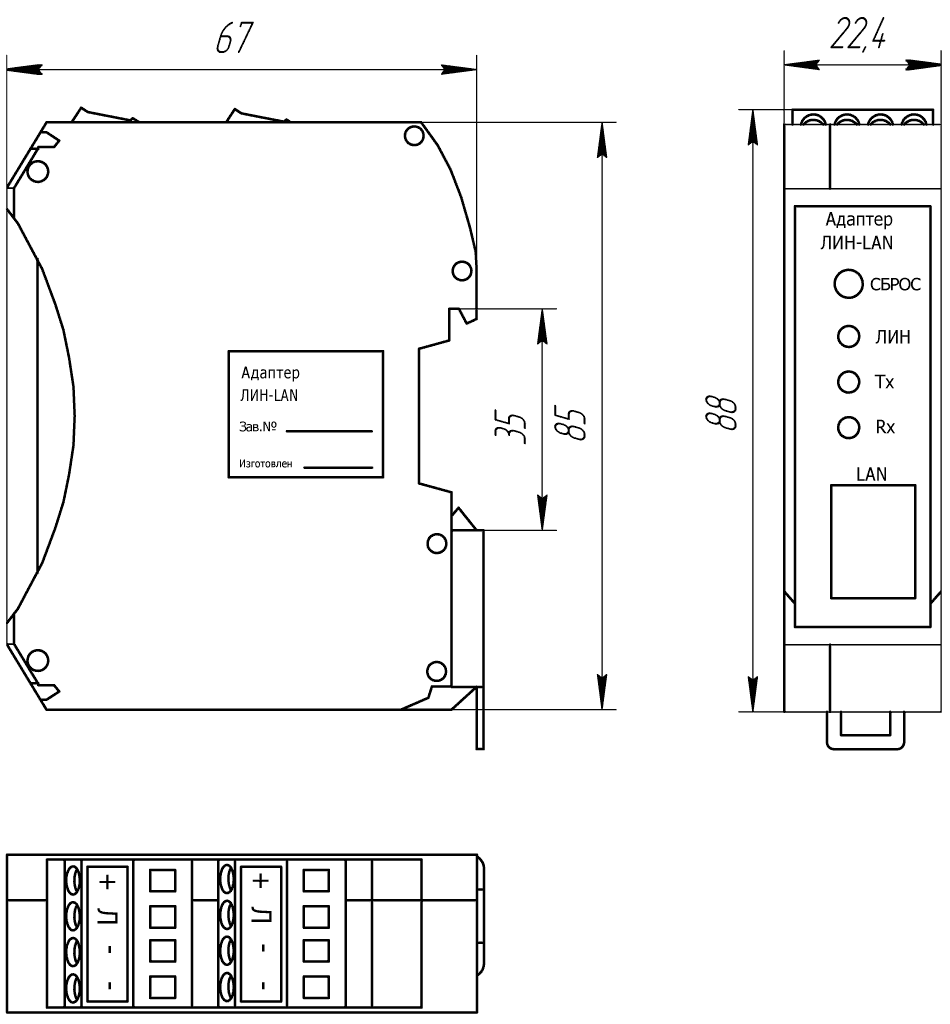

Адаптер выполнен в корпусе из ударопрочного полиамида. В корпусе адаптера размещена печатная плата с влагозащитным покрытием.

Сзади адаптера расположена защёлка для его монтажа на DIN-рейку TS-35.

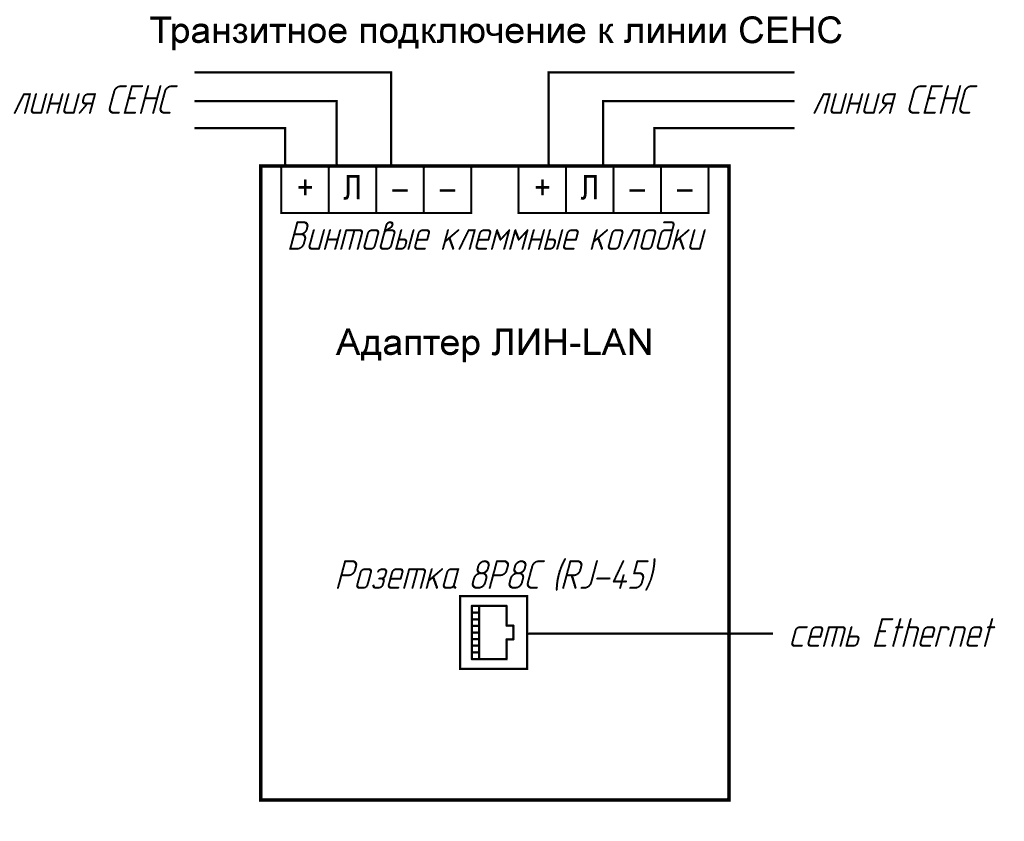

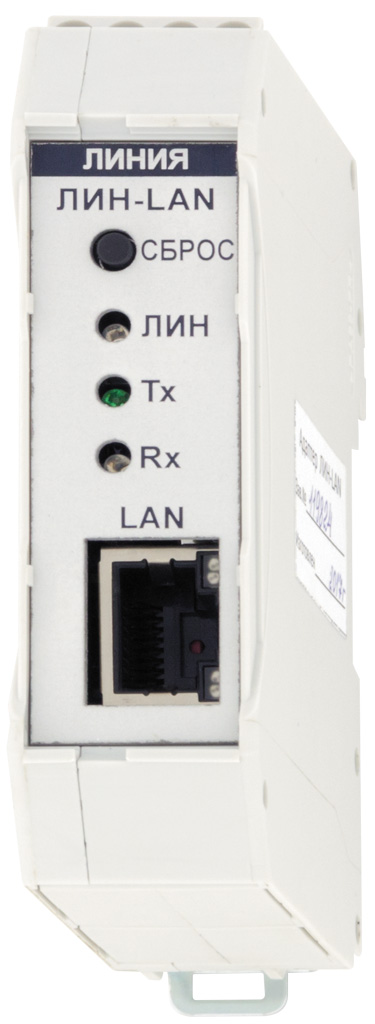

В верхней части расположены две колодки с винтовыми клеммными зажимами для подключения линии СЕНС. На лицевой панели расположены: кнопка «СБРОС»; светодиодные индикаторы «ЛИН», «ТХ», «RX»; разъём RJ-45.

Кнопка «Сброс» предназначена для перезагрузки адаптера.

Индикатор «ЛИН» светится при работе адаптера и кратковременно гаснет при получении данных по линии СЕНС. Индикаторы «TX» и «RX» показывают обмен данными по сетевому интерфейсу.

Разъём RJ-45 предназначен для подключения к сети Ethernet.

Электропитание адаптера осуществляется от линии СЕНС.
