Адаптеры ЛИН-4-20мА-DIN

Преобразование значения измеренной устройством СЕНС величины в токовый сигнал 4-20 мА. Установка на DIN-рейку.

Применение

Предназначен для преобразования одного выбранного пользователем параметра (уровень, температура, давление и т. п.) одного из первичных преобразователей СЕНС (ПМП, СЕНС-ПД, СЕНС-ПТ) в унифицированный сигнал «токовая петля 4-20 мА».

Применяется в нефтяной, газовой, химической, фармацевтической, кораблестроительной, пищевой промышленности, жилищно-коммунальном хозяйстве.

Особенности

  • простое применение, ввод в эксплуатацию и обслуживание
Все технические характеристики
Задать вопрос о ЛИН-4-20мА-DIN

Описание

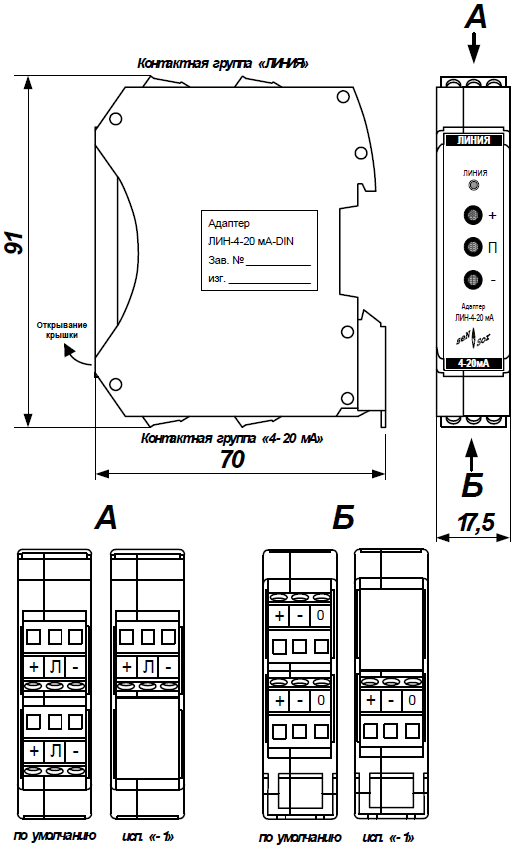

Выполнен в пластиковом корпусе из ударопрочного полистирола, внутри которого расположена печатная плата с влагозащитным покрытием. для установки на DIN-рейку типоразмера TH35-7,5 или TH35-15 по ГОСТ Р МЭК 60715-2003 и может подключаться к линии СЕНС, содержащей один или несколько первичных преобразователей.

На лицевой панели, за откидывающейся прозрачной пластиковой крышкой (крышка открывается в направлении, указанном стрелкой), расположены: светодиодный индикатор «ЛИНИЯ» зелёного цвета свечения, и три кнопки («+», «П», «-») для настройки адаптера.

Светодиод «ЛИНИЯ» индицирует наличие напряжения питания со стороны линии СЕНС (мигает при настройке адаптера), кнопки используются для настройки адаптера.

В верхней части адаптера расположены один или два (в зависимости от варианта исполнения) винтовых клеммных зажима для подключения к линии СЕНС (контактная группа «ЛИНИЯ», контакты «+», «Л», «-»). В нижней – для подключения токовой петли 4-20 мА (контактная группа «4-20мА», контакты «+», «-», «0», контакт «0» - электрически не связан со схемой адаптера).

Контакты винтовых зажимов с одинаковыми обозначениями одной контактной группы электрически соединены.

Принцип работы

В рабочем режиме адаптер постоянно опрашивает преобразователь с заданным адресом и получаемое от него значение заданного параметра преобразует в значение тока на выходе адаптера.

Преимущество применения датчиков системы измерительной СЕНС с адаптерами ЛИН-4-20 мА заключается в том, что достаточно только одного кабеля для получения данных от нескольких датчиков.
