Адаптер ЛИН-USB

Подключение устройств системы СЕНС к компьютеру через USB.

Применение

Предназначен для гальванически развязанного подключения устройств системы измерительной СЕНС к персональному компьютеру по интерфейсу USB.

Описание

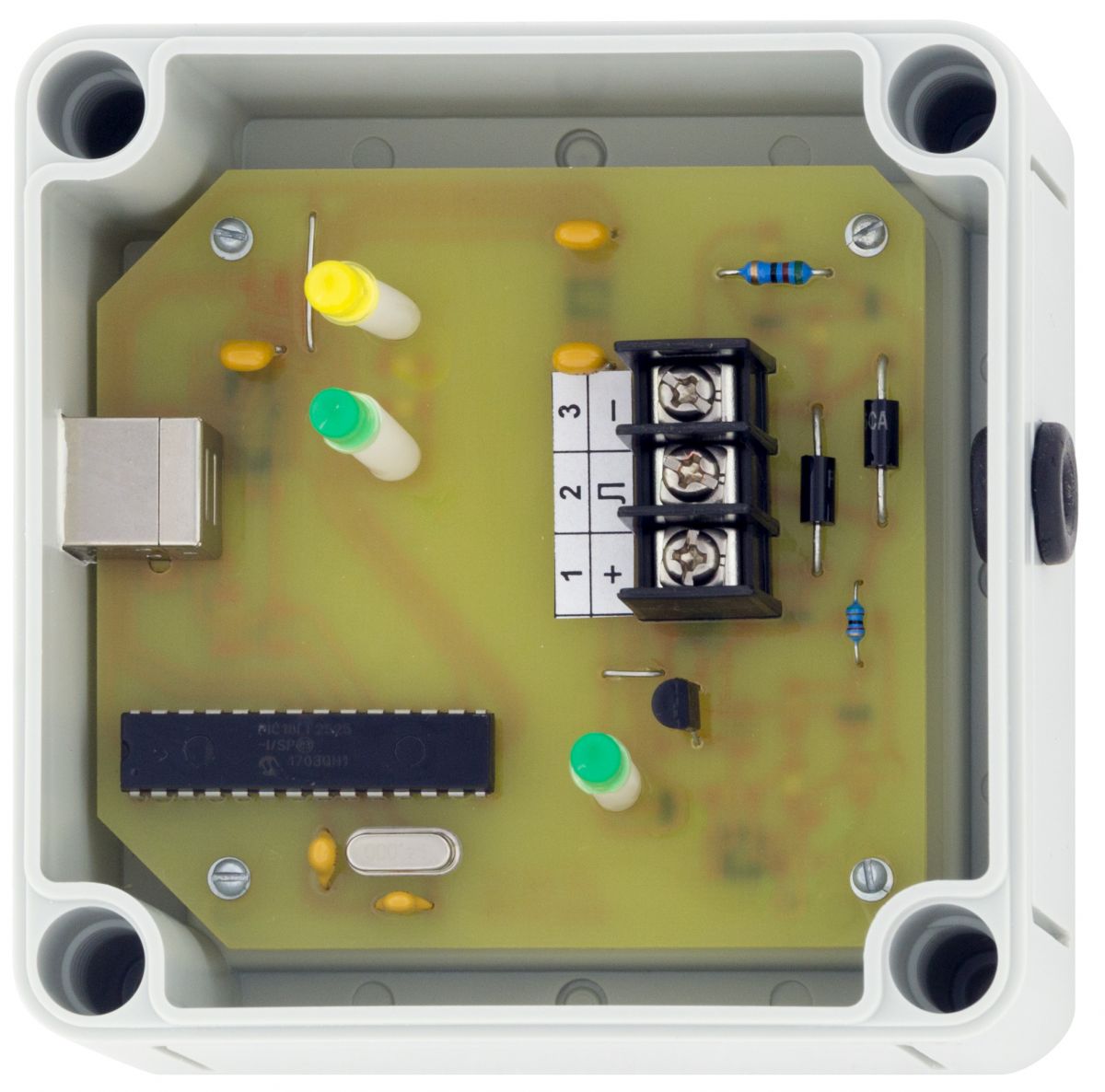

Адаптер представляет собой электронную плату покрытую влагозащитным лаком и помещённую в корпус из ударопрочного полистирола с уплотнениями для защиты от влаги и пыли. Питание адаптера осуществляется от линии питания-связи устройств СЕНС и от порта USB персонального компьютера.

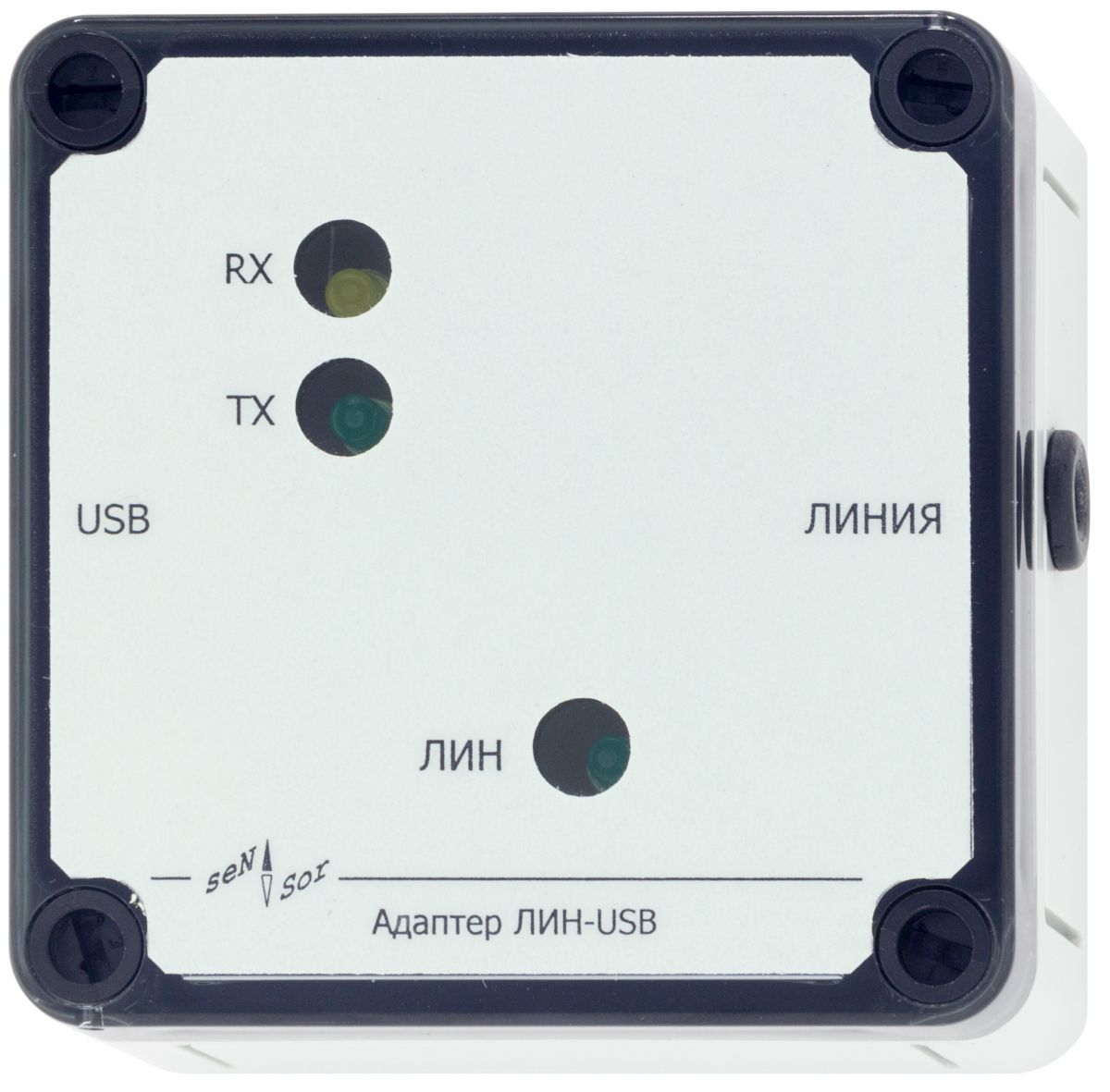

На лицевой панели корпуса расположены светодиодные индикаторы: «ЛИН», «RX» и «TX»; индицирующие наличие питания и прохождение сигналов. На одной боковой стенке корпуса установлен разъём для подключения к порту USB, на другой – отверстие с уплотнителем для подвода 3-жильного кабеля.

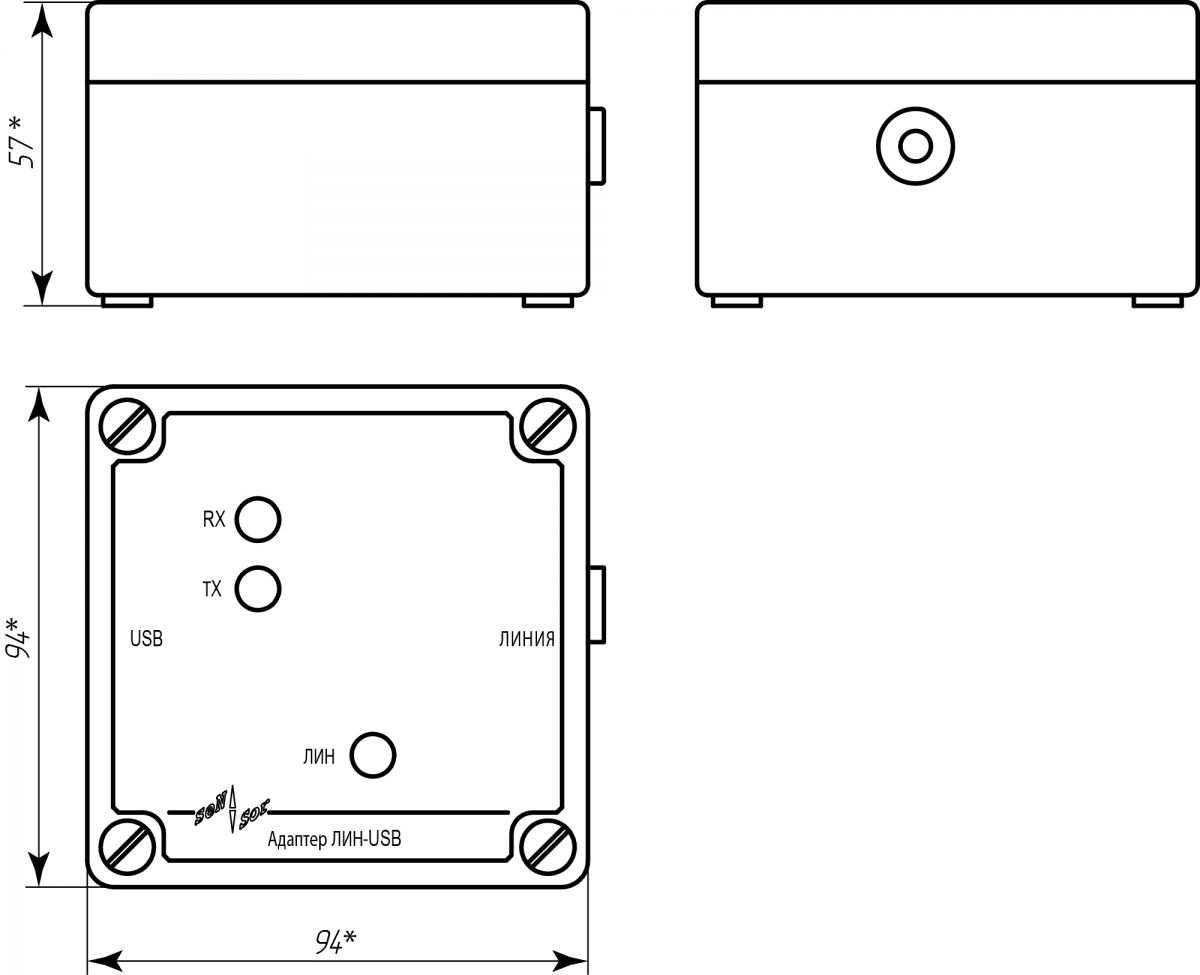

Крепление адаптера может осуществляться к несущему профилю TS35/7,5 (TS35/15) при помощи монтажного зажима, закрепленного на задней стенке корпуса (зажим поставляется по отдельному заказу), или через отверстия по углам корпуса (79 × 79 мм) к стене (щиту) при снятой лицевой панели.

Программы, осуществляющие обмен информацией с устройствами СЕНС с помощью адаптера ЛИН-USB, должны быть настроены на использование дополнительного виртуального COM-порта, появляющегося в системе после установки драйверов указанного адаптера.
