Преобразователь аналоговых сигналов ПАС-ЛИН

Преобразователь аналоговых сигналов 4..20 мА, -5..+5 В, -10..+10 В. Корпус на DIN-рейку.

Применение

Предназначен для аналого-цифрового преобразования одного из унифицированных сигналов тока (в диапазонах 0 - 5 мА, 0 - 20 мА, 4 - 20 мА) или напряжения (в диапазонах от -5 до +5 В или от -10 до +10 В) в цифровой сигнал линии СЕНС. Обеспечивает работу с устройствами, имеющими выходной сигнал, пропорциональный измеряемой величине или её квадрату. Работает в составе системы измерительной СЕНС с устройствами, подключаемыми к 3-проводной линии питания-связи СЕНС.

Сопоставляет диапазон унифицированного входного сигнала (ток или напряжение) диапазону значений измеряемой физической величины с выдачей её текущего значения (в т.ч. единиц измерения) в линию СЕНС, что позволяет использовать в системе СЕНС первичные преобразователи (датчики) сторонних производителей.

Позволяет отслеживать выход значения измеряемой физической величины за установленные пределы и выдавать соответствующие сигналы в линию СЕНС, необходимые для переключения контактов релейных блоков БК (БПК).

Устанавливается на DIN-рейку типоразмера TH35-7,5 по ГОСТ Р МЭК 60715-2003.

Описание

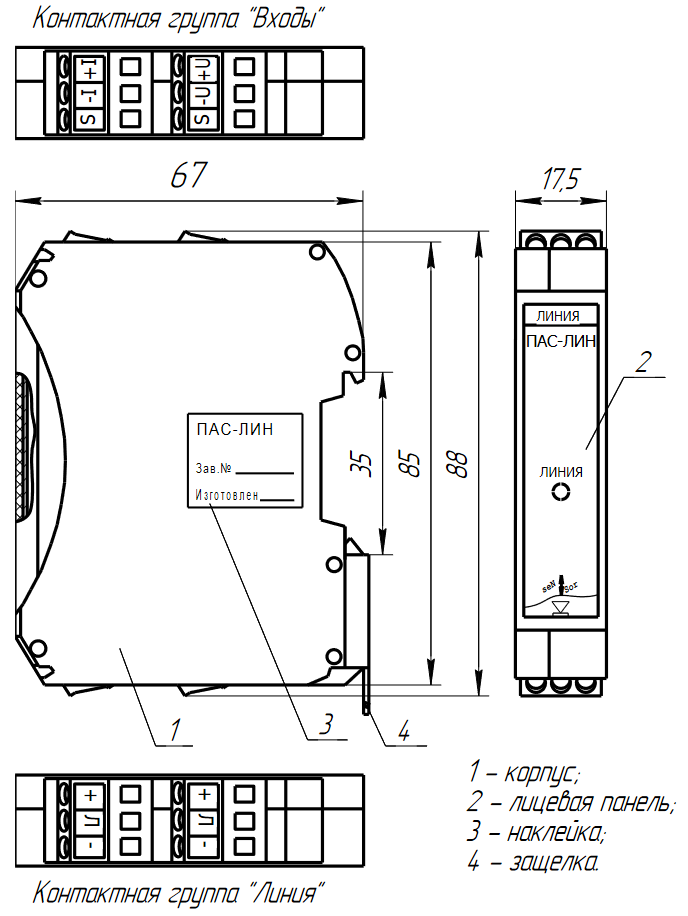

Выполнен в корпусе из ударопрочного полистирола, внутри которого расположена влагозащищённая плата с элементами схемы.

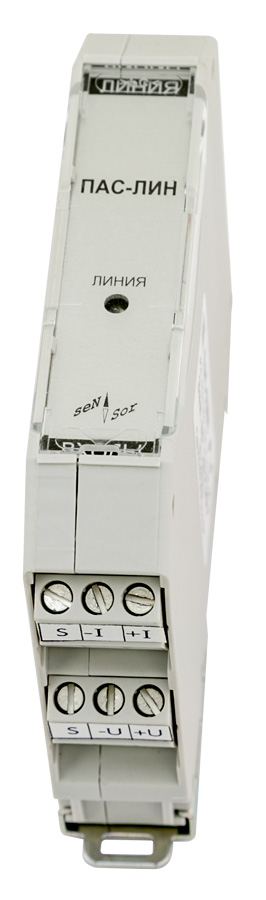

На лицевой панели за откидывающейся прозрачной пластиковой крышкой расположен светодиодный индикатор «ЛИНИЯ» оранжевого цвета свечения, который постоянно светится при наличии напряжения питания со стороны линии СЕНС и мигает при передаче в линию пакетов данных.

На верхней стороне корпуса находятся винтовые клеммные зажимы для подключения проводов линии СЕНС («+», «Л», «-»). На нижней – для подключения источников унифицированных сигналов тока («-I», «+I») или напряжения («-U», «+U»). Клеммы «S» предназначены для подключения оплётки экранированного кабеля.

Входы унифицированных сигналов гальванически изолированы от линии СЕНС. Контакты винтовых зажимов с одинаковыми обозначениями одной контактной группы электрически соединены.

На задней стороне корпуса расположена металлическая защелка для крепления на DIN-рейку.

Принцип работы

Унифицированный сигнал тока или напряжения преобразуется в соответствующее ему значение физической величины (например, уровня жидкости), и по запросу передаётся преобразователем в цифровую линию СЕНС.

Преобразователь обеспечивает демпфирование входного сигнала для фильтрации его резких скачков, а также поддержку гистерезиса (зоны нечувствительности к изменению значения) для предотвращения повторных сообщений о превышении одного из пороговых значений в случае незначительных колебаний измеряемой величины рядом с её пороговым значением.

Преобразователь позволяет контролировать до восьми пороговых значений измеряемой величины (верхние и нижние контрольные уровни) с выдачей в линию СЕНС сигналов о выходе измеряемого значения за пороговые. Эти сигналы используются сигнализаторами ВС для звуковой и (или) световой сигнализации и релейными блоками БК (БПК) для управления оборудованием.

Граничные значения входного унифицированного сигнала тока или напряжения и соответствующие им значения измеряемой физической величины задаются при настройке преобразователя. Также настраиваются единицы измерения, вид изменения сигнала (линейный или квадратичный), гистерезис и пороговые значения.
