цена
от 39 000 ₽
(включая НДС)

Клапаны СЕНС DN(15 .. 100)PN25-В(-НО)

Нормально закрытые / нормально открытые. Ручной дублер. Датчик положения затвора на твердотельном реле. Сердечник привода изолирован от рабочей среды. Двусторонняя подача среды.

Применение

Предназначены для работы в качестве запорного устройства с дистанционным электрическим и местным ручным управлением потоками жидких, в т. ч. вязких сред в трубопроводах. Имеется положительный опыт эксплуатации на литоле.

Применяются в стационарных технологических системах, задействованных при переработке нефти, производстве ГСМ, лакокрасочных материалов, подаче топлива на горелки.

Преимущественное применение:

  • товарная нефть
  • темные нефтепродукты
  • попутный нефтяной газ с содержанием сероводорода не более 6% (только в исп. -НО); и т. п.

Особенности

  • местный световой указатель положения затвора
  • арктическое исполнение от -60 °C
  • датчик конечных положений затвора (для DN25 .. 100)
  • исполнение для температур рабочей среды до 200°C
Все технические характеристики
Задать вопрос о СЕНС DN(15 .. 100)PN25-В

Дополнительный датчик конечных положений затвора СЕНС-ДКП

Предназначен для определения крайних положений («открыт» / «закрыт») затвора электромагнитного клапана без подачи напряжения питания на его привод.

Размещается во взрывозащищённом корпусе с присоединительным штуцером, внутри которого находятся винтовые клеммные зажимы для подключения. Через корпус датчика проходит шток, связывающий подвижный сердечник соленоида электромагнитного привода и затвор клапана.

Схема управления датчика построена на микроконтроллере, который определяет положение штока, жёстко связанного с подвижным затвором клапана, и выдаёт сигналы на два твердотельных реле с одним общим контактом. В положениях затвора клапана «открыт» или «закрыт» – замкнуты общий контакт и контакт реле, соответствующего текущему положению. Схема датчика положений показана на рисунке.

Клапан закрыт: «К1» и «Общий» замкнуты, «К2» и «Общий» разомкнуты.

Клапан открыт: «К1» и «Общий» разомкнуты, «К2» и «Общий» замкнуты.

Цепи питания и сигнализации датчика положений гальванически развязаны.

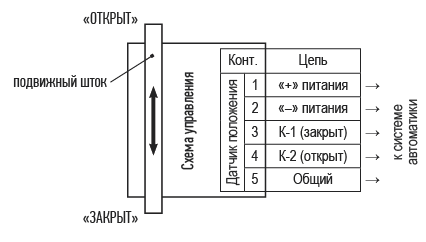

Схема подключения дополнительного датчика конечных положений затвора

Технические характеристики датчика конечных положений затвора СЕНС-ДКП

Параметры электропитания:напряжение питания, Вот 10 до 36
потребляемая мощность, Вт, не более0,5
Коммутационные параметры реле:тип выходасухой контакт
коммутируемое напряжение (AC/DC), В, не более60
коммутируемый постоянный ток (эффективное значение переменного тока), мА, не более100
максимальное сопротивление замкнутых контактов, Ом2
максимальный ток утечки на разомкнутых контактах при напряжении 60 В, мкА4
Параметры кабеля для подключения:сечение проводников, мм²от 0,15 до 1,5
диаметр кабеля по изоляции, ммот 5 до 12
Температура окружающей среды, °Cот -50 до +60
Маркировка взрывозащиты1Ex d IIC T4 Gb Х
Патент на изобретение №2388953.
