Блок питания БП-9В-2А
Применение
Предназначен для питания стабилизированным напряжением постоянного тока устройств, входящих в систему измерительную «СЕНС».
Принцип работы
Блок по принципу действия является импульсным и выполнен по схеме однотактного обратноходового преобразователя, имеет фильтр радиопомех на входе, гальваническую развязку между входом и выходом. Выходное напряжение стабилизируется с помощью отрицательной обратной связи.
Защита от перенапряжений и импульсных помех осуществляется с помощью варистора. Блок защищён от перегрузки и короткого замыкания на выходе, перегрева. Блок имеет плавкий предохранитель с номинальным током 2 А в цепи контактов “СЕТЬ”.
Описание конструкции

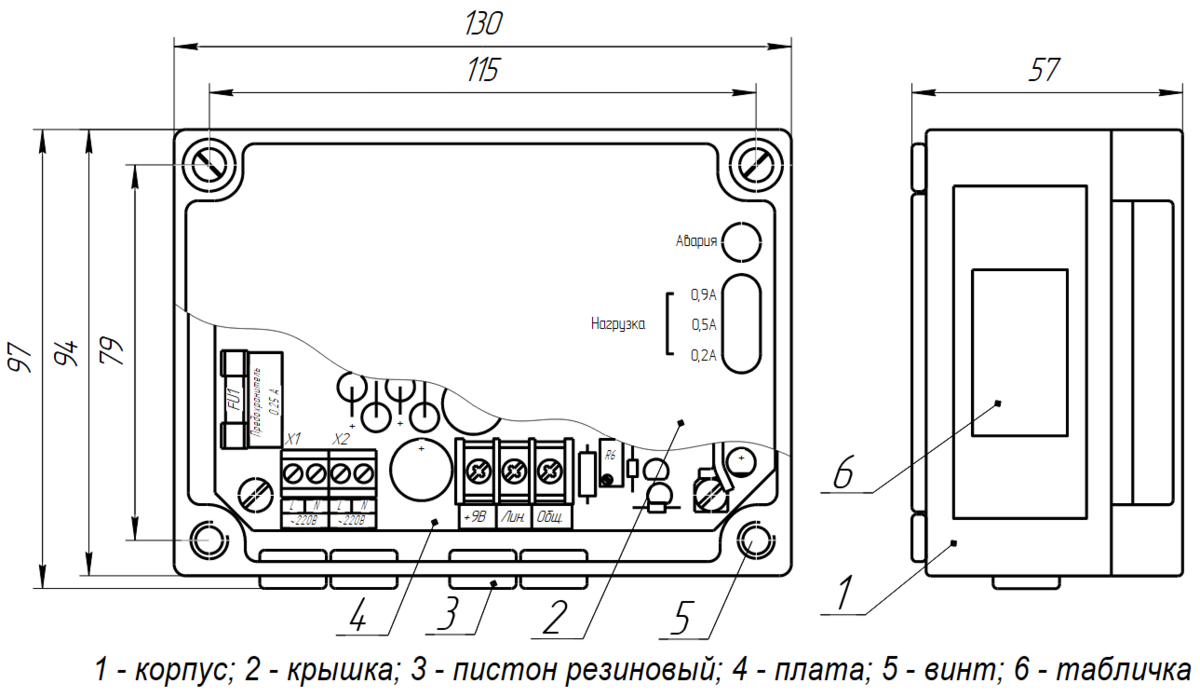

Изготавливается в пластиковом корпусе, состоящем из двух боковых частей, соединяемых между собой защёлками, лицевой панели, закрываемой откидывающейся прозрачной крышкой. Устанавливается на DIN-рейку типоразмера TH35-7,5 или TH35-15 по ГОСТ Р МЭК 60715-2003. Металлическая защёлка для крепления на DIN-рейку расположена на задней грани корпуса.

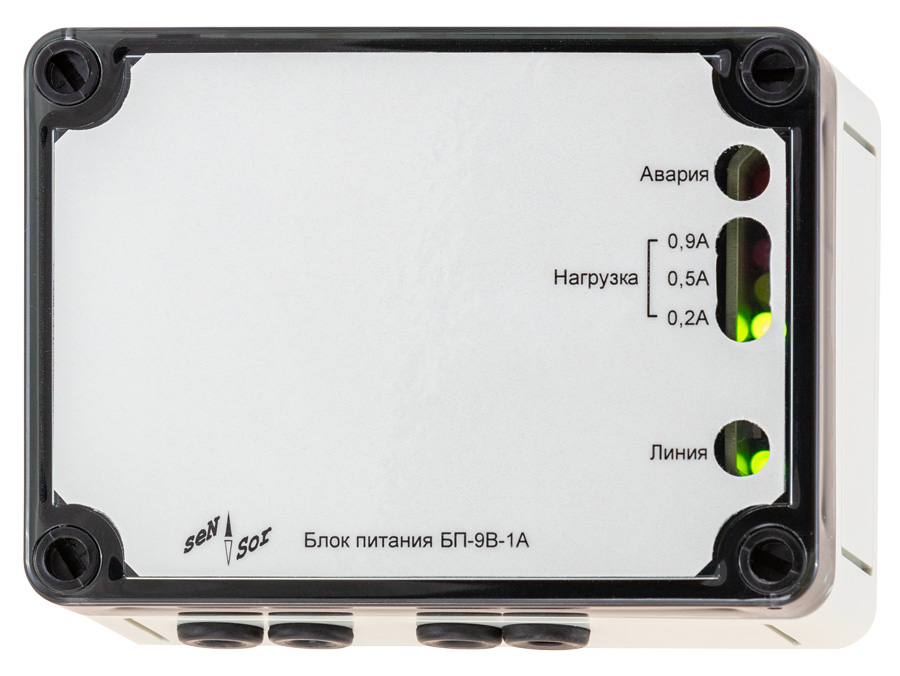

На лицевой панели имеется индикатор “КОНТРОЛЬ” для индикации режима работы блока. Индикатор светится при нормальной работе, мигает в случае срабатывания защиты, погашен при неисправности блока или отсутствия сетевого напряжения питания.

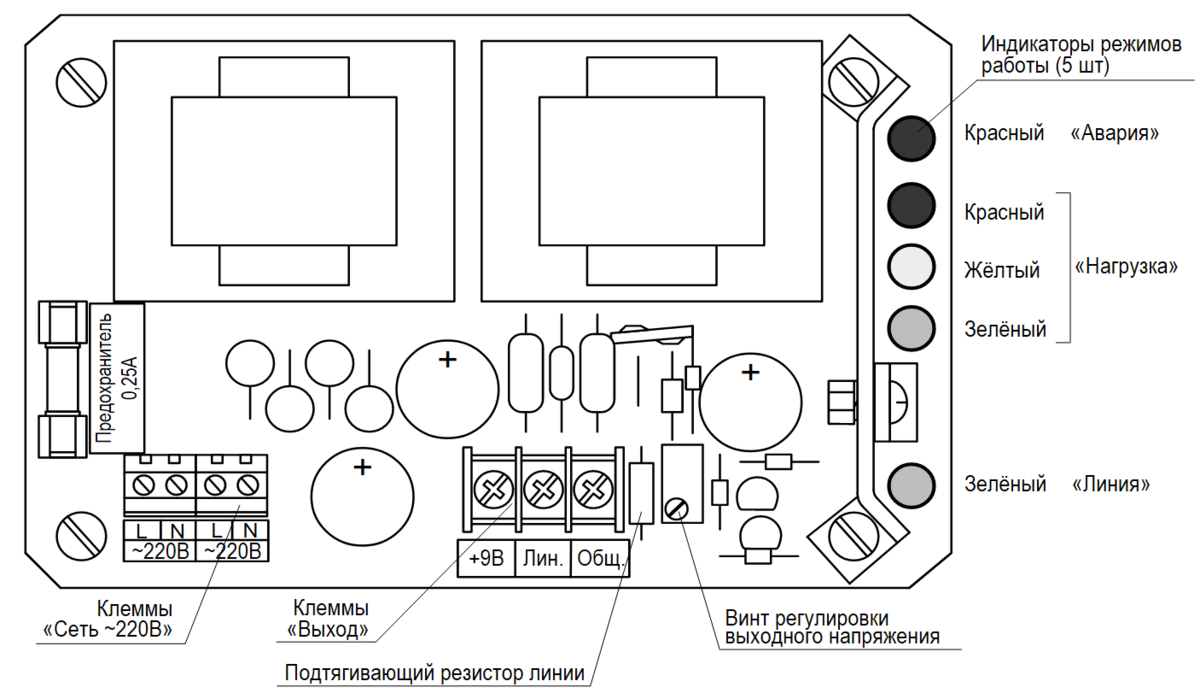

На боковой поверхности имеется отверстие для доступа к винту регулировочного резистора установки выходного напряжения (“Uвых.”) с указанием направления вращения для увеличения (“+”) и уменьшения (“-”) выходного напряжения.
Для подключения входного напряжения и нагрузки блок оснащён соответственно одной и двумя группами винтовых клеммных зажимов, расположенных на верхней и нижней гранях корпуса.
