Сигнализатор воды и нефтепродуктов СВН-1

Определение присутствия воды или нефтепродукта в межстенном пространстве резервуара, тип выхода - открытый коллектор.

Применение

Предназначен для непрерывного автоматического контроля и сигнализации о наличии воды или нефтепродуктов.

Применяется с целью обнаружения и дифференциации жидких сред в приямках насосов, топливораздаточных колонок, технологических колодцах, межстенном пространстве труб и резервуаров пожаро- и взрывоопасных нефтехимических и нефтеперерабатывающих производств.

Устройство

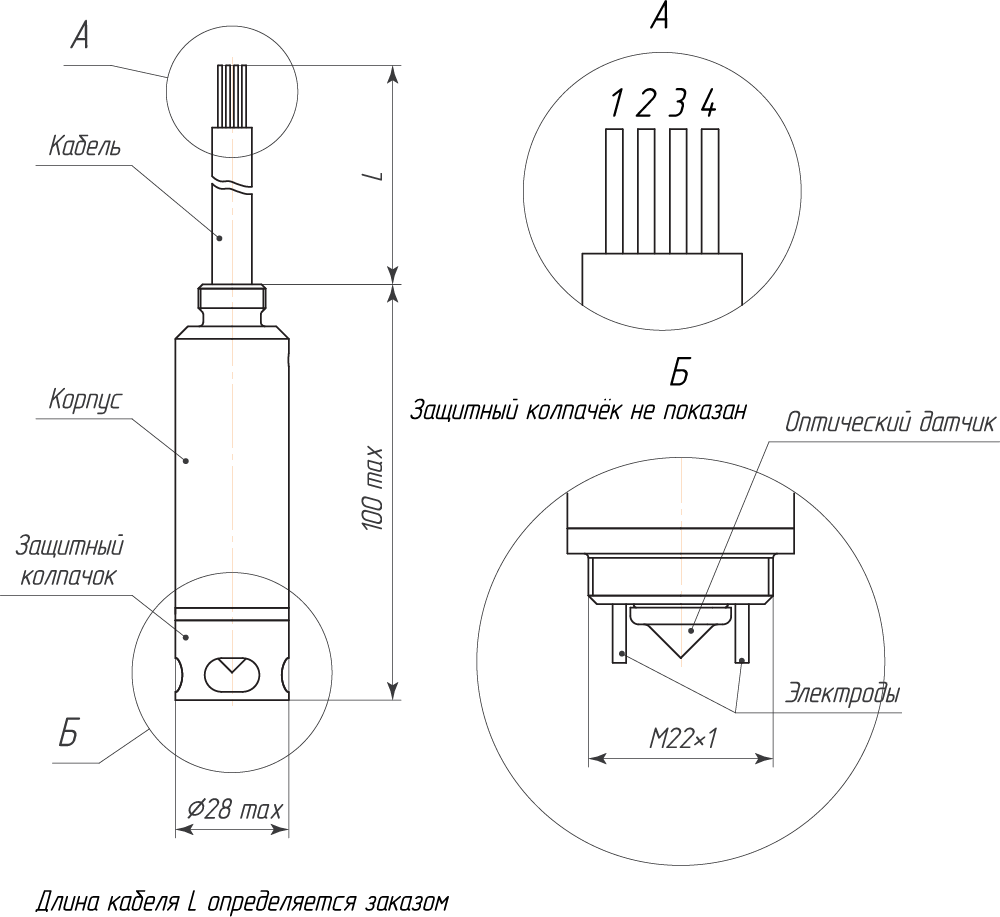

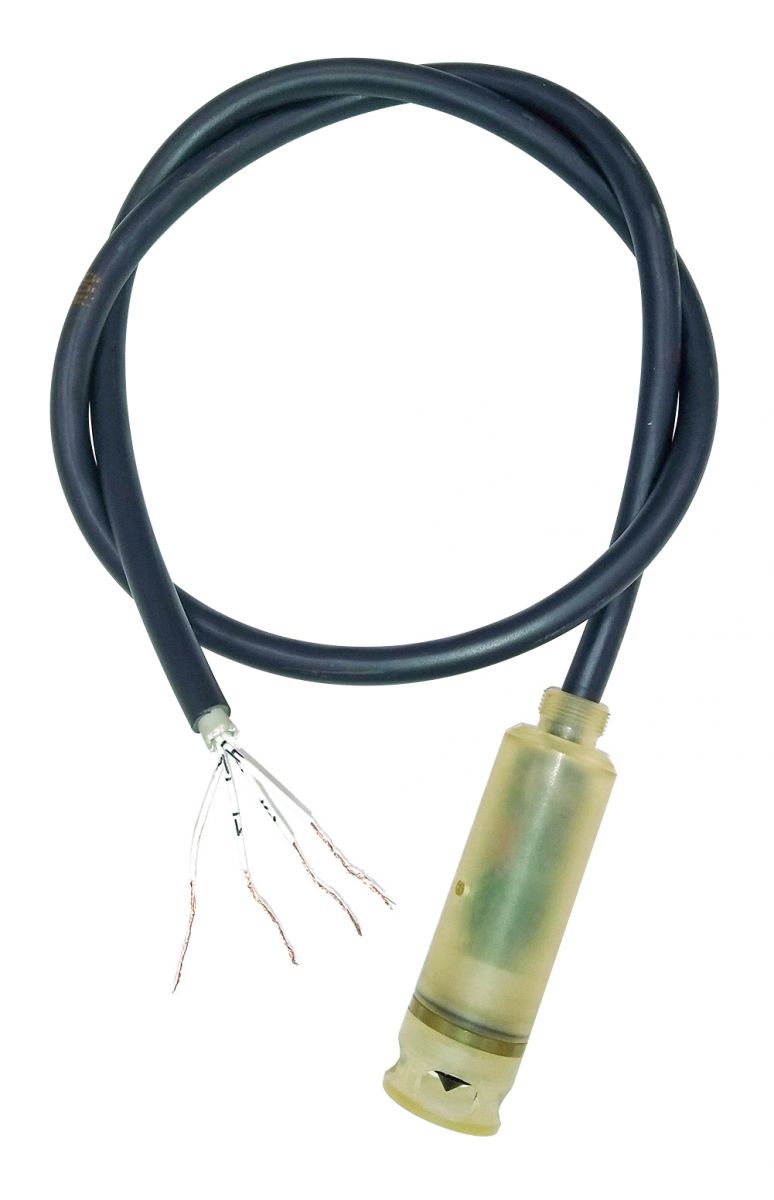

Сигнализатор состоит из корпуса, защитного колпачка и четырёхпроводного кабеля, два провода которого предназначены для подключения сигнализатора к цепи питания, два других - сигнальные (“Вода” и “Нефтепродукт”).

В нижней части корпуса расположены два металлических электрода и оптический датчик, с помощью которого определяется наличие или отсутствие жидкости. Его принцип работы основан на различном преломлении инфракрасных лучей при прохождении через конусную линзу в воздушной и жидкой средах.

Принцип работы

Принцип определения вида жидкости основан на измерении электропроводности среды между двумя металлическими электродами.

Электронная схема, расположенная в корпусе, в зависимости от состояния оптического датчика и измеренной электропроводности жидкости формирует следующие выходные сигналы типа “открытый коллектор”:

  • сухо, транзисторы выходов “Вода” и “Нефтепродукт” закрыты
  • присутствует вода, транзистор выхода “Вода” открыт, транзистор выхода “Нефтепродукт” закрыт
  • присутствует нефтепродукт, транзистор выхода “Вода” закрыт, транзистор выхода “Нефтепродукт” открыт

Защитный колпачок навинчивается на нижнюю часть корпуса и предназначен для защиты металлических электродов и оптического датчика от механических повреждений.

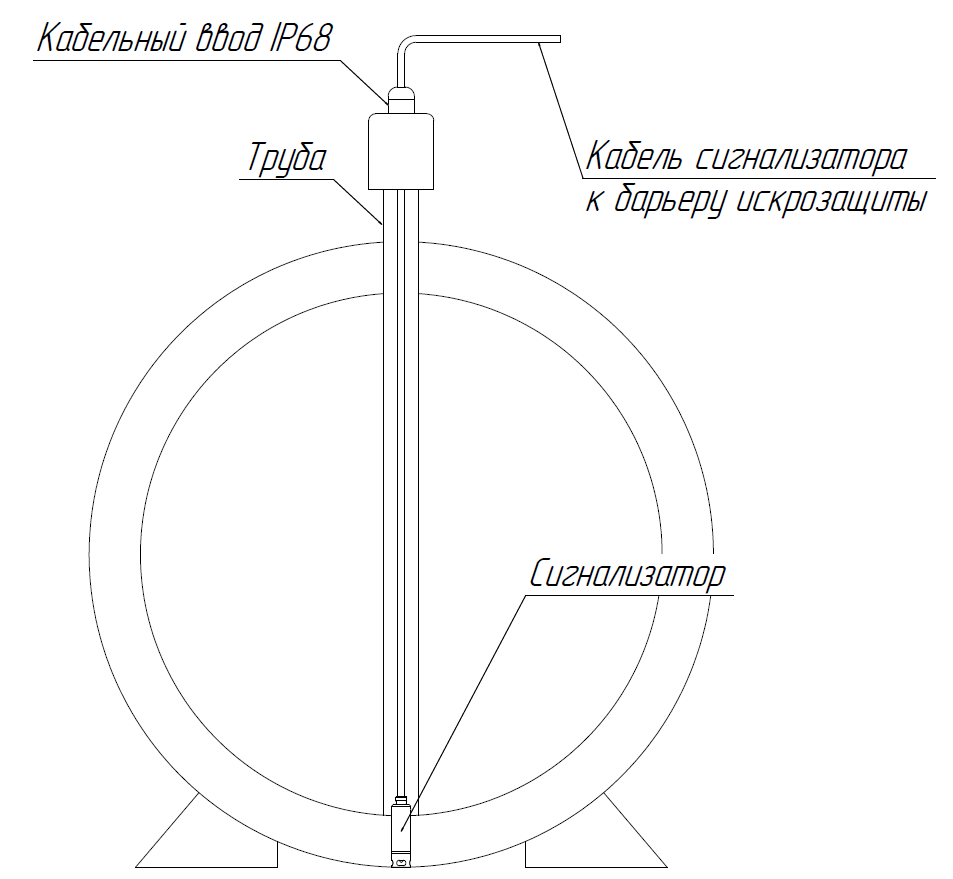

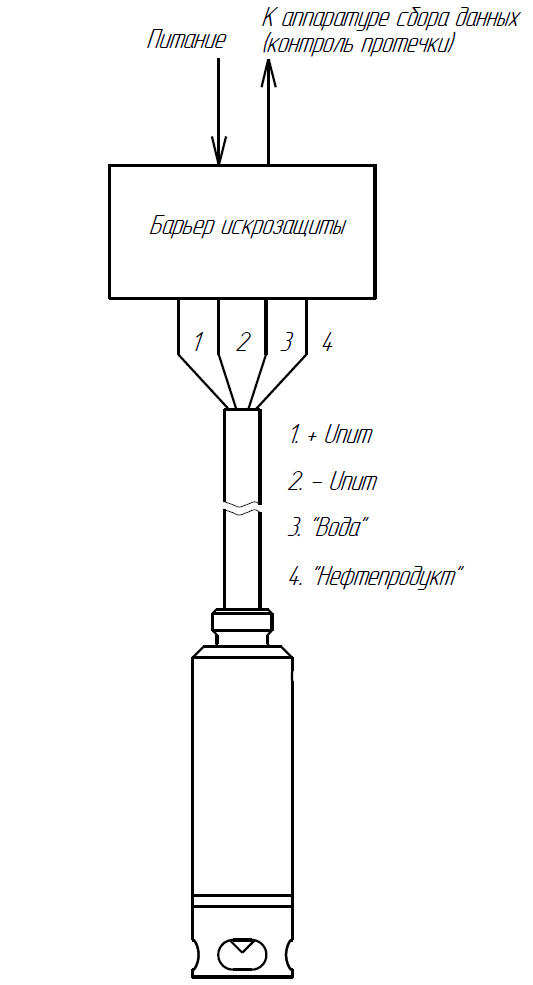

Во взрывоопасных зонах сигнализатор эксплуатируется совместно с барьером искрозащиты. Рабочее положение сигнализатора – вертикальное, с выходом кабеля вверх.
