Адаптер ЛИН-USB-SRV

Настройка и диагностика устройств системы измерительной СЕНС

Применение

Предназначен для настройки и диагностики устройств измерительной системы СЕНС с помощью персонального компьютера или ноутбука по интерфейсу USB.

Примечание – Не рекомендуется использовать адаптер в качестве основного преобразователя сигналов в системах автоматизации. Для этого предназначены адаптеры ЛИН-USB и ЛИН-USB-DIN.

Адаптер обеспечивает:

  • визуальную индикацию прохождения сигналов с помощью световых индикаторов
  • подключение трехпроводной линии питания-связи СИ СЕНС
  • обмен данными по протоколу СЕНC с устройствами, подключенными к линии СЕНС

Электропитание адаптера и подключенных устройств СЕНС осуществляется от порта USB компьютера.

Задать вопрос о ЛИН-USB-SRV

Описание

Адаптер выполнен в корпусе из АБС-пластика. В корпусе размещена электронная плата с влагозащитным покрытием.

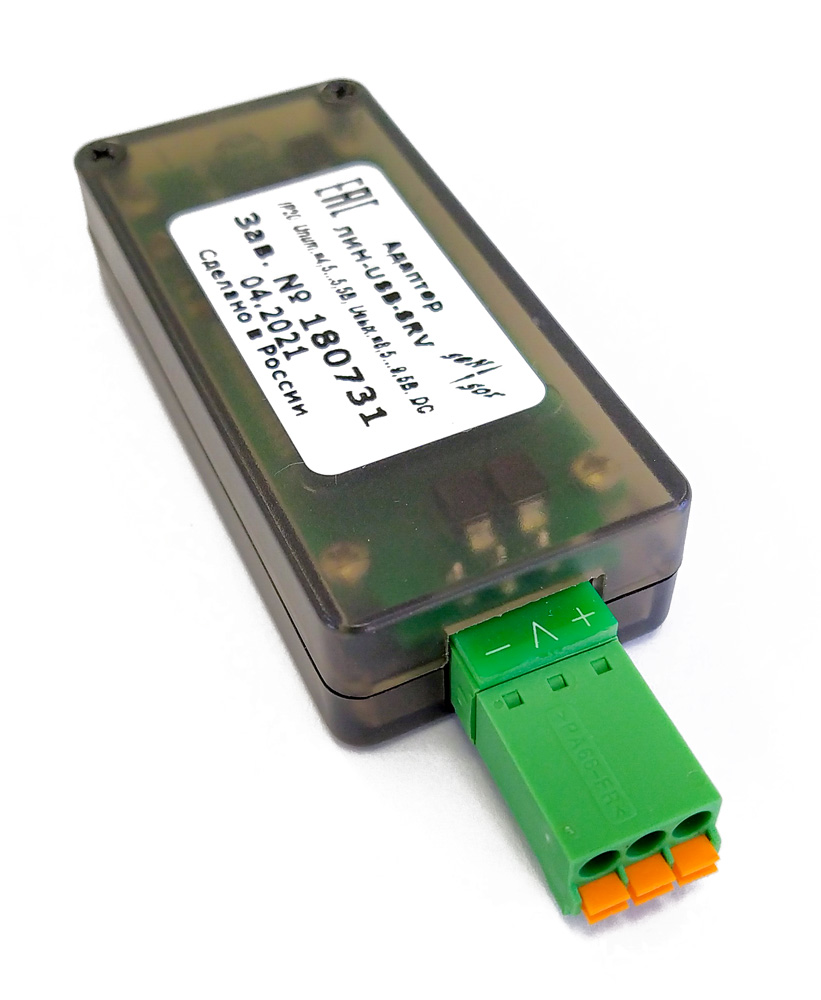

С одной боковой стороны корпуса адаптера расположен разъём для подключения линии питания-связи СЕНС (контактная группа «Линия»: контакты «+», «Л», «-»). С противоположной – установлен разъём mini USB для подключения к порту USB компьютера.

На лицевой стороне корпуса расположены:

  • светодиодный индикатор «ЛИН» желтого цвета свечения
  • светодиодный индикатор «ТХ» желтого цвета свечения
  • светодиодный индикатор «RX» зеленого цвета свечения

Светодиодные индикаторы «ЛИН», «RX» и «TX» индицируют наличие питания и прохождение сигналов. Индикатор «ЛИН» светится при работе адаптера и кратковременно гаснет при получении пакета данных со стороны линии СИ СЕНС. Индикаторы «TX» и «RX» показывают прохождение данных по USB-интерфейсу (RX – приём данных адаптером, TX – передача данных адаптером).

На задней стороне корпуса расположена наклейка с наименованием изделия, заводским номером и годом изготовления.
