Блоки коммутации БК-... (СИ СЕНС)
Применение

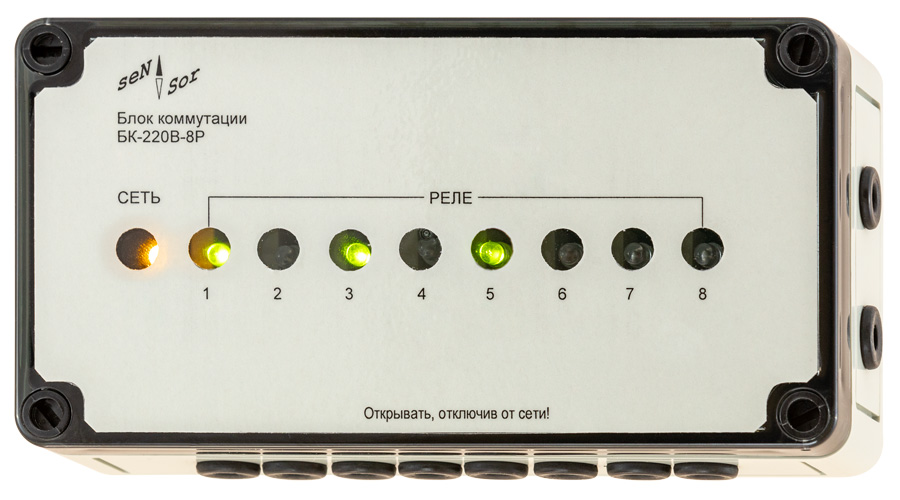

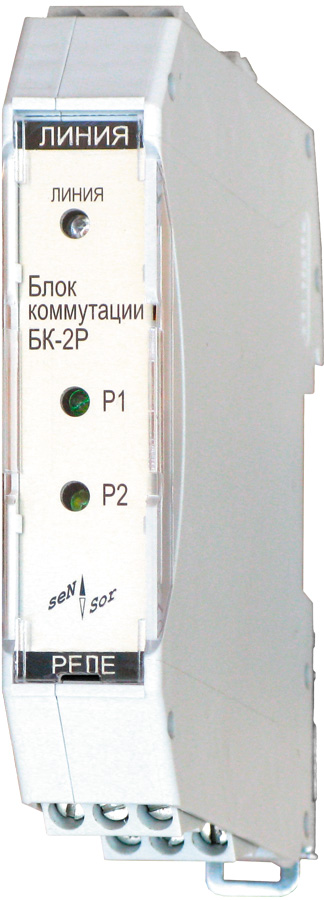

Блоки коммутации (рис. 1 ... 3) предназначены для управления исполнительными механизмами посредством переключения контактов реле по сигналам датчиков системы измерительной “СЕНС” (СИ СЕНС). Каждое реле блока коммутации может быть запрограммировано на срабатывание от одного или нескольких значений различных измеряемых параметров одного или нескольких датчиков, позволяя задавать требуемый алгоритм автоматического управления, блокировок и сигнализации. Программирование блоков коммутации осуществляется с помощью сигнализатора МС-К-500-... или компьютера с применением программы “Настройка”.
Устройство

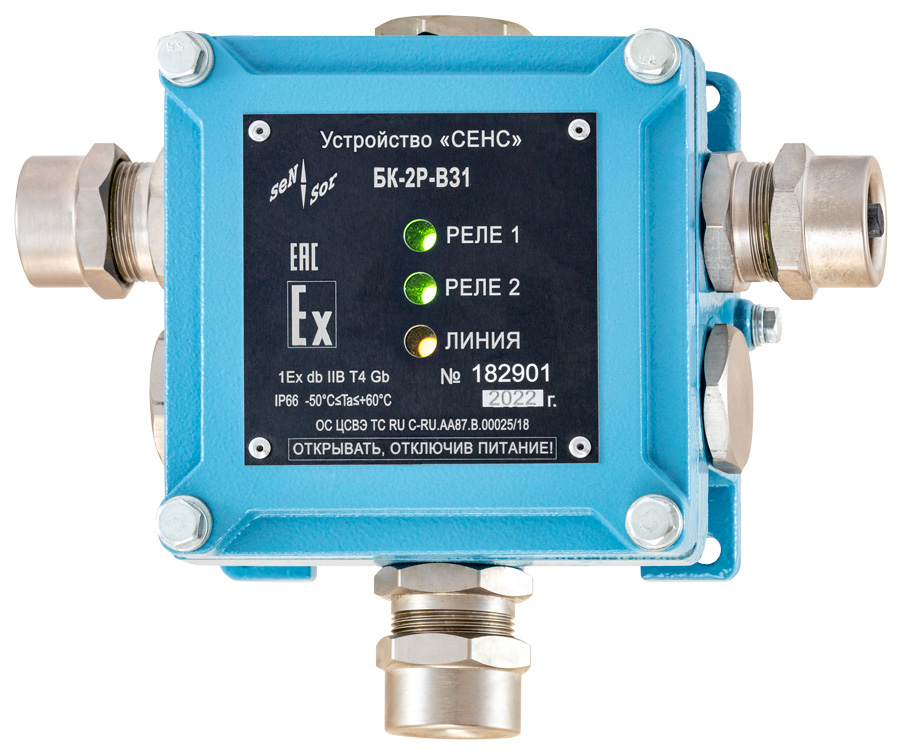

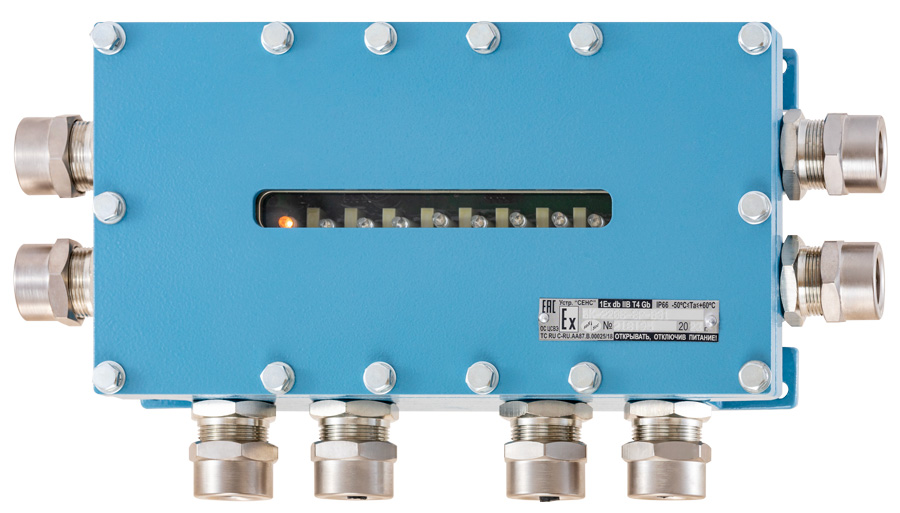

Блоки коммутации отличаются числом реле, напряжением питания и исполнением корпуса. Блоки коммутации, выполненные в пластиковом корпусе, имеют взрывозащищенный аналог в металлическом корпусе с индексом “ВЗ” (рис. 1 ... 3). Номенклатура и технические параметры блоков коммутации приведены в табл. 1, схемы соединений - рис. 4 ... 7.

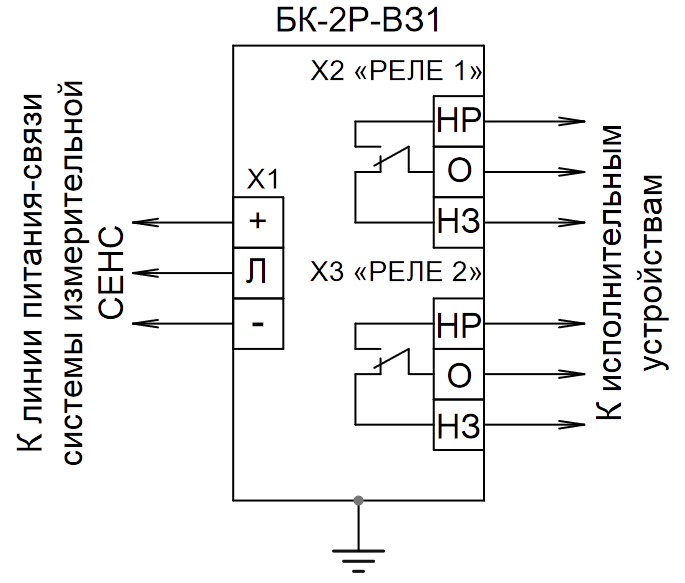

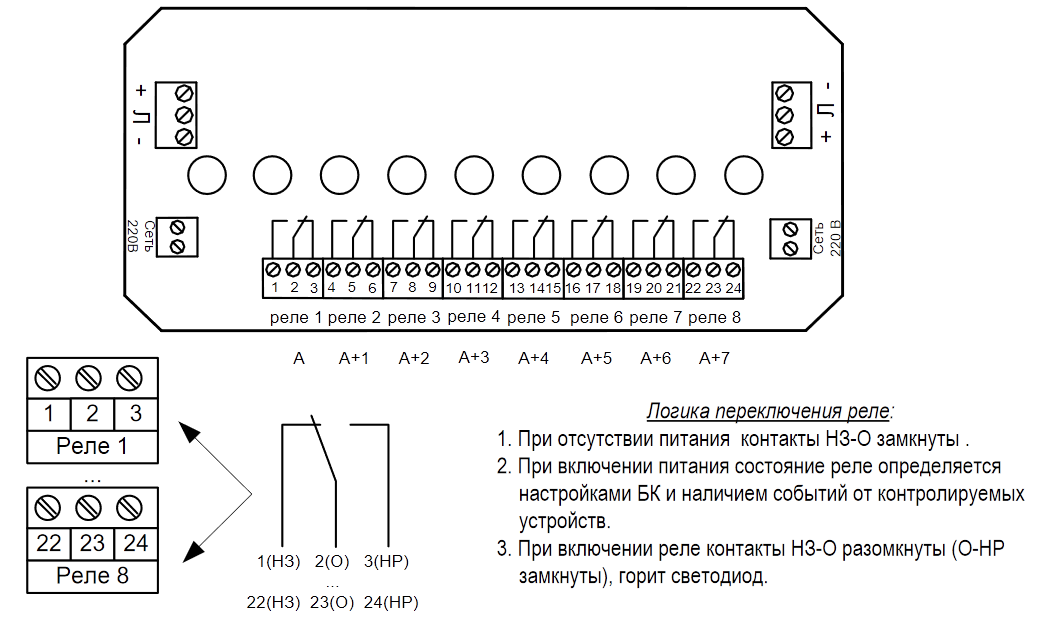

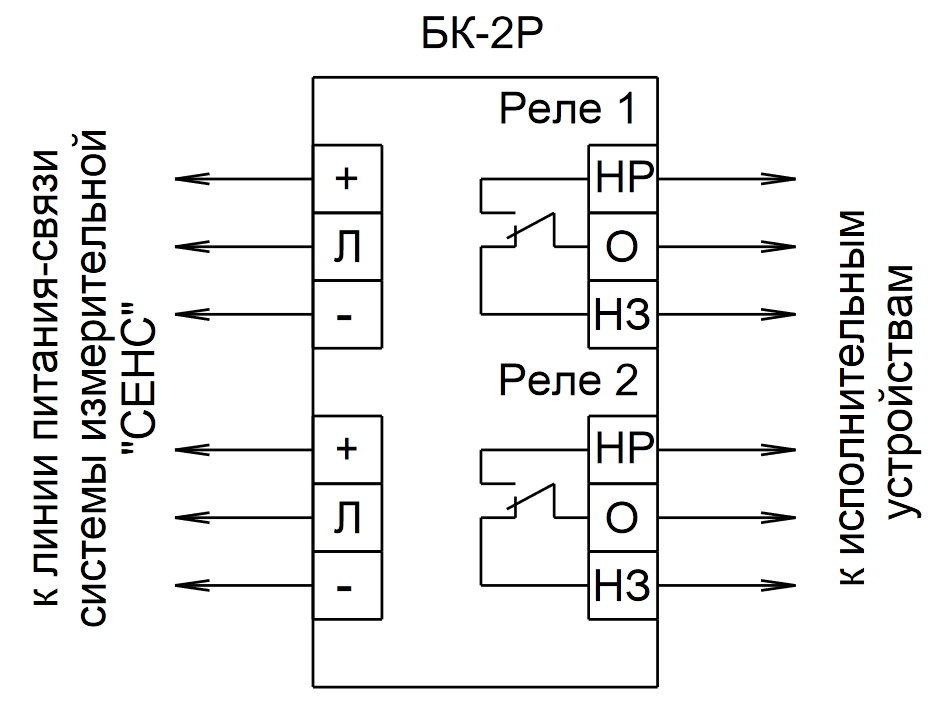

Схемы соединений
Технические параметры (табл. 1)
|
Исполнения* Параметр |
БК-2Р |
БК-220В-5Р |
БК-12В-5Р БК-24В-5Р |
БК-220В-8Р |
||
|
Количество реле |
2 |
5 |
8 |
|||
|
Напряжение питания, В |
6...15 (линия СЕНС) |
~220 В+-10%, 50+-3 Гц |
12...16 (20...28) |
~220 В+-10%, 50+-3 Гц |
||
|
Мощность потребляемая, Вт, не более |
0,36 |
1 |
1,3 (2,4) |
1,5 |
||
|
Ток потребляемый при Uпит = 9В, мА, не более |
40 |
- |
- |
- |
||
|
Нагрузочные параметры контактов реле |
<250В, 6А |
|||||
|
Материал корпуса
|
БК-... |
ударопрочный полистирол |
||||
|
БК-... -ВЗ |
сталь 09Г2С |
алюминиевый сплав |
||||
|
Маркировка взрывозащиты
|
БК-... |
- |
||||
|
БК-... -ВЗ1 |
1Ex db IIB T4 Gb |
|||||
|
Диапазон температур окружающей среды, °С |
БК-... |
-30... 50 |
5 ... 50 |
|||
|
БК-... -ВЗ |
-50 ... 60 |
|||||
|
Климатическое исполнение по ГОСТ 15150 |
БК-... |
УЗ |
УХЛ4 в диапазоне температур от 5 °С до +50 °С |
|||
|
БК-... -ВЗ |
УХЛ1 в диапазоне температур от-50 °С до+60 °С |
|||||
|
Степень защиты от воды и пыли по ГОСТ 14254 |
БК-... |
- |
IP66 |
|||
|
БК-... -ВЗ |
IP66 |
|||||
|

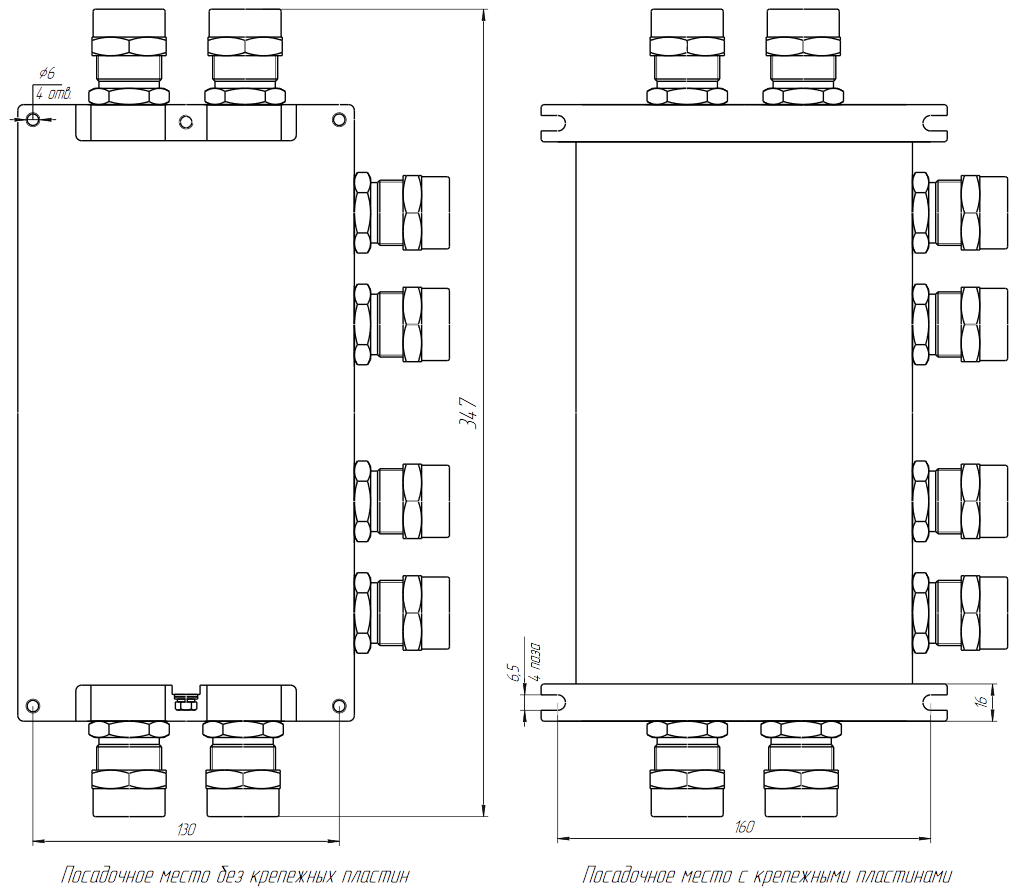

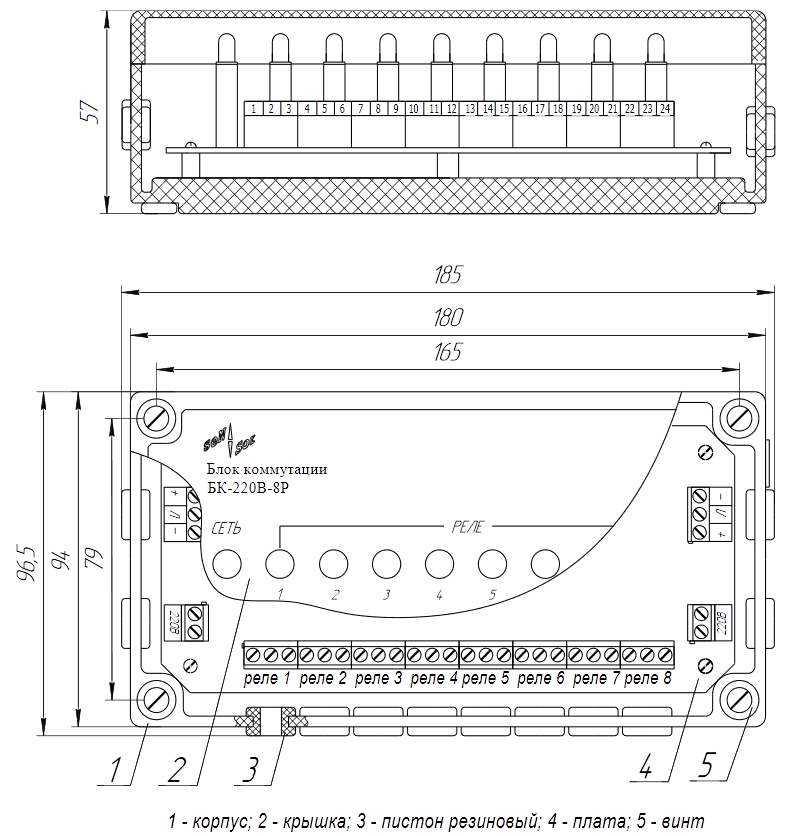

Габаритные размеры, мм |
БК-... |
70,4x90x17,5 |
132x97x57 |
165x97x57 |
||
|
БК-... -ВЗ |
124x123x114 |
220x177x85 |
274x168x66 |
|||
|
Средний срок службы, лет, не менее |
10 |
|||||
* в том числе и исполнения «ВЗ»
Обозначение
При заказе блоки коммутации обозначаются:
БК-2Р, БК-2Р-ВЗ-А-Б;
БК-12В-5Р-В, БК-12В-5Р-ВЗ-Б, БК-24В-5Р-В, БК-24В-5Р-ВЗ-Б, БК-220В-5Р-В, БК-220В-5Р-ВЗ-Б;
БК-220В-8Р-В, БК-220В-8Р-ВЗ-Б,
где:
А - признак исполнения корпуса, крышки, деталей кабельных вводов из коррозионо-стойкой стали: без обозначения - из стали 09Г2С (Ст. 20); НЖ - из стали 12Х18Н10Т.
Б - комплектация кабельных вводов устройствами крепления защитной оболочки кабеля: без обозначения без устройств крепления; УКМ10 / УКМ12 / УКБК15 / УК16 - c cоответствующим устройством крепления.
В - наличие зажимов для крепления на 35 мм DIN-рейку: без обозначения - зажимов нет, DIN - зажимы есть.
