ВС-5М-X-ГС

Один светоизлучатель. Один звукоизлучатель. Возможность программирования. Подключение по трехпроводной линии питания-связи СИ СЕНС.

Применение

Обеспечивает подачу световых и звуковых сигналов для индикации режимов работы оборудования и привлечения внимания персонала в аварийных и иных ситуациях. Оповещатели могут применяться во взрывоопасных зонах, в условиях воздействия атмосферных осадков и солнечного излучения.

Оповещатели используются в составе измерительной системы СЕНС – совместно с преобразователями СЕНС, контролирующими уровень, температуру, давление, плотность жидких и газообразных сред. Требуемые для работы информацию и электропитание оповещатель получает из трехпроводной линии питания-связи устройств СЕНС.

Устройство

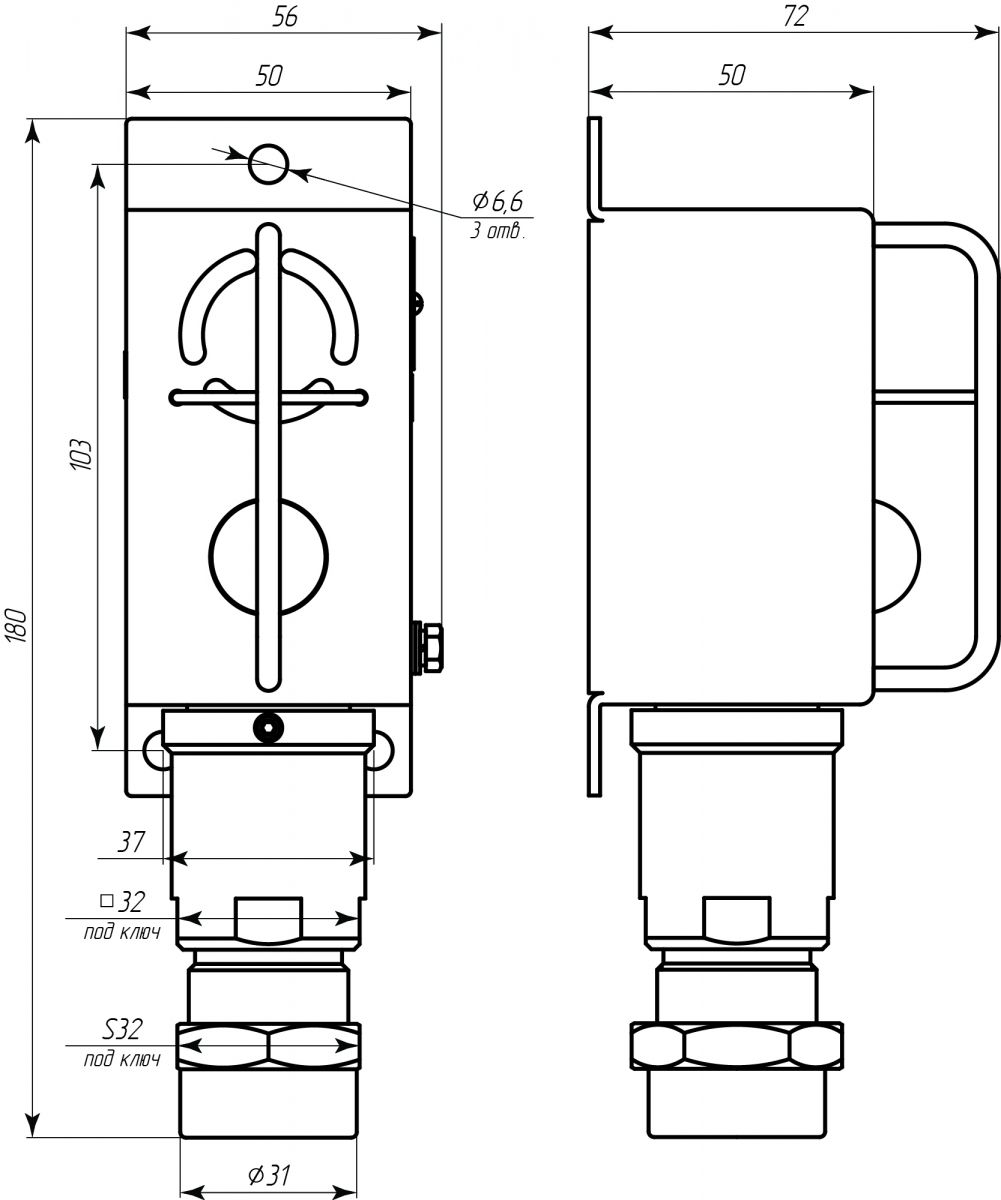

Оповещатель ВС-5М-X-ГС выполнен в корпусе из алюминиевого сплава или коррозионностойкой стали, полость которого заполнена эпоксидным компаундом. В корпусе расположена плата контроллера, многокристальный светодиодный излучатель и пьезосирена. В нижней части корпуса находится кабельный ввод c пружинными клеммными зажимами для подключения кабеля круглого сечения.

Принцип работы

После подачи питания оповещатель принимает данные о контролируемых уровнях датчиков, подключенных к линии СЕНС. Каналы сигнализации устройства (световой, звуковой) включаются в различных режимах в зависимости от полученных состояний контролируемых уровней датчиков.

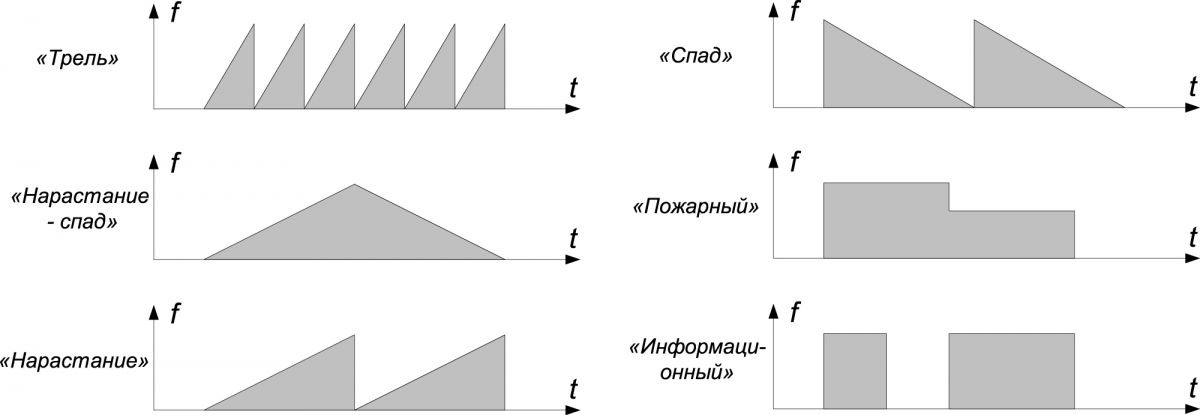

Настраиваемые параметры: непрерывное свечение или мигание светового излучателя; тип модуляции частоты звукового сигнала; уровень звукового давления (режимы ”громкий” и “пониженной громкости”); включение от заданных значений контролируемых уровней одного или нескольких датчиков, с возможностью задания приоритета; таймер продолжительности сигнализации.

Оповещатель может отключаться по сигналу, подаваемому в линию при нажатии кнопки прибора индикации и управления типа МС-К-500, кнопки КН-ЛИН-СТОП или из программы “АРМ СИ СЕНС”. Со стороны линии СЕНС оповещатель является “ведущим”. Это допускает использование оповещателя совместно с датчиками без дополнительных вторичных приборов СИ СЕНС.
