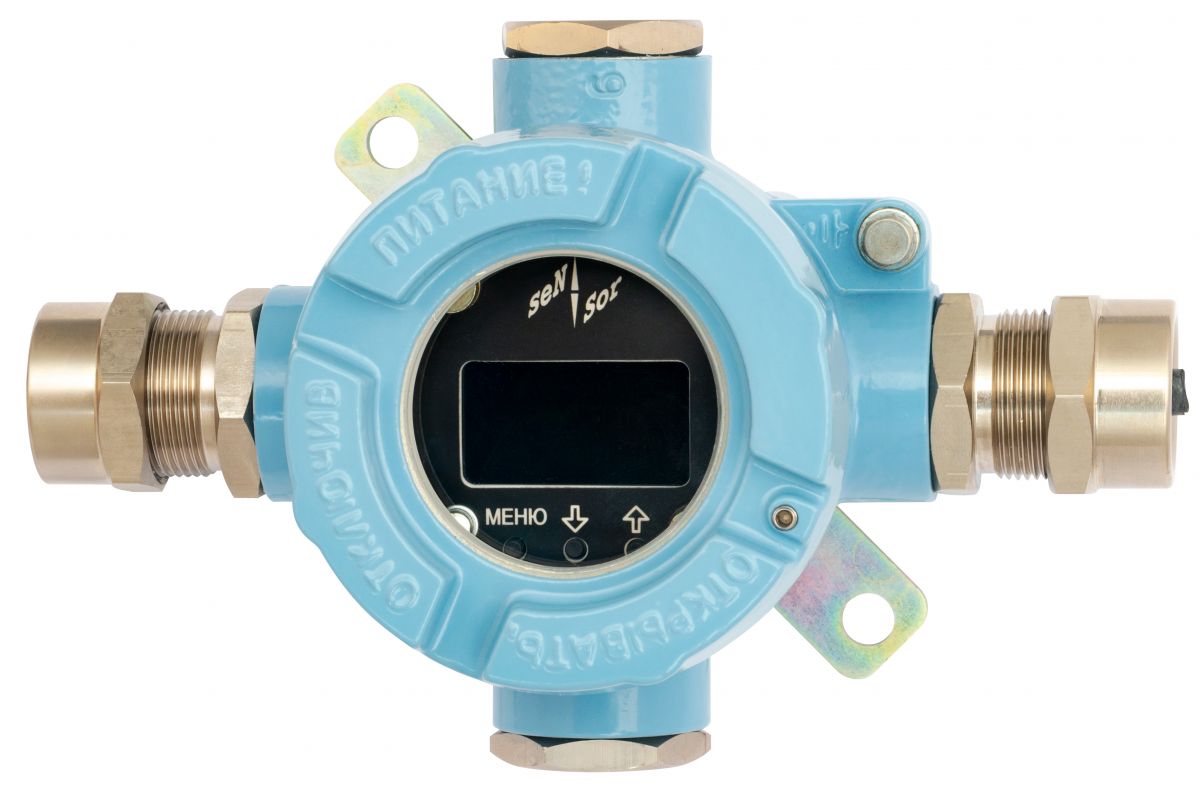

Индикатор токового сигнала ВУУК-ИТС

Отображение значения физической величины, полученное по интерфейсу 4-20 мА.

Применение

Предназначен для использования в составе систем контроля и управления технологическими процессами в качестве индикатора физических величин, измеряемых первичными преобразователями, имеющими выходной унифицированный сигнал от 4 до 20 мА.

Преобразует значение силы тока в значение физической величины и отображает его.

Особенности

  • малая масса и компактные габариты
  • простое применение, ввод в эксплуатацию и обслуживание
  • защита от неправильного включения полярности питания
  • линейное или квадратичное преобразование сигнала первичного преобразователя
  • антивандальный корпус из алюминиевого сплава или коррозионностойкой стали
  • взрывобезопасное исполнение
  • большой выбор устройств крепления защитных оболочек кабеля (металлорукавов, бронекабелей, труб)
Все технические характеристики
Задать вопрос о ВУУК-ИТС

Описание

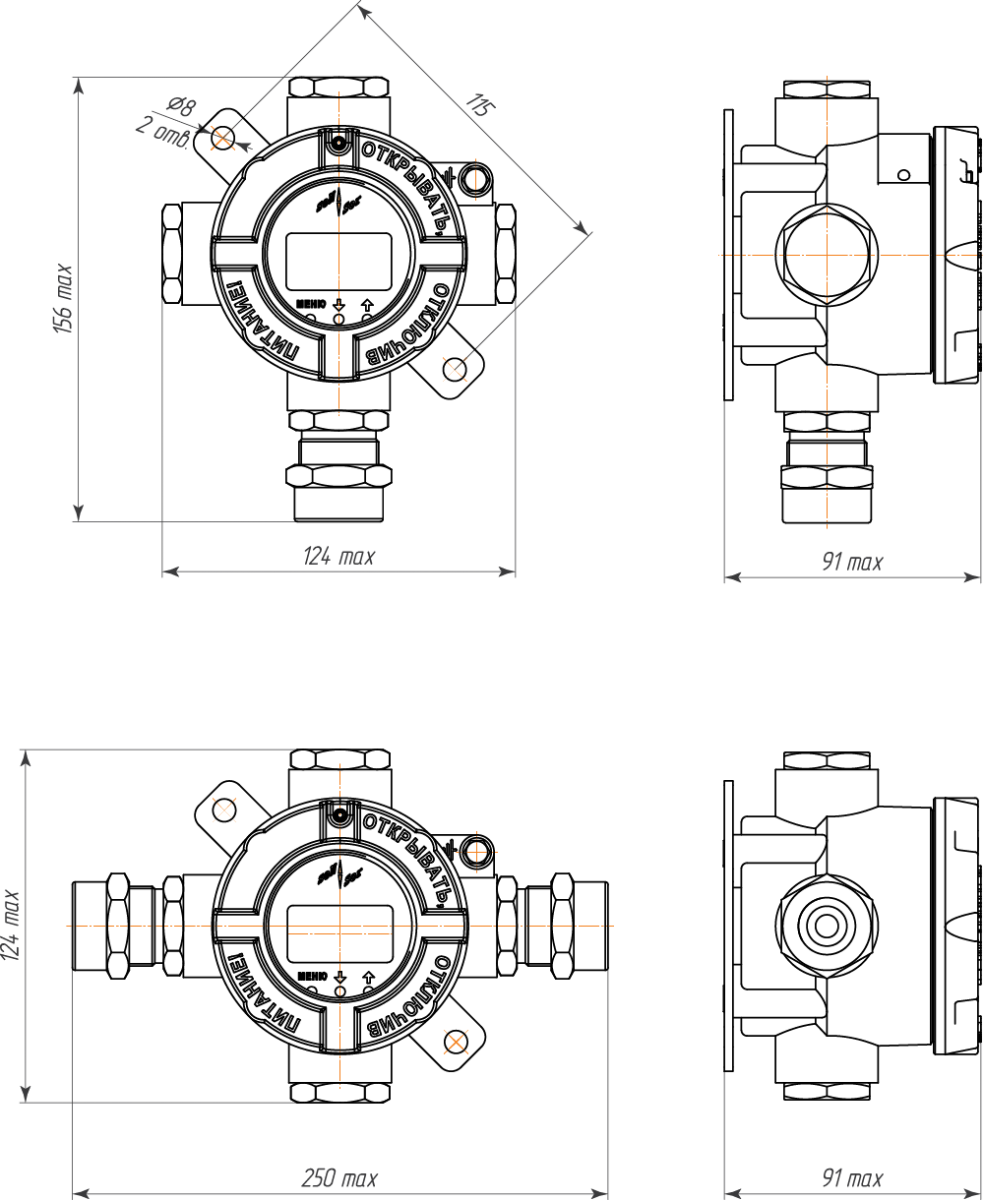

Корпус изготавливается из алюминиевого сплава АК7ч с окисным фторидным электропроводным покрытием, окрашивается порошковой краской. Имеет внешний и внутренний зажимы заземления, один или два кабельных ввода. По заказу комплектуется различными типами устройств крепления защитных оболочек кабелей. Внутри корпуса размещён электронный блок, плата с клеммами для подключения. Доступ к плате осуществляется через съёмную крышку. Подключение проводников осуществляется через кабельные вводы.

Дополнительно, в случае выхода значения измеряемой физической величины за заданные аварийные пределы, ИТС сигнализирует об этом отображением надписи «МИН.» или «МАКС.», если измеряемое значение меньше минимального или больше максимального аварийного предела соответственно. При этом для привлечения внимания индикатор мигает – периодически переключается на инверсное изображение.
