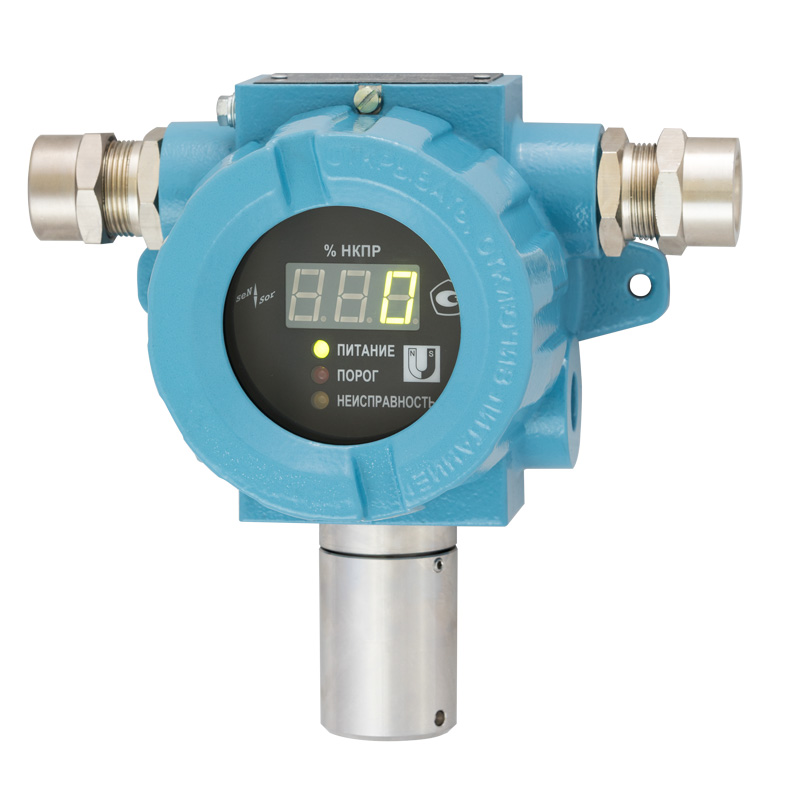

Газосигнализатор СЕНС СГ-А1 (СИ СЕНС)
Продукция включена в реестр российской промышленной продукции
Применение
Предназначен для непрерывного автоматического измерения довзрывоопасной концентрации горючих газов и паров, в том числе паров нефтепродуктов в окружающей атмосфере.
Применяется в современных системах контроля загазованности на объектах гражданского строительства, химической и нефтехимической промышленности, в машиностроении и судостроении.
Основные объекты эксплуатации: СПГ и нефтеналивные терминалы, ГПК, ГХК, НПЗ, ГРС, ГНС, АГНКС и т. п.
Особенности
- интерфейсы: СЕНС (протокол СЕНС), RS-485 (протокол Modbus RTU или СЕНС), 4-20 мА (протокол HART), 3 реле («Порог 1», «Порог 5», «Неисправность» - по умолчанию)
- оптический датчик стойкий к высоким концентрациям и воздействию агрессивных и отравляющих веществ
- местная светодиодная индикация состояния и показаний
- непрерывная самодиагностика
- транзитное подключение
- простое применение и ввод в эксплуатацию
Описание

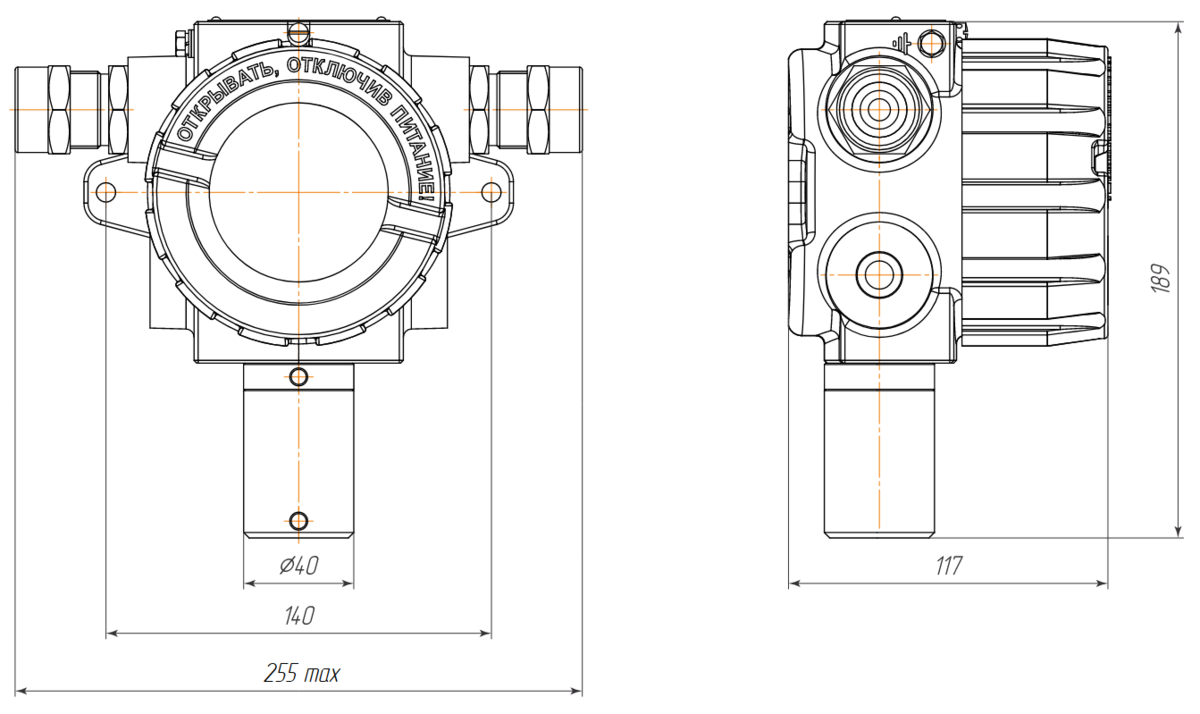

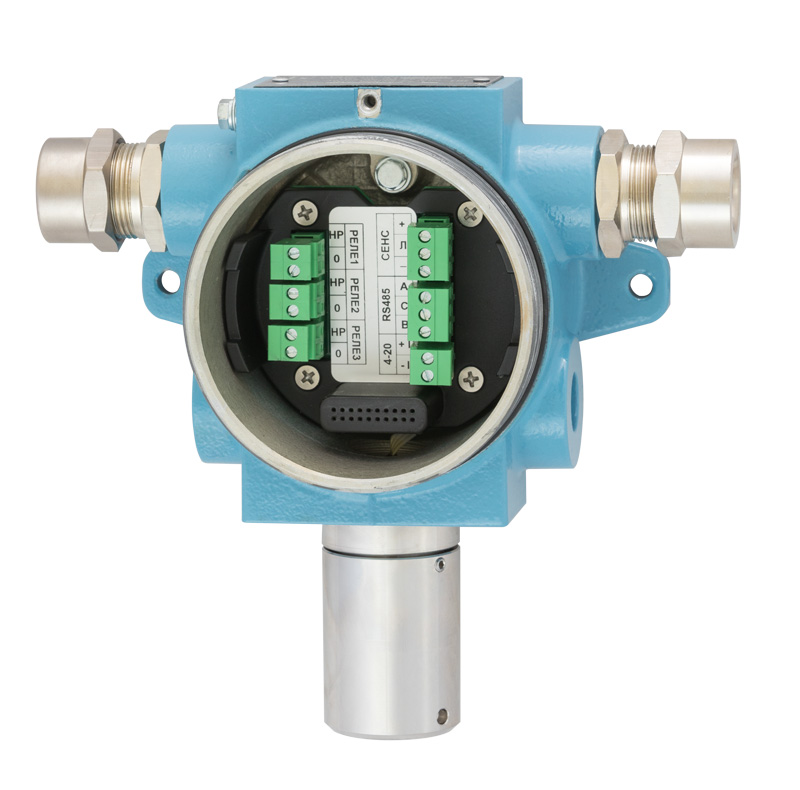

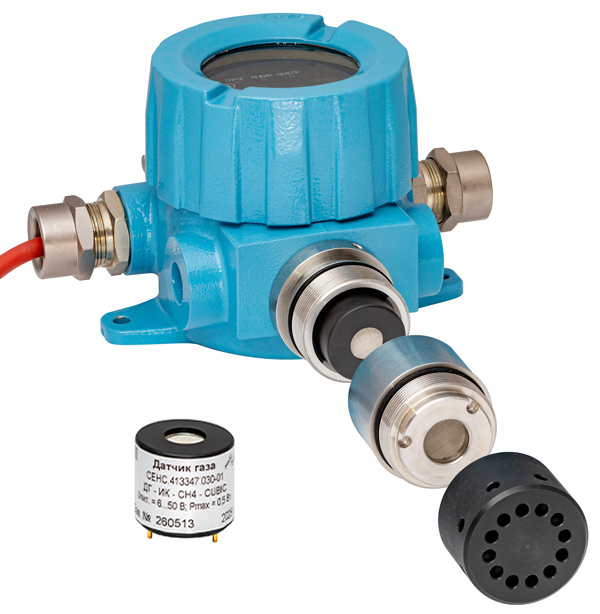

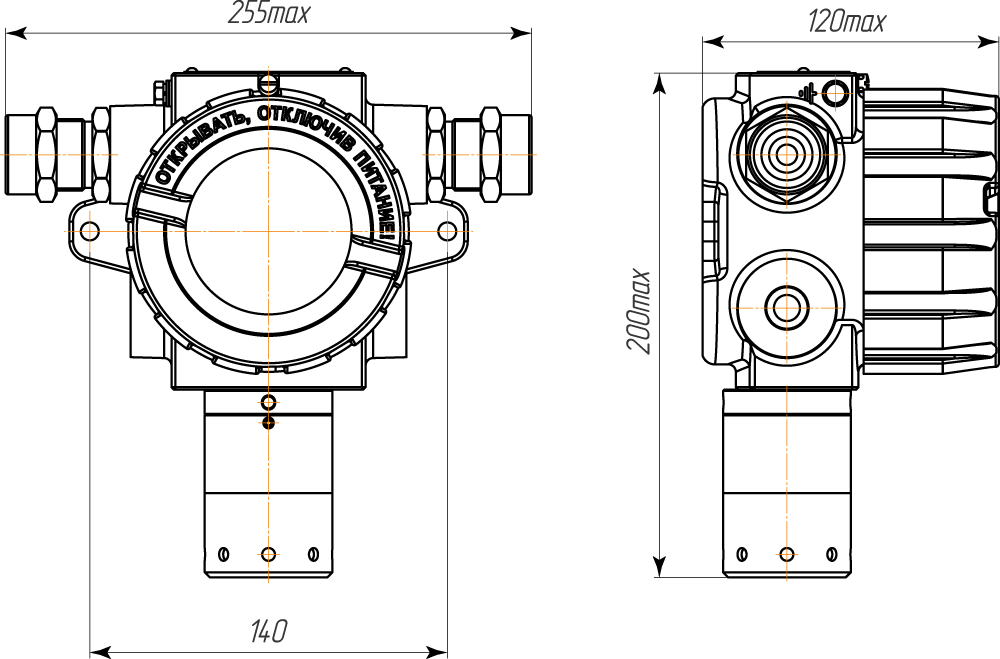

Выполнен в корпусе из алюминиевого сплава АК7ч (АЛ9) с окисным фторидным электропроводным покрытием и порошковой окраской. Имеет смотровое окно, два кабельных ввода, внешний и внутренний зажимы заземления. Внутри размещены клеммы для подключения и электронный модуль. Снизу в оболочку из нержавеющей стали установлен оптический датчик газа.
Сигнал оптического датчика газа, действие которого основано на принципе инфракрасной абсорбции, преобразуется в значение НКПР, доступное по цифровому или аналоговому интерфейсу.
Сигнальные реле срабатывают при превышении установленных порогов концентрации, возникновении неисправности или других событий.

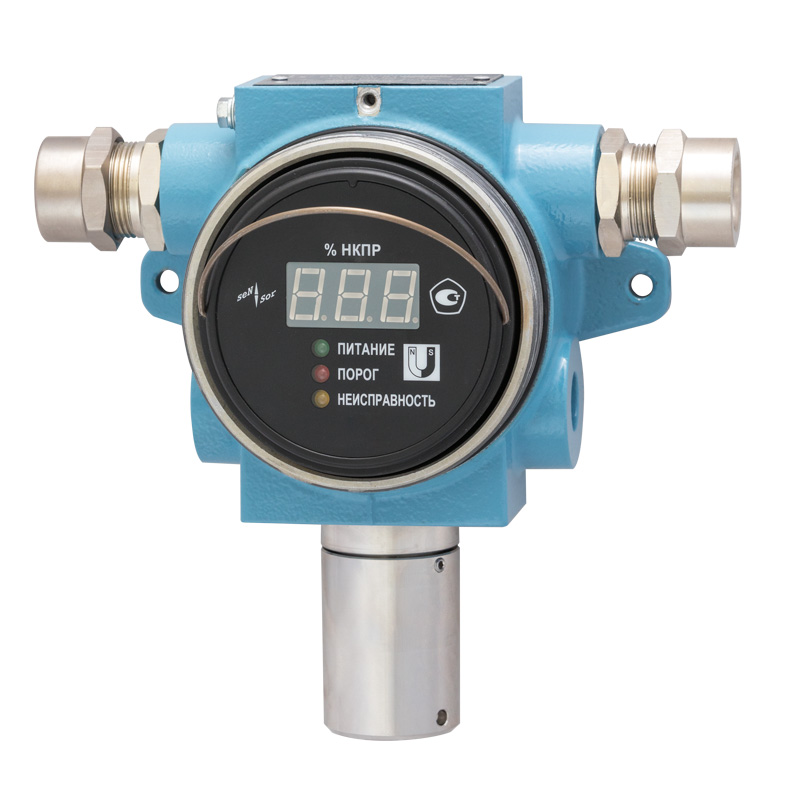

Красный световой индикатор сигнализирует о превышении пороговых значений НКПР. Зелёный служит для индикации наличия питания. Жёлтый светится при неисправности, превышении максимально допустимого значения НКПР, нестабильном или некачественном питании.
Настройка, калибровка и поверка устройства осуществляется с помощью программы «Настройка датчиков и вторичных приборов» или сигнализатора МС-К-500-3 (СИ СЕНС).
