Настройка GPRS-канала связи с помощью терминала Robustel M1000 Pro
Для организации связи необходимо, чтобы выполнялись следующие условия:
- доступность интернет-соединения по сотовой сети (GPRS, EDGE, 3G) на объекте установки датчиков
- наличие статического «белого» IP-адреса на ПК в офисе либо у шлюза организации
- наличие программы «TCP-COM Bridge» на ПК в офисе
- наличие переходника USB-RS232
1.1 Установить переключатель MODE терминала в положение «CONFIG», подключить терминал к порту RS232 ПК или переходника (USB-RS232), подать питание. При необходимости можно использовать жгут (СЕНС.685621.010-01) из комплекта терминала, где провод «A» соответствует контакту «2» (RxD), провод «Z» – контакту «3» (TxD).
1.2 Запустить программу M1000 Pro V2 Configurator V2.5.0.
1.3 Во вкладке «COM» выбрать необходимый COM-порт и нажать кнопку подключения.
1.4 При успешном подключении появится следующее окно.

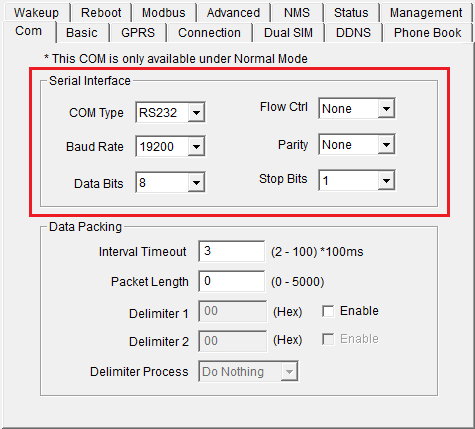

1.5 Установить настройки COM-порта в соответствии с рисунком ниже.

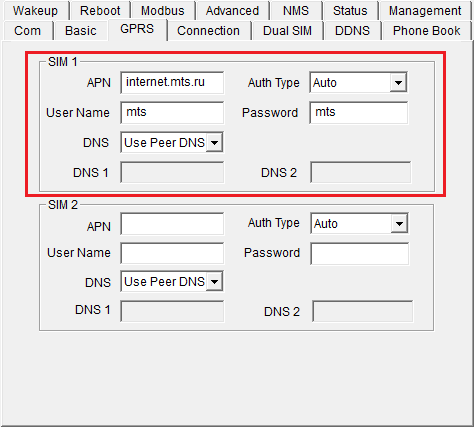

1.6 Во вкладке «GPRS» настроить подключение к сети Интернет. На следующем рисунке изображены настройки подключения к оператору сотовой связи МТС.

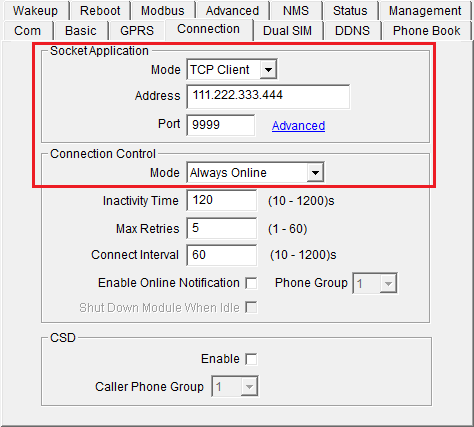

1.7 Во вкладке «Connection» настроить подключение к ПК в офисе, с которого будет осуществляться настройка и наблюдение за объектом. В поля Address и Port вводятся соответственно внешний статический IP-адрес ПК и порт, по которому будет происходить обмен данными.
Если ПК в составе сети организации, нужно использовать внешний статический адрес шлюза с дальнейшей переадресацией порта на используемый ПК.

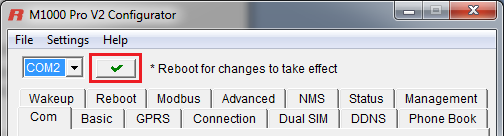

Для записи настроек в память терминала нажать кнопку .
При успешной записи появится окно, показанное на следующем рисунке. Перезагрузить терминал, сбросив питание.
1.8 Установить переключатель MODE терминала в положение «NORMAL», подключить терминал с помощью жгута (СЕНС.685621.010-01) к адаптеру ЛИН-RS485/232-DIN.
1.9 Установить переключатели Адаптера ЛИН-RS485/232-DIN в соответствии с рисунком.
1.10 Адаптер ЛИН-RS485/232-DIN подключить к линии СЕНС. Подать питание на терминал. После успешного подключения к сети сотовой связи индикаторы «Net» и «Sys» терминала должны моргать одновременно с частотой один раз в три секунды.
2.1 Установить программу «TCP-COM Bridge» на ПК в офисе.
2.2 Запустить программу «TCP-COM Bridge». Выбрать пункт меню «Устройства» → «Добавить».

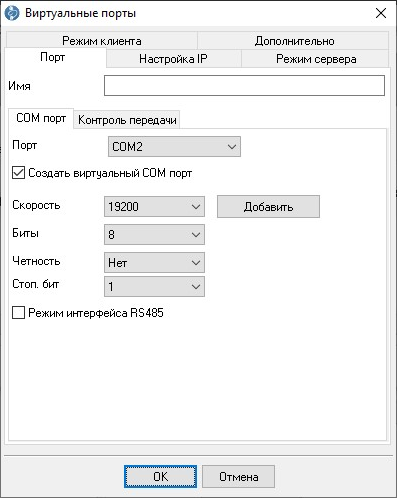

2.3 Во вкладке «Порт» Выбрать неиспользуемый на ПК COM-порт. Настройки порта установить в соответствии с рисунком.

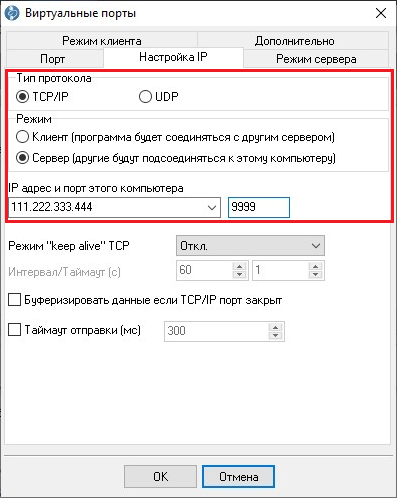

2.4 Во вкладке «Настройка IP» ввести IP-адрес ПК и порт, по которому будет осуществляться соединение (рис. 9). Если ПК имеет статический «белый» IP-адрес, они должны совпадать с введёнными в терминал Robustel.

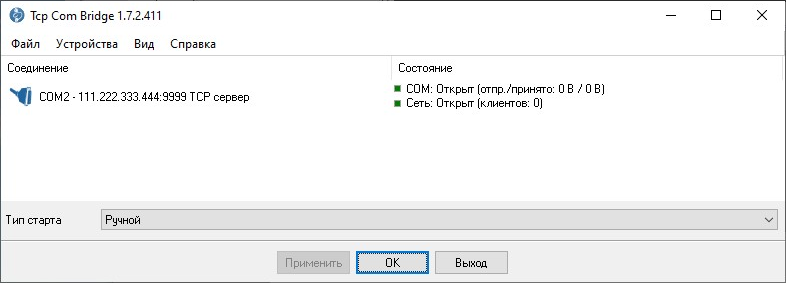

2.5 Нажать кнопку «ОК». Программа создаст виртуальный COM-порт с соответствующим ему IP-адресом.
При необходимости автоматического запуска программы во время включения компьютера, выбрать тип старта «Реестр Windows (все пользователи)».

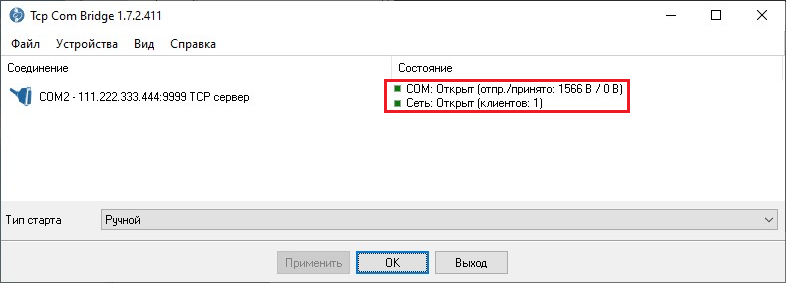

2.6 Терминал автоматически подключится к ПК, о чём будет свидетельствовать счётчик подключенных клиентов.

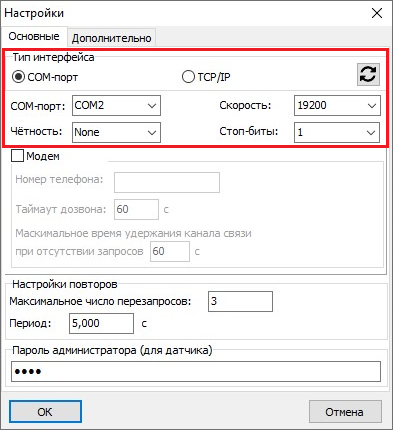

3.1 Запустить программу Настройка Датчиков и вторичных приборов. Выбрать пункт меню «Опции» → «Настройки». Настройки порта установить в соответствии с рисунком. Начать «ОК».

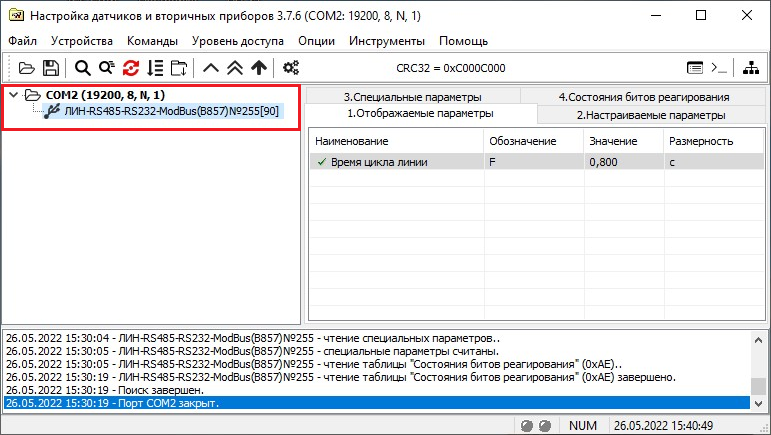

3.2 Выбрать пункт меню «Устройства» → «Поиск…». Ввести диапазон адресов с 255 по 255. Нажать «ОК». Если всё настроено и подключено правильно, в левом поле должен появиться адаптер ЛИН-RS485/232-DIN.
3.3 Можно начинать работать с удалённым оборудованием линии СЕНС, используя созданный виртуальный COM-порт.
Файлы
ПО для настройки адаптера ЛИН-RS485/232-Robustel (M1000 Pro V2 Configurator)
